홈 - 제품소개 - 기타 응용제품 - 동부 링 브로어 - 외형도

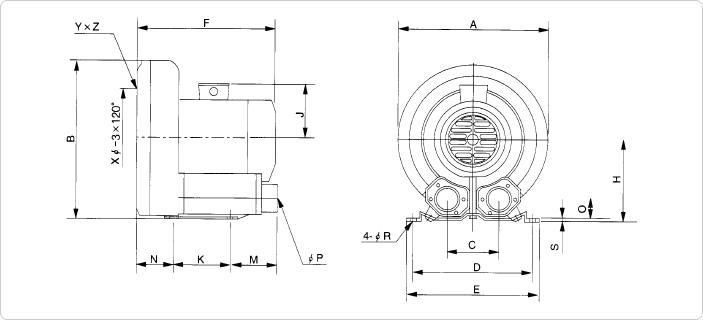

Single Stage

Model No. Motor (kw) A B C D E F H I J
DBR-002 0.5 246 347 90 205 230 230 233 128 125
DBR-010 0.93 285 302 115 225 255 255 275 154 125
DBR-020 1.75 335 337 120 260 295 295 318 175 145
DBR-030 2.55 335 337 120 260 295 295 338 175 145
DBR-040 2.55 382 384 123 290 325 325 360 199 145
DBR-050 3.7 382 384 123 290 325 325 380 199 145
DBR-060 4.6 382 384 123 290 325 325 400 199 145
Model No. Motor (kw) K M N O ØP ØR S XØ Y×Z
DBR-002 0.5 83 106 71 39 G1¼ 10 2.6 140 M6
DBR-010 0.93 95 107 75 46 G1¼ 12 2.6 174 M6
DBR-020 1.75 115 127 85 48 G2 15 4 200 M8
DBR-030 2.55 115 127 85 48 G2 15 4 200 M8
DBR-040 2.55 140 115 108 54 G2 15 4 240 M10
DBR-050 3.7 140 115 108 54 G2 15 4 240 M10
DBR-060 4.6 140 115 108 54 G2 15 4 240 M10

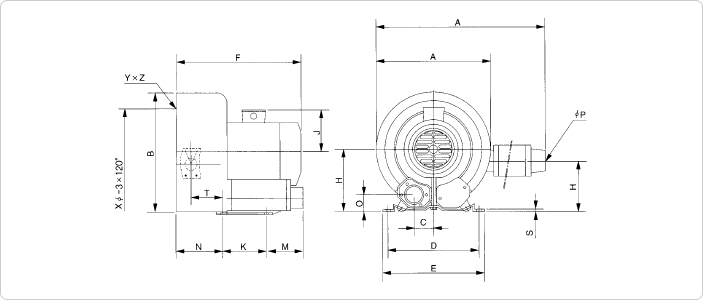

Double Stage

Model No. Motor (kw) A A' B C D E F H H' J
DBR-052 2.55 370 624 370 120 260 295 430 175 147 155
DBR-062 3.7 370 624 370 120 260 295 450 175 147 155
DBR-072 4.6 370 624 370 120 260 295 480 175 147 155
DBR-082 4.6 425 664 420 123 290 325 517 197 167 155
DBR-092 6.3 425 664 420 123 290 325 560 197 167 180
DBR-1002 8.6 425 664 420 123 290 325 590 197 167 180
Model No. Motor (kw) K M N O P ØR S XØ T Y×Z
DBR-052 2.55 115 125 170 46 G2 15 4 200 117 M8
DBR-062 3.7 115 125 170 46 G2 15 4 200 117 M8
DBR-072 4.6 115 125 170 46 G2 15 4 200 117 M8
DBR-082 4.6 140 115 210 51 G2 15 4 240 129 M10
DBR-092 6.3 140 115 210 51 G2 15 4 240 129 M10
DBR-1002 8.6 140 115 210 51 G2 15 4 240 129 M10

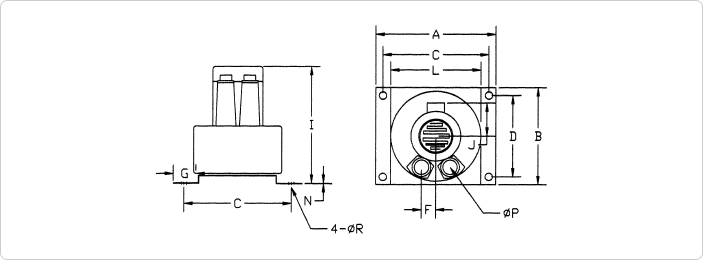

싱글 버티칼

Model No. Motor (kw) A B C D F G I J ØP 4ØR L N
DBR-002 0.4 / 0.5 285 285 250 250 45 30 300 125 1/¼˝ 10 215 3.2
DBR-010 0.7 / 0.9 320 320 285 285 57.5 30 320 125 1/½˝ 12 250 3.2
DBR-011 1.1 / 1.3 320 320 285 285 57.5 30 340 125 1/½˝ 12 250 3.2
DBR-020 1.5 / 1.75 345 345 305 310 60 40 380 145 2˝ 15 265 4.5
DBR-030 2.2 / 2.55 345 345 305 310 60 40 380 145 2˝ 15 265 4.5
DBR-040 2.2 / 2.55 395 395 355 360 61.5 40 415 145 2˝ 15 315 4.5
DBR-050 3 / 3.7 395 395 355 360 61.5 40 415 145 2˝ 15 315 4.5
DBR-060 4 / 4.6 395 395 355 360 61.5 40 415 145 2˝ 15 315 4.5
DBR-070 5.5 / 6.3 495 495 450 450 75 40 685 180 2/½˝ 17 405 6
DBR-0100 7.5 / 8.6 495 495 450 450 75 40 685 180 2/½˝ 17 405 6
DBR-1500 11 / 12.6 495 495 450 450 75 40 685 180 3˝ 17 405 6

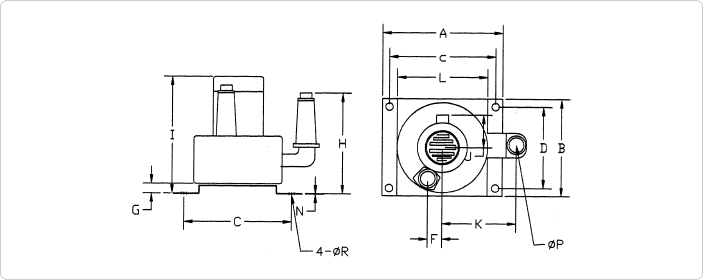

더블 버티칼

Model No. Motor (kw) A B C D E F G H I J 4ØR ØP L N K
DBR-022 0.75 / 0.89 285 285 250 250 22 45 30 330 360 125 10 1/¼˝ 215 3.2 202
DBR-032 0.7 / 0.9 285 285 250 250 22 45 30 330 360 125 10 1/¼˝ 215 3.2 202
DBR-042 1.5 / 2.55 320 320 285 285 0 57.5 30 330 395 145 12 1/½˝ 250 5.2 217
DBR-043 2.2 / 2.55 320 320 285 285 0 57.5 30 330 395 145 12 1/½˝ 250 5.2 217
DBR-052 2.2 / 2.55 345 345 305 310 28 60 40 440 465 145 15 2˝ 265 4.65 256
DBR-062 3 / 3.7 345 345 305 310 28 60 40 440 465 145 15 2˝ 265 4.65 256
DBR-072 4 / 4.6 345 345 305 310 28 60 40 440 465 145 15 2˝ 265 4.65 256
DBR-082 4 / 4.6 395 395 355 360 30 61.5 40 480/550 510/705 145 15 2˝ 315 4.5 270
DBR-092 5.5 / 6.3 395 395 356 360 30 61.5 40 480/550 510/705 180 15 2˝ 315 4.5 270
DBR-1002 7.5 / 8.6 395 395 356 360 30 61.5 40 480/550 510/705 180 15 2˝ 315 4.5 270
DBR-1502 11 / 12.6 495 495 450 450 66 75 40 570 790 218 17 3˝ 405 6 318
DBR-2002 15 / 17.3 495 495 450 450 66 75 40 570 790 218 17 3˝ 405 6 318
