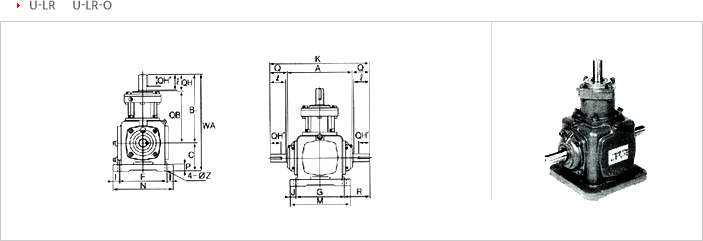

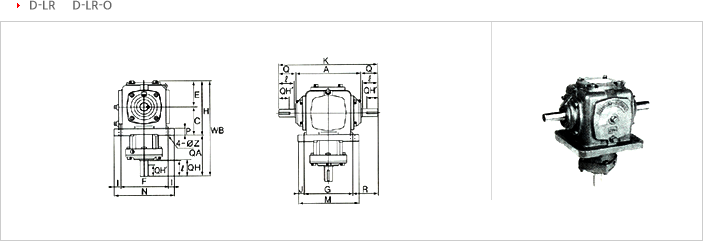

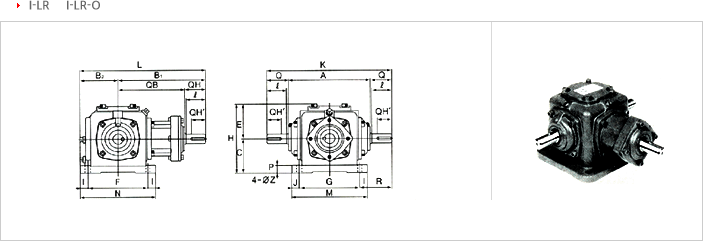

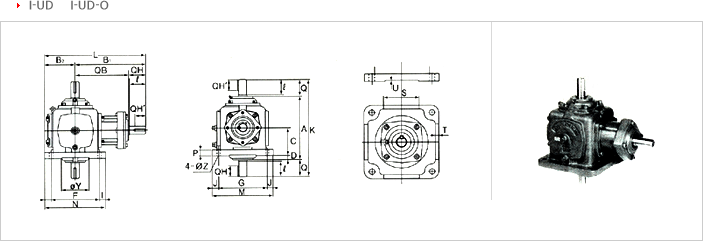

홈 - 제품소개 - 감속기 및 응용장치 - 마이터기어박스 - 외형도
| 규격형번 | A | B1 | B2 | C | D | E | F·G | H | I·J | K | L | M·N | P | Q | QA | QB | QH | QH´ | U |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SH 2A (2B) | 110 | 124 | 50 | 52 | 3 | 50 | 84 | 102 | 8 | 180 | 174 | 100 | 10 | 35 | 72 | 89.5 | 35.5 | 30 | 0 |
| SH 4A (4B) | 150 | 180 | 77.5 | 76 | -1 | 73 | 125 | 149 | 15 | 232 | 157.5 | 155 | 17 | 41 | 104 | 139 | 41 | 35 | 2 |
| SH 6A (6B) | 204 | 222 | 95 | 90 | 14 | 87 | 152 | 177 | 19 | 314 | 317 | 190 | 20 | 56 | 132 | 168.5 | 53.5 | 45 | 2 |
| SH 8A (8B) | 258 | 308 | 117.5 | 115 | 14 | 114.5 | 195 | 229.5 | 20 | 416 | 425.5 | 235 | 22 | 79 | 193 | 230 | 79 | 70 | 4 |
| SH 10A (10B) | 290 | 360 | 142.5 | 140 | 4 | 138 | 240 | 278 | 22.5 | 480 | 502.5 | 285 | 25 | 95 | 220 | 264 | 96 | 80 | 4 |
| 규격형번 | R | WA | WB | Y | Z | S | T | 입력축 | 출력축 | 개략유량 단위 : ℓ |
중량 (kgf) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 축경 | ℓ | KEY | 축경 | ℓ | KEY | ||||||||||
| SH 2A (2B) | 48 | 176 | 174 | 48 | 9 | 0 | 0 | 15 | 33 | 5×5×30 | 15 | 33 | 5×5×30 | 0.15 | 1.9 |
| SH 4A (4B) | 53.5 | 256 | 253 | 60 | 11 | 78 | 9 | 19 | 38 | 5×5×35 | 19 | 38 | 5×5×35 | 0.4 | 9.5 |
| SH 6A (6B) | 81 | 312 | 309 | 86 | 14 | 90 | 10 | 25 | 50 | 7×7×45 | 25 | 50 | 7×7×45 | 1 | 20 |
| SH 8A (8B) | 110.5 | 423 | 422.5 | 120 | 14 | 135 | 12 | 40 | 75 | 10×8×70 | 40 | 75 | 10×8×70 | 2.5 | 52 |
| SH 10A (10B) | 120 | 500 | 498 | 128 | 16 | 165 | 15 | 45 | 90 | 12×8×80 | 45 | 90 | 12×8×80 | 3.5 | 75 |
