홈 - 제품소개 - 모터 - 소형 모터 - 삼양소형모터 생산품
| OUTPUT | MODEL | TYPE |
|---|---|---|

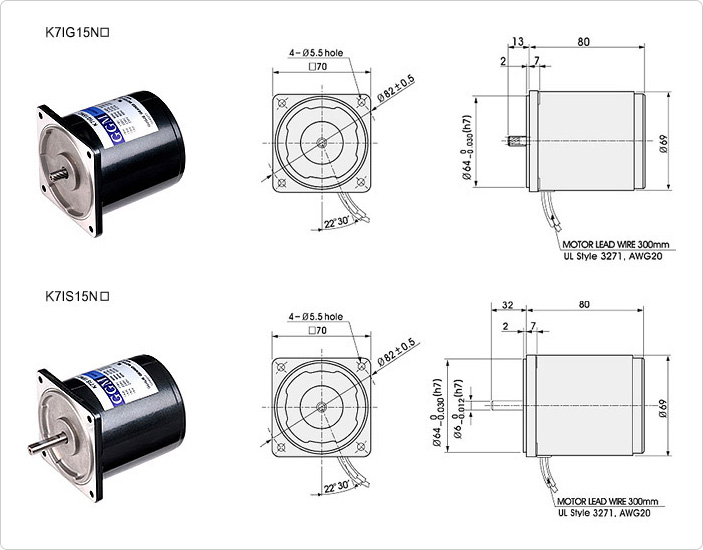

| 15W (□70mm) | K7IG15N□, K7IS15N□ | LEAD WIRE TYPE |
연속정격, 4극
| Model | Output (W) |
Voltage (V) |
Frequency (Hz) |
Current (A) |
Starting torque (mN·m) (gfcm) |
Rated Torque (mN·m) (gfcm) |
Speed (rpm) |
Condenser (㎌) |
|
|---|---|---|---|---|---|---|---|---|---|
| K7IG15NU K7IS15NU |
단상 | 15 | 110 | 60 | 0.36 | 65 650 |
100 1000 |
1500 | 4.5 |
| 115 | 0.37 | ||||||||
| K7IG15NC K7IS15NC |
단상 | 15 | 220 | 60 | 0.18 | 65 650 |
100 1000 |
1500 | 1 |
| 230 | 50 | 75 750 |
120 1200 |
1250 | |||||
| 60 | 65 650 |
100 1000 |
1500 | ||||||

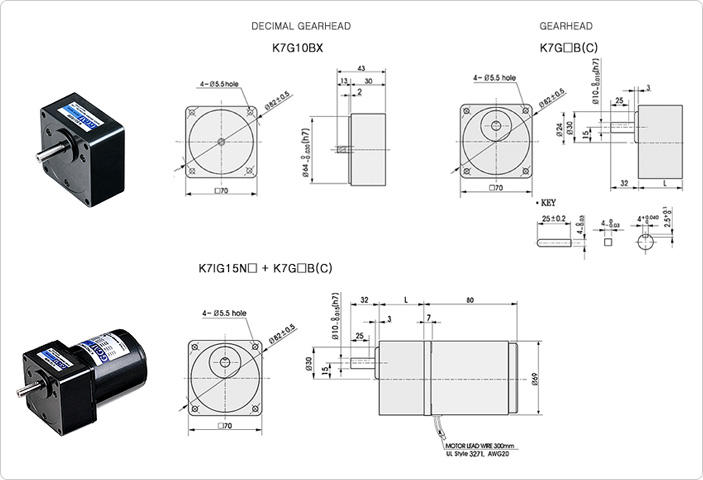

| Model | Motor Output |
|---|---|
| K7G□ B(C) K7IG15N□ + K7G□ B(c) |
INDUCTION 15W |
| 품번 | L | 적용기준 | 취부 Bolt |
|---|---|---|---|
| 01 | 32 | K7G3~18B(C) | M5 P0.8 × 50 |
| 02 | 42 | K7G25~180B(C) | M5 P0.8 × 65 |
| 03 | 30 | K7G10BX | M5 P0.8 × 90 |
50Hz, 단위=상단 : N·m/하단 : kgfcm
| Model Motor / Gearhead |
Speed(rpm) | 500 | 416 | 300 | 250 | 200 | 166 | 120 | 100 | 83 | 60 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Ratio | 3 | 3.6 | 5 | 6 | 7.5 | 9 | 12.5 | 15 | 18 | 25 | |
| K7IG15N□ K7G□ B(C) |
0.29 2.9 |
0.35 3.5 |
0.49 4.9 |
0.58 5.8 |
0.73 7.3 |
0.87 8.7 |
1.22 12.2 |
1.46 14.6 |
1.75 17.5 |
2.19 21.9 |
|
| Model Motor / Gearhead |
Speed(rpm) | 50 | 41 | 30 | 25 | 20 | 16 | 15 | 125 | 10 | 8.3 |
| Ratio | 30 | 36 | 50 | 60 | 75 | 90 | 100 | 120 | 150 | 180 | |
| K7IG15N□ K7G□ B(C) |
2.62 26.2 |
3.15 31.5 |
3.94 39.4 |
4.72 47.2 |
5 50 |
5 50 |
5 50 |
5 50 |
5 50 |
5 50 |
|
60Hz, 단위=상단 : N·m/하단 : kgfcm
| Model Motor / Gearhead |
Speed(rpm) | 600 | 500 | 360 | 300 | 240 | 200 | 144 | 120 | 100 | 72 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Ratio | 3 | 3.6 | 5 | 6 | 7.5 | 9 | 12.5 | 15 | 18 | 25 | |
| K7IG15N□ K7G□ B(C) |
0.24 2.4 |
0.29 2.9 |
0.41 4.1 |
0.49 4.9 |
0.61 6.1 |
0.73 7.3 |
1.01 10.1 |
1.22 12.2 |
1.46 14.6 |
1.82 18.2 |
|
| Model Motor / Gearhead |
Speed(rpm) | 60 | 50 | 36 | 30 | 24 | 20 | 18 | 15 | 12 | 10 |
| Ratio | 30 | 36 | 50 | 60 | 75 | 90 | 100 | 120 | 150 | 180 | |
| K7IG15N□ K7G□ B(C) |
2.19 21.9 |
2.62 26.2 |
3.28 32.8 |
3.94 39.4 |
4.92 49.2 |
5 50 |
5 50 |
5 50 |
5 50 |
5 50 |
|
