홈 - 제품소개 - 모터 - 소형 모터 - 삼양소형모터 생산품

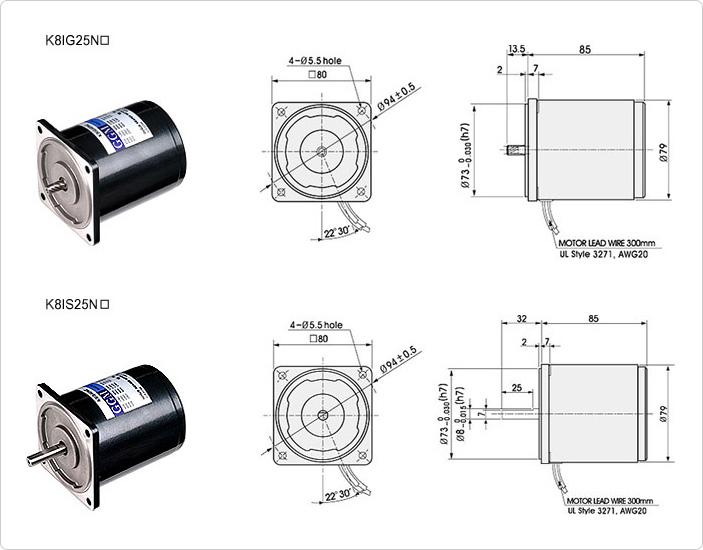

| OUTPUT | MODEL | TYPE |
|---|---|---|
| 25W (□80mm) | K8IG25N□, K8IS25N□ | LEAD WIRE TYPE |
| 단상 모터 | 삼상 모터 |
|---|---|
 |
 |
| 회전 방향은 출력축에서 볼 경우 | |
연속정격, 4극
| Model | Output (W) |
Voltage (V) |
Frequency (Hz) |
Current (A) |
Starting Torque (mN·m) (gfcm) |
Rated Torque (mN·m) (gfcm) |
Speed (rpm) |
Condenser (㎌) |
|
|---|---|---|---|---|---|---|---|---|---|
| K8IG25NU K8IS25NU |
단상 | 25 | 110 | 60 | 0.50 | 120 1200 |
160 1600 |
1500 | 5 |
| 115 | |||||||||
| K8IG25NC K8IS25NC |
단상 | 25 | 220 | 60 | 0.26 | 120 1200 |
160 1600 |
1550 | 1.5 |
| 230 | 50 | 0.28 | 120 1200 |
190 1900 |
1300 | ||||
| 60 | 0.27 | 120 1200 |
160 1600 |
1550 | |||||
| K8IG25NH K8IS25NH |
삼상 | 25 | 220 | 60 | 0.26 | 160 1600 |
160 1600 |
1600 | - |
| 230 | 50 | 0.31 | 240 2400 |
190 1900 |
1350 | ||||
| 60 | 0.27 | 160 1600 |
160 1600 |
1600 | |||||

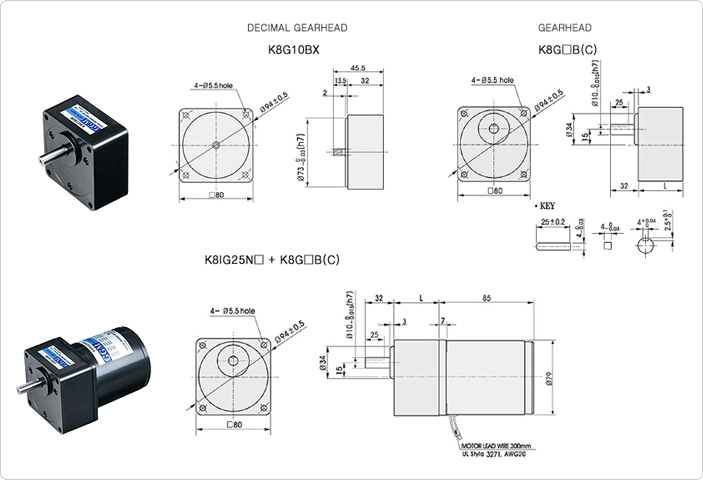

| MODEL | MOTOR OUTPUT |
|---|---|
| K8G□ B(C) K8IG25N□ + K8G□ B(c) |
INDUCTION 25W |
| 품번 | L | 적용기준 | 취부 Bolt |
|---|---|---|---|
| 01 | 32 | K8G3~18B(C) | M5 P0.8 × 50 |
| 02 | 42.5 | K8G25~180B(C) | M5 P0.8 × 65 |
| 03 | 32 | K8G10BX | M5 P0.8 × 90 |
50Hz, 단위=상단 : N·m/하단 : kgfcm
| Model Motor / Gearhead |
Speed(rpm) | 500 | 416 | 300 | 250 | 200 | 166 | 120 | 100 | 83 | 60 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Ratio | 3 | 3.6 | 5 | 6 | 7.5 | 9 | 12.5 | 15 | 18 | 25 | |
| K8IG25N□ K8G□ B(C) |
0.46 4.6 |
0.55 5.5 |
0.77 7.7 |
0.92 9.2 |
1.15 11.5 |
1.39 13.9 |
1.92 19.2 |
2.31 23.1 |
2.77 27.7 |
3.46 34.6 |
|
| K8IG25NH K8G□ B(C) |
0.46 4.6 |
0.55 5.5 |
0.77 7.7 |
0.92 9.2 |
1.15 11.5 |
1.39 13.9 |
1.92 19.2 |
2.31 23.1 |
2.77 27.7 |
3.46 34.6 |
|
| Model Motor / Gearhead |
Speed(rpm) | 50 | 41 | 30 | 25 | 20 | 16 | 15 | 125 | 10 | 8.3 |
| Ratio | 30 | 36 | 50 | 60 | 75 | 90 | 100 | 120 | 150 | 180 | |
| K8IG25N□ K8G□ B(C) |
4.16 41.6 |
4.99 49.9 |
6.23 62.3 |
7.48 74.8 |
8 80 |
8 80 |
8 80 |
8 80 |
8 80 |
8 80 |
|
| K8IG25NH K8G□ B(C) |
4.16 41.6 |
4.99 49.9 |
6.23 62.3 |
7.48 74.8 |
8 80 |
8 80 |
8 80 |
8 80 |
8 80 |
8 80 |
|
60Hz, 단위=상단 : N·m/하단 : kgfcm
| Model Motor / Gearhead |
Speed(rpm) | 600 | 500 | 360 | 300 | 240 | 200 | 144 | 120 | 100 | 72 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Ratio | 3 | 3.6 | 5 | 6 | 7.5 | 9 | 12.5 | 15 | 18 | 25 | |
| K8IG25N□ K8G□ B(C) |
0.39 3.9 |
0.47 4.7 |
0.65 6.5 |
0.78 7.8 |
0.97 9.7 |
1.17 11.7 |
1.62 16.2 |
1.94 19.4 |
2.33 23.3 |
2.92 29.2 |
|
| K8IG25NH K8G□ B(C) |
0.39 3.9 |
0.47 4.7 |
0.65 6.5 |
0.78 7.8 |
0.97 9.7 |
1.17 11.7 |
1.62 16.2 |
1.94 19.4 |
2.33 23.3 |
2.92 29.2 |
|
| Model Motor / Gearhead |
Speed(rpm) | 60 | 50 | 36 | 30 | 24 | 20 | 18 | 15 | 12 | 10 |
| Ratio | 30 | 36 | 50 | 60 | 75 | 90 | 100 | 120 | 150 | 180 | |
| K8IG25N□ K8G□ B(C) |
3.50 35.0 |
4.20 42.0 |
5.25 52.5 |
6.30 63.0 |
7.87 78.7 |
8 80 |
8 80 |
8 80 |
8 80 |
8 80 |
|
| K8IG25NH K8G□ B(C) |
3.50 35.0 |
4.20 42.0 |
5.25 52.5 |
6.30 63.0 |
7.87 78.7 |
8 80 |
8 80 |
8 80 |
8 80 |
8 80 |
|
