홈 - 제품소개 - 모터 - 소형 모터 - 삼양소형모터 생산품

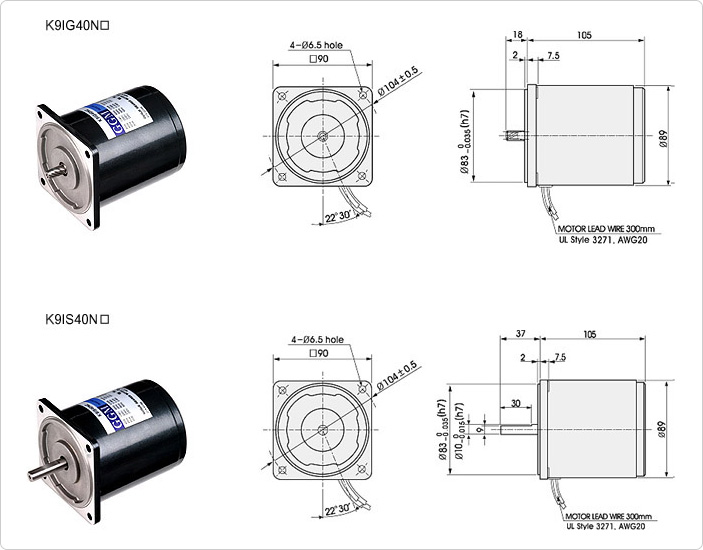

OUTPUT | MODEL | TYPE |
---|---|---|
40W (□90mm) | K9IG40N□, K9IS40N□ | LEAD WIRE TYPE |
단상 모터 | 삼상 모터 |
---|---|
![]() |
![]() |
회전 방향은 출력축에서 볼 경우 |
연속정격, 4극
Model | Output (W) |
Voltage (V) |
Frequency (Hz) |
Current (A) |
Starting Torque (mN·m) (gfcm) |
Rated Torque (mN·m) (gfcm) |
Speed (rpm) |
Condenser (㎌) |
|
---|---|---|---|---|---|---|---|---|---|
K9IG40NU K9IS40NU |
단상 | 40 | 110 | 60 | 0.67 | 210 2100 |
260 2600 |
1500 | 8 |
115 | |||||||||
K9IG40NC K9IS40NC |
단상 | 40 | 220 | 60 | 0.39 | 210 2100 |
260 2600 |
1550 | 2.5 |
230 | 50 | 0.42 | 240 2400 |
300 3000 |
1250 | ||||
60 | 0.40 | 210 2100 |
260 2600 |
1550 | |||||
K9IG40NH K9IS40NH |
삼상 | 40 | 220 | 60 | 0.33 | 710 7100 |
250 2500 |
1600 | - |
230 | 50 | 0.36 | 900 9000 |
300 3000 |
1350 | ||||
60 | 0.33 | 710 7100 |
250 2500 |
1600 |

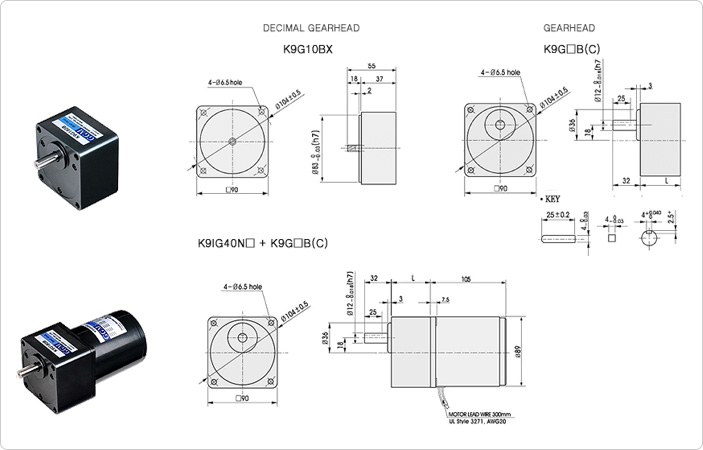

MODEL | MOTOR OUTPUT |
---|---|
K9G□ B(C) K9IG40N□ + K9G□ B(c) |
INDUCTION 40W |
품번 | L | 적용기준 | 취부 Bolt |
---|---|---|---|
01 | 42 | K9G3~18B(C) | M6 P1.0 × 65 |
02 | 60 | K9G25~180B(C) | M6 P1.0 × 80 |
03 | 37 | K9G10BX | M6 P1.0 × 120 |
50Hz, 단위=상단 : N·m/하단 : kgfcm
Model Motor / Gearhead |
Speed(rpm) | 500 | 416 | 300 | 250 | 200 | 166 | 120 | 100 | 83 | 60 |
---|---|---|---|---|---|---|---|---|---|---|---|
Ratio | 3 | 3.6 | 5 | 6 | 7.5 | 9 | 12.5 | 15 | 18 | 25 | |
K9IG40N□ K9G□ B(C) |
0.73 7.3 |
0.87 8.7 |
1.22 12.2 |
1.46 14.6 |
1.82 18.2 |
2.19 21.9 |
3.04 30.4 |
3.65 36.5 |
4.37 43.7 |
5.47 54.7 |
|
K9IG40NH K9G□ B(C) |
0.73 7.3 |
0.87 8.7 |
1.22 12.2 |
1.46 14.6 |
1.82 18.2 |
2.19 21.9 |
3.04 30.4 |
3.65 36.5 |
4.37 43.7 |
5.47 54.7 |
|
Model Motor / Gearhead |
Speed(rpm) | 50 | 41 | 30 | 25 | 20 | 16 | 15 | 125 | 10 | 8.3 |
Ratio | 30 | 36 | 50 | 60 | 75 | 90 | 100 | 120 | 150 | 180 | |
K9IG40N□ K9G□ B(C) |
6.56 65.6 |
7.87 78.7 |
9.84 98.4 |
10 100 |
10 100 |
10 100 |
10 100 |
10 100 |
10 100 |
10 100 |
|
K9IG40NH K9G□ B(C) |
6.56 65.6 |
7.87 78.7 |
9.84 98.4 |
10 100 |
10 100 |
10 100 |
10 100 |
10 100 |
10 100 |
10 100 |
60Hz, 단위=상단 : N·m/하단 : kgfcm
Model Motor / Gearhead |
Speed(rpm) | 600 | 500 | 360 | 300 | 240 | 200 | 144 | 120 | 100 | 72 |
---|---|---|---|---|---|---|---|---|---|---|---|
Ratio | 3 | 3.6 | 5 | 6 | 7.5 | 9 | 12.5 | 15 | 18 | 25 | |
K9IG40N□ K9G□ B(C) |
0.63 6.3 |
0.76 7.6 |
1.05 10.5 |
1.26 12.6 |
1.58 15.8 |
1.90 19.0 |
2.63 26.3 |
3.16 31.6 |
3.79 37.9 |
4.74 47.4 |
|
K9IG40NH K9G□ B(C) |
0.61 6.1 |
0.73 7.3 |
1.01 10.1 |
1.22 12.2 |
1.52 15.2 |
1.82 18.2 |
2.53 25.3 |
3.04 30.4 |
3.65 36.5 |
4.56 45.6 |
|
Model Motor / Gearhead |
Speed(rpm) | 60 | 50 | 36 | 30 | 24 | 20 | 18 | 15 | 12 | 10 |
Ratio | 30 | 36 | 50 | 60 | 75 | 90 | 100 | 120 | 150 | 180 | |
K9IG40N□ K9G□ B(C) |
5.69 56.9 |
6.82 68.2 |
8.53 85.3 |
10 100 |
10 100 |
10 100 |
10 100 |
10 100 |
10 100 |
10 100 |
|
K9IG40NH K9G□ B(C) |
5.47 54.7 |
6.56 65.6 |
8.20 82.0 |
9.84 98.4 |
10 100 |
10 100 |
10 100 |
10 100 |
10 100 |
10 100 |
