홈 - 제품소개 - 모터 - 소형 모터 - 삼양소형모터 생산품

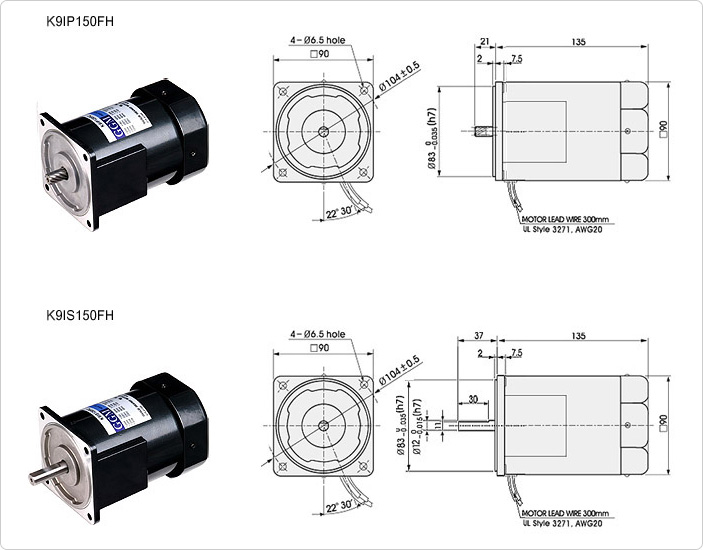

| OUTPUT | MODEL | TYPE |
|---|---|---|
| 150W (□90mm) | K9IP150FH, K9IS150FH | LEAD WIRE TYPE |

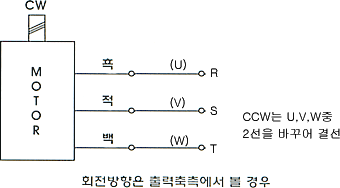

| 삼상 모터 |
|---|
 |
연속정격, 4극
| Model | Output (W) |
Voltage (V) |
Frequency (Hz) |
Current (A) |
Starting torque (N·m) (kgfcm) |
Rated Torque (N·m) (kgfcm) |
Speed (rpm) |
Condenser (㎌) |
|
|---|---|---|---|---|---|---|---|---|---|
| K9IP150FH K9IS150FH |
삼상 | 150 | 220 | 50 | 1.0 | 2.20 22.0 |
1.10 11.0 |
1350 | - |
| 60 | 0.9 | 1.9 19 |
1.02 10.2 |
1450 | |||||

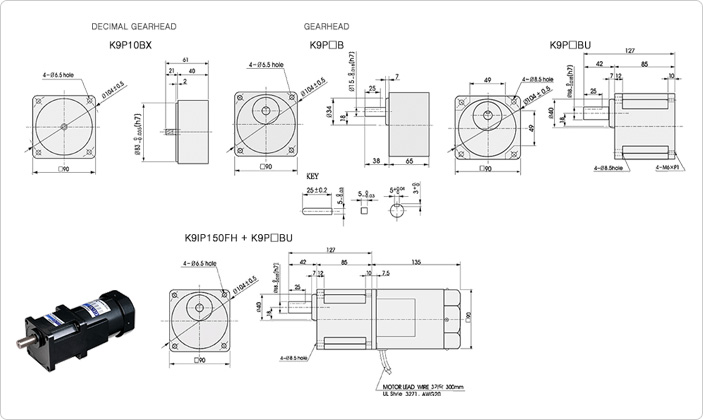

| MODEL | MOTOR OUTPUT |
|---|---|
| K9P□ B, K9P□ U K9IP150FH + K9P□ BU |
INDUCTION 150W |
| 품번 | L | 적용기준 | 취부 Bolt |
|---|---|---|---|
| 01 | 65 | K9P3~180B | M6 P1.0 × 95 |
| 02 | 85 | K9P10BX | M6 P1.0 × 20 |
| 03 | 40 | K9P10BX | M6 P1.0 × 140 |
50Hz, 단위=상단 : N·m/하단 : kgfcm
| Model Motor / Gearhead |
Speed(rpm) | 500 | 416 | 300 | 250 | 200 | 166 | 120 | 100 | 83 | 60 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Ratio | 3 | 3.6 | 5 | 6 | 7.5 | 9 | 12.5 | 15 | 18 | 25 | |
| K9IP150FH K9P□ BU |
2.67 26.7 |
3.21 32.1 |
4.46 44.6 |
5.35 53.5 |
6.68 66.8 |
8.02 80.2 |
10.02 100.2 |
12.03 120.3 |
14.43 144.3 |
18.04 180.4 |
|
| Model Motor / Gearhead |
Speed(rpm) | 50 | 41 | 30 | 25 | 20 | 16 | 15 | 125 | 10 | 8.3 |
| Ratio | 30 | 36 | 50 | 60 | 75 | 90 | 100 | 120 | 150 | 180 | |
| K9IP150FH K9P□ BU |
21.65 216.5 |
25.98 259.8 |
30 300 |
30 300 |
30 300 |
30 300 |
30 300 |
30 300 |
30 300 |
30 300 |
|
60Hz, 단위=상단 : N·m/하단 : kgfcm
| Model Motor / Gearhead |
Speed(rpm) | 600 | 500 | 360 | 300 | 240 | 200 | 144 | 120 | 100 | 72 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Ratio | 3 | 3.6 | 5 | 6 | 7.5 | 9 | 12.5 | 15 | 18 | 25 | |
| K9IP150FH K9P□ BU |
2.48 24.8 |
2.97 29.7 |
4.13 41.3 |
4.96 49.6 |
6.20 62.0 |
7.44 74.4 |
9.29 92.9 |
11.15 111.5 |
13.38 133.8 |
16.73 167.3 |
|
| Model Motor / Gearhead |
Speed(rpm) | 60 | 50 | 36 | 30 | 24 | 20 | 18 | 15 | 12 | 10 |
| Ratio | 30 | 36 | 50 | 60 | 75 | 90 | 100 | 120 | 150 | 180 | |
| K9IP150FH K9P□ BU |
20.08 200.8 |
24.09 240.9 |
30 300 |
30 300 |
30 300 |
30 300 |
30 300 |
30 300 |
30 300 |
30 300 |
|
