홈 - 제품소개 - 모터 - 소형 모터 - DKM소형모터 생산품

Model 출력 전압 주파수 기동 Torque
7IDG□-10G : 치절 SHAFT
7RDS□-10 : 둥근(丸) SHAFT

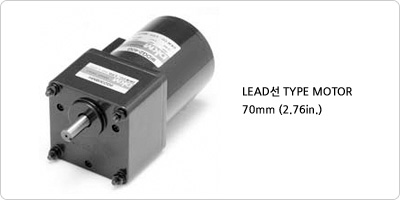

LEAD선 Type 단자 Box Type HP W VAC Hz gfcm nM.m oz-in
7RDG(S)1-10G - 1/75 10 단상 110 60 600 60 8.5
7RDG(S)B-10G - 단상 115 60
7RDG(S)C-10G - 단상 220 50 600 60 8.5
7RDG(S)2-10G - 단상 220 60
7RDG(S)E-10G - 단상 230 50
7RDG(S)F-10G - 단상 230 60
Model 정격 Torque 정격회전속도 콘덴서 사양 전류
7IDG□-6G : 치절 SHAFT
7RDS□-6 : 둥근(丸) SHAFT
LEAD선 Type 단자 Box Type gfcm nM.m oz-in r/min VAC A
7RDG(S)1-10G - 800 80 11.3 1550 3.5 250 0.4
7RDG(S)B-10G -
7RDG(S)C-10G - 960 96 13.6 1350 1.5 400 0.25
7RDG(S)2-10G - 800 80 11.3 1550
7RDG(S)E-10G - 960 96 13.6 1350
7RDG(S)F-10G - 800 80 11.3 1550
  • '치절 SHAFT'는 감속기 부착용이고 '둥근 SHAFT'는 MOTOR 단독입니다.
  • 상기 품명중 색이 칠해진 부분은 국내용(60Hz)입니다.
  • THERMAL PROTECTOR가 내장되어 있습니다. MOTOR가 어떠한 원인에 의해 과열되면 THERMAL PROTECTOR가 작동해 MOTOR를 정지시킵니다. MOTOR의 온도가 내려 가면 자동적으로 운전을 다시 시작하므로 점검작업은 반드시 전원을 끈 상태에서 실시하여 주십시오. 단상 50Hz 및 수출용 MOTOR의 경우에는 THERMAL PROTECTOR가 기본적으로 부착되며 그 외의 경우에는 주문에 의해 부착됩니다. F2 타력 FAN을 부착하면 10℃ 이상의 온도저하로 냉각효과를 높일 수 있습니다.

60Hz

품명 회전속도(rpm) 600 500 360 300 240 200 144 120 100 72 60
Motor/Gearhead 감속비 3 3.6 5 6 7.5 9 12.5 15 18 25 30
7RDG□-10G /
7GBD□BMH
kgf.cm 1.5 1.9 2.5 3.2 4.0 4.9 6.7 8.0 9.7 12 15
N.m 0.15 0.19 0.25 0.32 0.40 0.49 0.67 0.80 0.97 1.2 1.5
lb-in 1.32 1.68 2.21 2.83 3.5 4.3 5.9 7.1 8.6 10.6 13.2
품명 회전속도(rpm) 50 45 36 30 24 20 18 15 12 10
Motor/Gearhead 감속비 36 40 50 60 75 90 100 120 150 180
7RDG□-10G /
7GBD□BMH
kgf.cm 18 20 22 26 32 40 40 40 40 40
N.m 1.8 2.0 2.2 2.6 3.2 4 4 4 4 4
lb-in 15.9 17.7 20 23 28 35 35 35 35 35

50Hz

품명 회전속도(rpm) 500 416 300 250 200 166 120 100 83 60 50
Motor/Gearhead 감속비 3 3.6 5 6 7.5 9 12.5 15 18 25 30
7RDG□-10G /
7GBD□BMH
kgf.cm 1.8 2.3 3.0 3.8 4.8 5.9 8.1 9.6 11.6 14 18
N.m 0.18 0.23 0.3 0.38 0.48 0.59 0.81 0.96 1.16 1.4 1.8
lb-in 1.59 2.01 2.65 3.39 4.2 5.2 7.1 8.5 10.3 12.7 15.9
품명 회전속도(rpm) 41 38 30 25 20 16 15 15 10 8.3
Motor/Gearhead 감속비 36 40 50 60 75 90 100 120 150 180
7RDG□-10G /
7GBD□BMH
kgf.cm 22 24 27 31 38 40 40 40 40 40
N.m 2.2 2.4 2.7 3.1 3.8 4 4 4 4 4
lb-in 19.1 21.2 24 28 34 35 35 35 35 35
  • MOTOR의 품명중 □에는 PHASE&VOLTAGE의 코드가 들어갑니다.
  • GEARHEAD와 중간 GEARHEAD는 별매입니다.
  • GEARHEAD의 품명중 □에는 감속비가 들어갑니다. 색이 칠해진 부분은 MOTOR 출력축과 같은 방향, 그 외 흰색부분은 반대방향입니다.
  • 회전속도는 MOTOR 동기회전속도(50Hz:1500rpm, 60Hz:1800rpm)를 기준으로 감속비로 나누어 계산합니다. 실제회전속도는 부하의 크기에 따라 표시보다 2~20% 정도 느립니다.

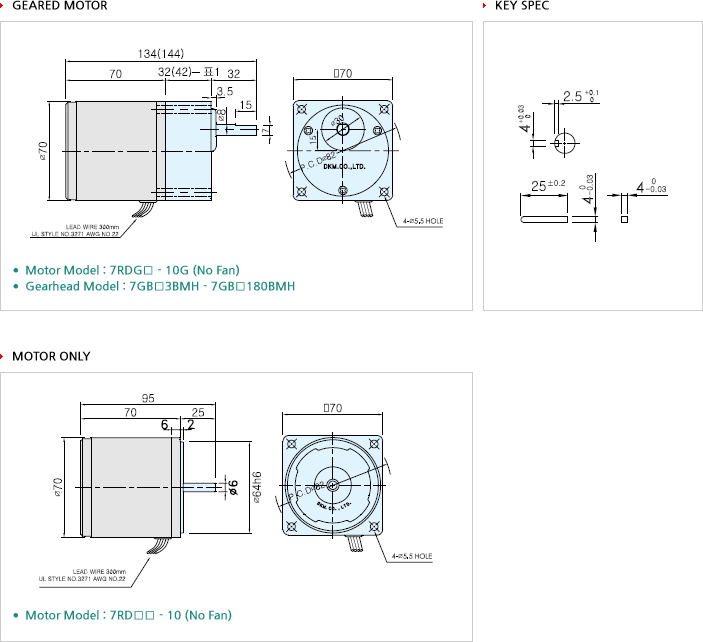

32(42)
Size(mm) Gear Ratio
32 7GB□ 3BMH - 7GB□ 18BMH
42 7GB□ 25BMH - 7GB□ 180BMH
Weight
Part Weight (kg)
Motor 0.84
Gearhead 7GB□ 3BMH - 7GB□ 18BMH 0.36
7GB□ 25BMH - 7GB□ 30BMH 0.44
7GB□ 36BMH - 7GB□ 180BMH 0.5
Gearhead 출력축 사양
Model D-Cut Type Key Type
7GBD3BMH - 7GBD180BMH 7GBK3BMH - 7GBK180BMH
출력축 구분
Motor 출력축 사양
Model Gear Type Round Type D-Cut Type
7RDG□ - 10G 7RDS□ - 10 7RDD□ - 10
출력축 구분

* 상기 표는 출력축의 사양으로써 주문에 의해 제조되며 ★표시는 공장출하시 기본사양입니다.

4선식 3선식
단상 (시계방향) 단상 (반시계방향) 단상 (시계, 반시계방향) 삼상 (시계, 반시계방향)

  • 시계방향 : SWITCH(SW)를 CW축으로 하면 시계방향으로 회전합니다.
  • 반시계방향 : SWITCH(SW)를 CCW축으로 하면 반시계방향으로 회전합니다.
없음
  • 회전방향은 MOTOR축 측에서 본 방향입니다.
  • CW가 시계방향, CCW가 반시계방향입니다.
  • 결선방법은 치절 SHAFT와 둥근(丸) SHAFT가 동일하며, LEAD선 TYPE과 단자 BOX TYPE이 동일합니다.
  • 단상 MOTOR의 회전 방향 전환은 MOTOR 정지 후에 실시하여 주십시오. MOTOR 회전 중에 회전 방향을 전환하면 회전 방향이 전환되지 않거나 시간이 지체되어 전환되는 경우가 있습니다.
