Model		출력		전압	주파수	기동 Torque
8RDG□-15G : 치절 SHAFT 8RDS□-15 : 둥근(丸) SHAFT

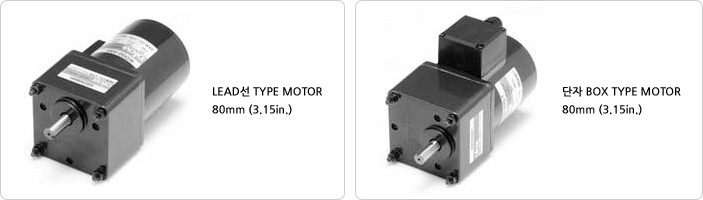

LEAD선 Type	단자 Box Type	HP	W	VAC	Hz	gfcm	nM.m	oz-in
8RDG(S)1-15G	8RDG(S)1-15G-T	1/50	15	단상 110	60	800	80	11.3
8RDG(S)B-15G	8RDG(S)B-15G-T			단상 115	60
8RDG(S)C-15G	8RDG(S)C-15G-T			단상 220	50	800	80	11.3
8RDG(S)2-15G	8RDG(S)2-15G-T			단상 220	60
8RDG(S)E-15G	8RDG(S)E-15G-T			단상 230	50
8RDG(S)F-15G	8RDG(S)F-15G-T			단상 230	60
Model		정격 Torque			정격회전속도	콘덴서 사양		전류
8RDG□-15G : 치절 SHAFT 8RDS□-15 : 둥근(丸) SHAFT
LEAD선 Type	단자 Box Type	gfcm	nM.m	oz-in	r/min	㎌	VAC	A
8RDG(S)1-15G	8RDG(S)1-15G-T	1000	100	14.1	1500	6.0	250	0.45
8RDG(S)B-15G	8RDG(S)B-15G-T
8RDG(S)C-15G	8RDG(S)C-15G-T	1200	120	17.0	1300	2.0	400	0.28
8RDG(S)2-15G	8RDG(S)2-15G-T	1000	100	14.1	1500
8RDG(S)E-15G	8RDG(S)E-15G-T	1200	120	17.0	1300
8RDG(S)F-15G	8RDG(S)F-15G-T	1000	100	14.1	1500

• '치절 SHAFT'는 감속기 부착용이고 '둥근 SHAFT'는 MOTOR 단독입니다.
• 상기 품명중 색이 칠해진 부분은 국내용(60Hz)입니다.
• THERMAL PROTECTOR가 내장되어 있습니다. MOTOR가 어떠한 원인에 의해 과열되면 THERMAL PROTECTOR가 작동해 MOTOR를 정지시킵니다. MOTOR의 온도가 내려 가면 자동적으로 운전을 다시 시작하므로 점검작업은 반드시 전원을 끈 상태에서 실시하여 주십시오. 단상 50Hz 및 수출용 MOTOR의 경우에는 THERMAL PROTECTOR가 기본적으로 부착되며 그 외의 경우에는 주문에 의해 부착됩니다. F2 타력 FAN을 부착하면 10℃ 이상의 온도저하로 냉각효과를 높일 수 있습니다.

60Hz

품명	회전속도(rpm)	600	500	360	300	240	200	144	120	100	72	60	50
Motor/Gearhead	감속비	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36
8RDG□-15G / 8GBK□BMH	kgf.cm	2.9	3.5	4.9	5.8	7.3	8.7	12.2	14.6	17.5	21.9	26.3	31.5
	N.m	0.29	0.35	0.49	0.58	0.73	0.87	1.2	1.5	1.8	2.2	2.6	3.2
	lb-in	2.6	3.1	4.3	5.1	6.4	7.7	11	13	15	19	23	28

품명	회전속도(rpm)	45	36	30	24	20	18	15	12	10	7	6	5
Motor/Gearhead	감속비	40	50	60	75	90	100	120	150	180	250	300	360
8RDG□-15G / 8GBK□BMH	kgf.cm	36.5	39.6	47.5	59.4	71.3	79.2	80	80	80	80	80	80
	N.m	4.0	4.8	5.9	7.1	7.9	8	8	8	8	8	8	8
	lb-in	32	35	42	52	63	70	71	71	71	71	71	71

50Hz

품명	회전속도(rpm)	500	417	300	250	200	167	120	100	83	60	50	42
Motor/Gearhead	감속비	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36
8RDG□-15G / 8GBK□BMH	kgf.cm	3.4	4.1	5.7	6.8	8.5	10.2	14.2	17.0	20.4	25.6	30.7	36.8
	N.m	0.34	0.41	0.57	0.68	0.85	1.02	1.4	1.7	2.0	2.6	3.1	3.7
	lb-in	3.0	3.6	5.0	6.0	7.5	9.0	13	15	18	23	27	32

품명	회전속도(rpm)	38	30	25	20	16	15	15	10	8	6	5	5
Motor/Gearhead	감속비	40	50	60	75	90	100	120	150	180	250	300	360
8RDG□-15G / 8GBK□BMH	kgf.cm	38.8	46.2	55.4	69.2	80	80	80	80	80	80	80	80
	N.m	3.8	4.6	5.5	6.9	8	8	8	8	8	8	8	8
	lb-in	34	41	49	61	71	71	71	71	71	71	71	71

• MOTOR의 품명중 □에는 PHASE&VOLTAGE의 코드가 들어갑니다.
• GEARHEAD와 중간 GEARHEAD는 별매입니다.
• GEARHEAD의 품명중 □에는 감속비가 들어갑니다. 색이 칠해진 부분은 MOTOR 출력축과 같은 방향, 그 외 흰색부분은 반대방향입니다.
• 회전속도는 MOTOR 동기회전속도(50Hz：1500rpm, 60Hz：1800rpm)를 기준으로 감속비로 나누어 계산합니다. 실제회전속도는 부하의 크기에 따라 표시보다 2~20% 정도 느립니다.
• 표의 감속비보다 더 감속하고자 할 경우는 GEARHEAD와 MOTOR 사이에 감속비 10의 중간감속기를 설치할 수 있습니다. 이와 같이 중간감속기를 설치하면 속도만 1/10로 줄어들며 최대 허용 TORQUE가 증가되지는 않습니다. 이 경우의 최대허용 TORQUE는 8N.m/80Kgfcm입니다.

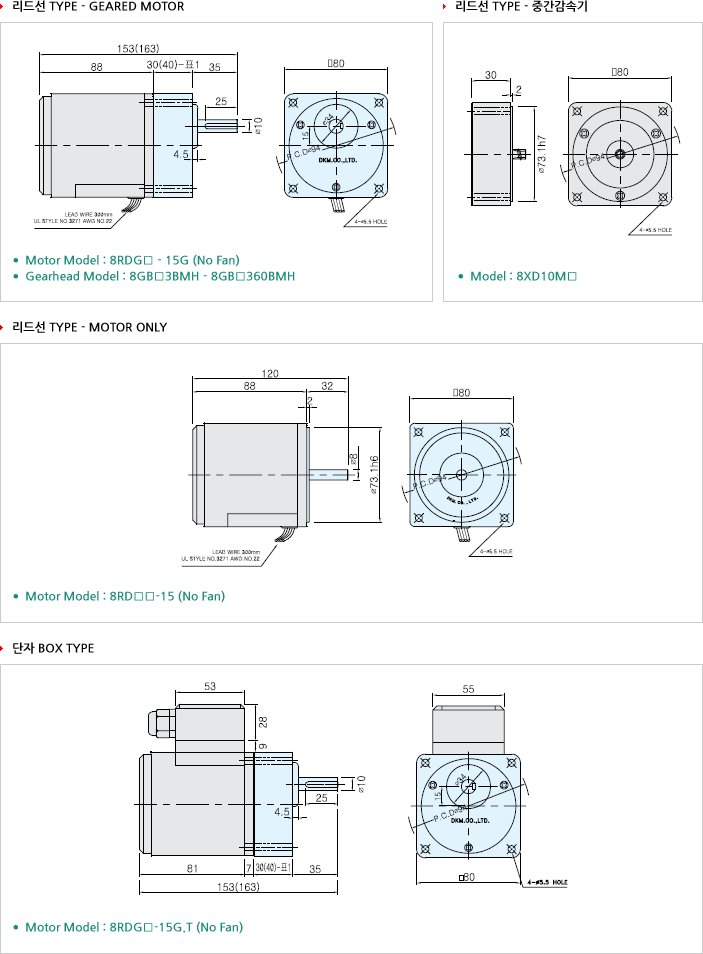

Key Spec

Motor	Gearhead

30(40)

Size(mm)	Gear Ratio
30	8GB□ 3BMH - 8GB□ 18BMH
40	8GB□ 25BMH - 8GB□ 360BMH

Weight

Part		Weight (kg)
Motor		1.6
Decimal Gearhead		0.44
Gearhead	8GB□ 3BMH - 8GB□ 18BMH	0.48
	8GB□ 25BMH - 8GB□ 30BMH	0.61
	8GB□ 36BMH - 8GB□ 180BMH	0.67
	8GB□ 200BMH - 8GB□ 360BMH	0.63

Gearhead 출력축 사양

Model	Round Type	D-Cut Type	Key Type
	8GBS3BMH - 8GBS360BMH	8GBD3BMH - 8GBD360BMH	8GBK3BMH - 8GBK360BMH
출력축 구분

Motor 출력축 사양

Model	Gear Type	Round Type	D-Cut Type	Key Type
	8RDG□ - 15G	8RDS□ - 15	8RDD□ - 15	8RDK□ - 15
출력축 구분

* 상기 표는 출력축의 사양으로써 주문에 의해 제조되며 ★표시는 공장출하시 기본사양입니다.

4선식		3선식
단상 (시계방향)	단상 (반시계방향)	단상 (시계, 반시계방향)	삼상 (시계, 반시계방향)
		시계방향 : SWITCH(SW)를 CW축으로 하면 시계방향으로 회전합니다. 반시계방향 : SWITCH(SW)를 CCW축으로 하면 반시계방향으로 회전합니다.	없음

• 회전방향은 MOTOR축 측에서 본 방향입니다.
• CW가 시계방향, CCW가 반시계방향입니다.
• 결선방법은 치절 SHAFT와 둥근(丸) SHAFT가 동일하며, LEAD선 TYPE과 단자 BOX TYPE이 동일합니다.
• 단상 MOTOR의 회전 방향 전환은 MOTOR 정지 후에 실시하여 주십시오. MOTOR 회전 중에 회전 방향을 전환하면 회전 방향이 전환되지 않거나 시간이 지체되어 전환되는 경우가 있습니다.
