Model		정격 운전 시간 (구속 상태 기준)	전압	주파수	기동 Torque			출력
9TDG□-20G : 치절 SHAFT 9TDD□-20 : 둥근(丸) SHAFT

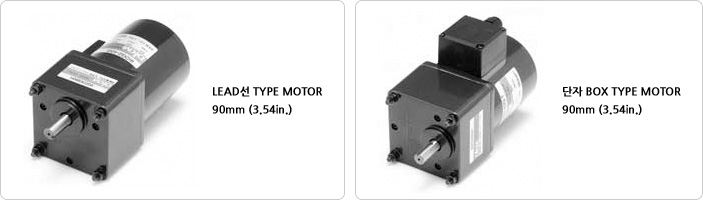

LEAD선 Type	단자 Box Type		VAC	Hz	gfcm	mN.m	oz-in	HP	W
9TDG(D)1-20G	9TDG(D)1-20G-T	5분연속	단상 115	60	3000	300	42	1/38	20
			단상 60		900	90	13	1/125	6.0
9TDG(D)2-20G	9TDG(D)2-20G-T	5분연속	단상 220	60	3000	300	42	1/38	20
			단상 140		900	90	13	1/125	6.0
9TDG(D)C-20G	9TDG(D)C-20G-T	5분연속	단상 220	50	3200	320	45	1/38	20
			단상 140		1000	100	14	1/125	6.0

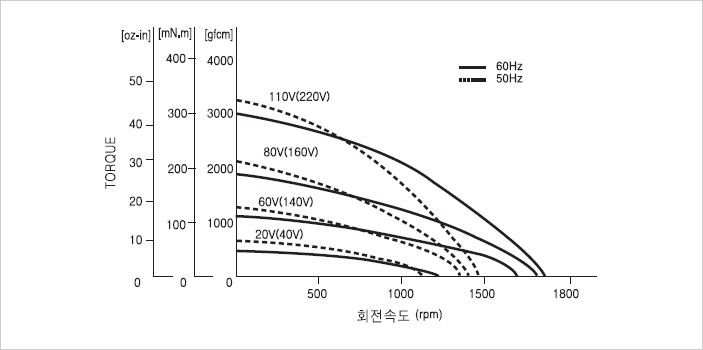

Model		최대출력시 DATA						콘덴서 용량
9TDG□-20G : 치절 SHAFT 9TDD□-20 : 둥근(丸) SHAFT		회전속도	Torque			전류	입력
LEAD선 Type	단자 Box Type		gfcm	mN.m	oz-in	A	W	㎌	VAC
9TDG(D)1-20G	9TDG(D)1-20G-T	900	2200	220	31	1	110	16	250
			650	65	9	0.7	29
9TDG(D)2-20G	9TDG(D)2-20G-T		2200	220	31	0.6	110	4.0	400
			650	65	9	0.35	29
9TDG(D)C-20G	9TDG(D)C-20G-T	750	2200	220	31	0.6	96	4.0	400
			650	65	9	0.35	32

• '치절 SHAFT'는 감속기 부착용이고 '둥근 SHAFT'는 MOTOR 단독입니다.
• THERMAL PROTECTOR가 내장되어 있습니다. MOTOR가 어떠한 원인에 의해 과열되면 THERMAL PROTECTOR가 작동해 MOTOR를 정지시킵니다. MOTOR의 온도가 내려 가면 자동적으로 운전을 다시 시작하므로 점검작업은 반드시 전원을 끈 상태에서 실시하여 주십시오. 단상 50Hz 및 수출용 MOTOR의 경우에는 THERMAL PROTECTOR가 기본적으로 부착되며 그 외의 경우에는 주문에 의해 부착됩니다. F2 타력 FAN을 부착하면 10℃ 이상의 온도저하로 냉각효과를 높일 수 있습니다.

60Hz

품명	회전속도(rpm)	900	600	500	360	300	240	200	180	144	120	100	72
Motor/Gearhead	감속비	2	3	3.6	5	6	7.5	9	10	12.5	15	18	25
9IDG□-40G / 9GBK□BMH	kgf.cm	5.0	6.8	8.2	11.3	13.6	17.0	20.4	22.7	28.4	34.0	40.8	51.1
	N.m	0.50	0.68	0.82	1.13	1.36	1.70	2.04	2.27	2.84	3.40	4.08	5.11
	lb-in	4.4	6.0	7.2	10	12	15	18	20	25.1	30	36	45.1

품명	회전속도(rpm)	60	50	45	36	30	24	20	18	15	12	10
Motor/Gearhead	감속비	30	36	40	50	60	75	90	100	120	150	180
9IDG□-40G / 9GBK□BMH	kgf.cm	61.3	73.6	81.5	100	100	100	100	100	100	100	100
	N.m	6.1	7.4	8.2	10	10	10	10	10	10	10	10
	lb-in	54.1	65	72	88	88	88	88	88	88	88	88

50Hz

품명	회전속도(rpm)	750	500	417	300	250	200	167	150	120	100	83	60
Motor/Gearhead	감속비	2	3	3.6	5	6	7.5	9	10	12.5	15	18	25
9IDG□-40G / 9GBK□BMH	kgf.cm	6.0	8.3	9.9	13.8	16.5	20.7	24.8	27.5	34.4	41.3	49.6	62.1
	N.m	0.60	0.83	0.99	1.38	1.65	2.07	2.48	2.75	3.44	4.13	4.96	6.21
	lb-in	5.3	7.3	8.7	12.2	14.6	18.3	21.9	24.3	30.4	36.5	43.8	54.8

품명	회전속도(rpm)	50	42	38	30	25	20	17	15	13	10	8
Motor/Gearhead	감속비	30	36	40	50	60	75	90	100	120	150	180
9IDG□-40G / 9GBK□BMH	kgf.cm	74.5	89.4	99.1	100	100	100	100	100	100	100	100
	N.m	7.5	8.9	9.9	10	10	10	10	10	10	10	10
	lb-in	65.8	78.9	87.5	88	88	88	88	88	88	88	88

• MOTOR의 품명중 □에는 PHASE&VOLTAGE의 코드가 들어갑니다.
• GEARHEAD와 중간 GEARHEAD는 별매입니다.
• GEARHEAD의 품명중 □에는 감속비가 들어갑니다. 색이 칠해진 부분은 MOTOR 출력축과 같은 방향, 그 외 흰색부분은 반대방향입니다.
• 회전속도는 MOTOR 동기회전속도(50Hz：1500rpm, 60Hz：1800rpm)를 기준으로 감속비로 나누어 계산합니다. 실제회전속도는 부하의 크기에 따라 표시보다 2~20% 정도 느립니다.
• 표의 감속비보다 더 감속하고자 할 경우는 GEARHEAD와 MOTOR 사이에 감속비 10의 중간감속기를 설치할 수 있습니다. 이와 같이 중간감속기를 설치하면 속도만 1/10로 줄어들며 최대 허용TORQUE가 증가되지는 않습니다. 이 경우의 최대허용 TORQUE는 10N.m/100Kgfcm입니다.

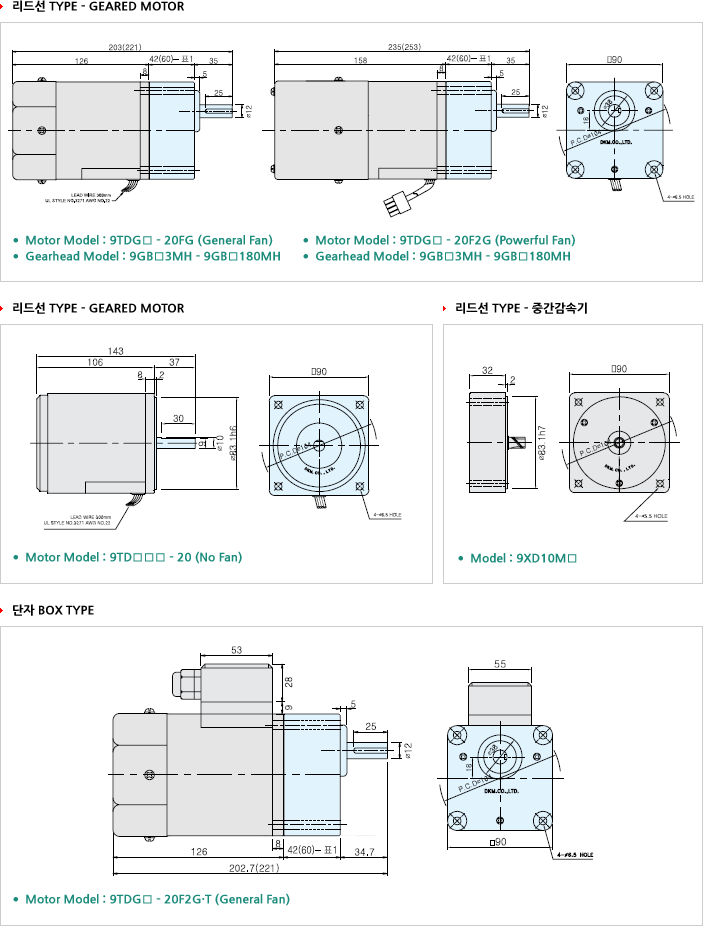

Key Spec

Motor	Gearhead

42(60)

Size(mm)	Gear Ratio
42	9GB□ 3MH - 9GB□ 15MH
60	9GB□ 18MH - 9GB□ 180MH

Weight

Part		Weight (kg)
Motor		2.4
Decimal Gearhead		0.5
Gearhead	9GB□ 3MH - 9GB□ 15MH	0.67
	9GB□ 18MH - 9GB□ 30MH	0.96
	9GB□ 36MH - 9GB□ 180MH	1.07

Gearhead 출력축 사양

Model	Round Type	D-Cut Type	Key Type
	9GBS3MH - 9GBS180MH	9GBD3MH - 9GBD180MH	9GBK3MH - 9GBK180MH
출력축 구분

Motor 출력축 사양

Model	Gear Type	Round Type	D-Cut Type	Key Type
	9TDG□ - 20G	9TDS□ - 20	9TDD□ - 20	9TDK□ - 20
출력축 구분

* 상기 표는 출력축의 사양으로써 주문에 의해 제조되며 ★표시는 공장출하시 기본사양입니다.

4선식		3선식
단상 (시계방향)	단상 (반시계방향)	단상 (시계, 반시계방향)	삼상 (시계, 반시계방향)
		시계방향 : SWITCH(SW)를 CW축으로 하면 시계방향으로 회전합니다. 반시계방향 : SWITCH(SW)를 CCW축으로 하면 반시계방향으로 회전합니다.	없음

• 회전방향은 MOTOR축 측에서 본 방향입니다.
• CW가 시계방향, CCW가 반시계방향입니다.
• 결선방법은 치절 SHAFT와 둥근(丸) SHAFT가 동일하며, LEAD선 TYPE과 단자 BOX TYPE이 동일합니다.
• 단상 MOTOR의 회전 방향 전환은 MOTOR 정지 후에 실시하여 주십시오. MOTOR 회전 중에 회전 방향을 전환하면 회전 방향이 전환되지 않거나 시간이 지체되어 전환되는 경우가 있습니다.
