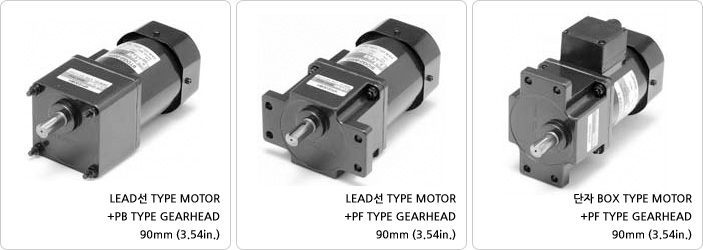

홈 - 제품소개 - 모터 - 소형 모터 - DKM소형모터 생산품

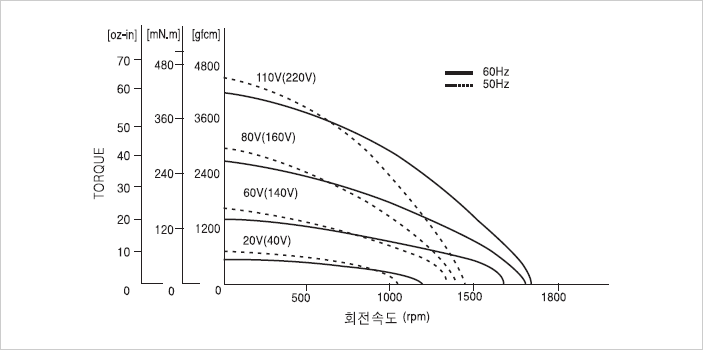

Model		정격 운전 시간 (구속 상태 기준)	전압	주파수	기동 Torque			출력
9TDG□-30FP : 치절 SHAFT 9TDD□-30F : 둥근(丸) SHAFT			전압	주파수	기동 Torque			출력
LEAD선 Type	단자 Box Type		VAC	Hz	gfcm	mN.m	oz-in	HP	W
9TDG(D)1-30FP	9TDG(D)1-30FP-T	5분연속	단상 115	60	4500	450	64	1/25	30
9TDG(D)1-30FP	9TDG(D)1-30FP-T	5분연속	단상 60	60	1500	150	21	1/63	12
9TDG(D)2-30FP	9TDG(D)2-30FP-T	5분연속	단상 220	60	4500	450	64	1/25	30
9TDG(D)2-30FP	9TDG(D)2-30FP-T	5분연속	단상 140	60	1500	150	21	1/63	12
9TDG(D)C-30FP	9TDG(D)C-30FP-T	5분연속	단상 220	50	4600	450	65	1/25	30
9TDG(D)C-30FP	9TDG(D)C-30FP-T	5분연속	단상 140	50	1600	150	23	1/63	12
Model		최대출력시 DATA						콘덴서 용량
9TDG□-30FP : 치절 SHAFT 9TDD□-30F : 둥근(丸) SHAFT		회전속도	Torque			전류	입력	콘덴서 용량
LEAD선 Type	단자 Box Type	회전속도	gfcm	mN.m	oz-in	A	W	㎌	VAC
9TDG(D)1-30FP	9TDG(D)1-30FP-T	900	3300	330	47	1.6	150	20	250
9TDG(D)1-30FP	9TDG(D)1-30FP-T		1300	130	18	0.9	60	20	250
9TDG(D)2-30FP	9TDG(D)2-30FP-T		3300	330	47	0.9	140	5.0	400
9TDG(D)2-30FP	9TDG(D)2-30FP-T		1300	130	18	0.5	50	5.0	400
9TDG(D)C-30FP	9TDG(D)C-30FP-T	750	3300	330	47	0.9	140	5.0	400
9TDG(D)C-30FP	9TDG(D)C-30FP-T	750	1300	130	18	0.5	50	5.0	400

'치절 SHAFT'는 감속기 부착용이고 'D-CUT SHAFT'는 MOTOR 단독입니다.
THERMAL PROTECTOR가 내장되어 있습니다. MOTOR가 어떠한 원인에 의해 과열되면 THERMAL PROTECTOR가 작동해 MOTOR를 정지시킵니다. MOTOR의 온도가 내려 가면 자동적으로 운전을 다시 시작하므로 점검작업은 반드시 전원을 끈 상태에서 실시하여 주십시오. 단상 50Hz 및 수출용 MOTOR의 경우에는 THERMAL PROTECTOR가 기본적으로 부착되며 그 외의 경우에는 주문에 의해 부착됩니다. F2 타력 FAN을 부착하면 10℃ 이상의 온도저하로 냉각효과를 높일 수 있습니다.

60Hz

품명	회전속도(rpm)	900	600	500	360	300	240	200	144	120	100	90	72
Motor/Gearhead	감속비	2	3	3.6	5	6	7.5	9	12.5	15	18	20	25
9IDG□-60FP / 9PBK□BH, 9PFK□BH	kgf.cm	7.5	9.7	11.7	16.2	19.4	24.3	29.2	36.5	43.8	52.6	59	66
	N.m	0.8	1.0	1.2	1.6	1.9	2.4	2.9	3.7	4.4	5.3	5.9	6.6
	lb-in	6.6	8.6	10	14	17	21	26	32	39	46	52	58

품명	회전속도(rpm)	60	50	45	36	30	24	20	18	15	12	10
Motor/Gearhead	감속비	30	36	40	50	60	75	90	100	120	150	180
9IDG□-60FP / 9PBK□BH, 9PFK□BH	kgf.cm	79.2	95	106	132	158	177	200	200	200	200	200
	N.m	7.9	9.5	10.6	13.2	15.8	17.7	20	20	20	20	20
	lb-in	70	84	94	117	140	156	177	177	177	177	177

50Hz

품명	회전속도(rpm)	750	500	417	300	250	200	167	120	100	83	75	60
Motor/Gearhead	감속비	2	3	3.6	5	6	7.5	9	12.5	15	18	20	25
9IDG□-60FP / 9PBK□BH, 9PBK□BH	kgf.cm	10.0	12.2	14.6	20.3	24	30	37	46	55	66	72	83
	N.m	1.0	1.2	1.5	2.0	2.4	3.0	3.7	4.6	5.5	6.6	7.2	8.3
	lb-in	8.8	10.8	12.9	17.9	21.5	26.8	32.2	40.3	48.4	58.0	63.6	72.8

품명	회전속도(rpm)	50	42	38	30	25	20	17	15	13	10	8
Motor/Gearhead	감속비	30	36	40	50	60	75	90	100	120	150	180
9IDG□-60FP / 9PBK□BH, 9PBK□BH	kgf.cm	99	119	132	165	198	200	200	200	200	200	200
	N.m	9.9	11.9	13.2	16.5	20	20	20	20	20	20	20
	lb-in	87	105	117	146	175	177	177	177	177	177	177

MOTOR의 품명중 □에는 PHASE&VOLTAGE의 코드가 들어갑니다.
GEARHEAD와 중간 GEARHEAD는 별매입니다.
GEARHEAD의 품명중 □에는 감속비가 들어갑니다. 색이 칠해진 부분은 MOTOR 출력축과 같은 방향, 그 외 흰색부분은 반대방향입니다.
회전속도는 MOTOR 동기회전속도(50Hz：1500rpm, 60Hz：1800rpm)를 기준으로 감속비로 나누어 계산합니다. 실제회전속도는 부하의 크기에 따라 표시보다 2~20% 정도 느립니다.
표의 감속비보다 더 감속하고자 할 경우는 GEARHEAD와 MOTOR 사이에 감속비 10의 중간감속기를 설치할 수 있습니다. 이와 같이 중간감속기를 설치하면 속도만 1/10로 줄어들며 최대 허용TORQUE가 증가되지는 않습니다. 이 경우의 최대허용 TORQUE는 20N.m/200Kgfcm입니다.

정격운전 시간에 따라 냉각 Fan의 사양을 선택할 수 있습니다. (General Fan / Powerful Fan)

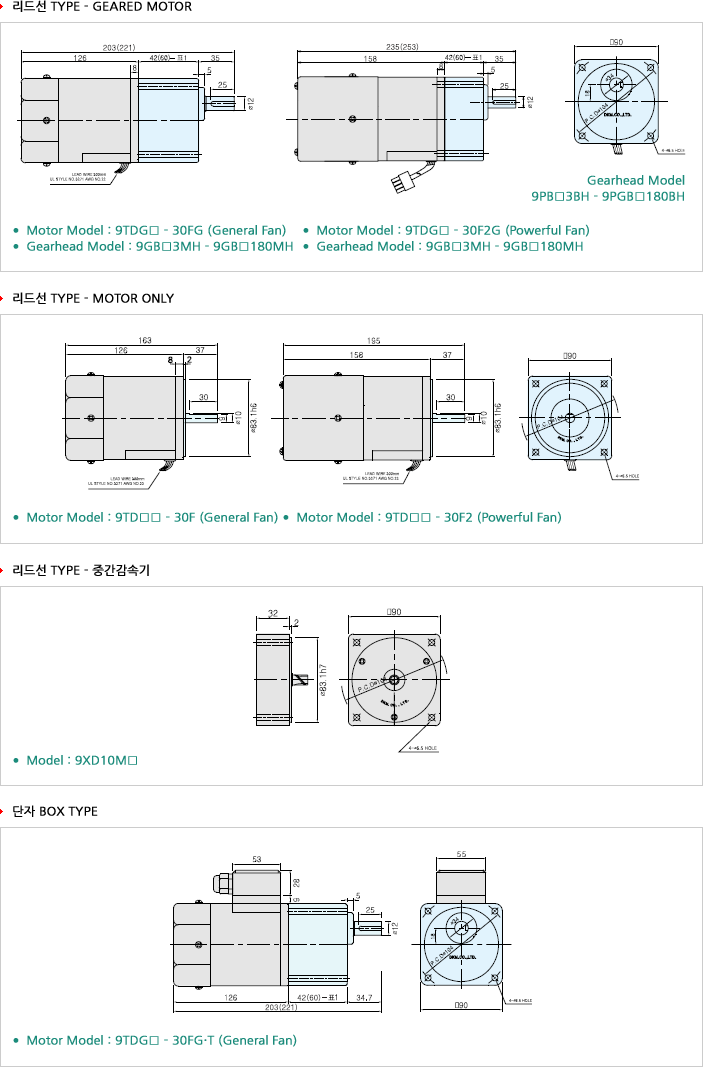

Key Spec

Motor	Gearhead

42(60)

Size(mm)	Gear Ratio
42	9GB□ 3MH - 9GB□ 15MH
60	9GB□ 18MH - 9GB□ 180MH

Weight

Part		Weight (kg)
Motor		2.7
Decimal Gearhead		0.5
Gearhead	9GB□ 3MH - 9GB□ 15MH	0.67
	9GB□ 18MH - 9GB□ 30MH	0.96
	9GB□ 36MH - 9GB□ 180MH	1.07

Gearhead 출력축 사양

Model	Round Type	D-Cut Type	Key Type
Model	9GBS3MH - 9GBS180MH	9GBD3MH - 9GBD180MH	9GBK3MH - 9GBK180MH
출력축 구분

Motor 출력축 사양

Model	Gear Type	Round Type	D-Cut Type	Key Type
Model	9TDG□ - 30□	9TDS□ - 30□	9TDD□ - 30□	9TDK□ - 30□
출력축 구분

* 상기 표는 출력축의 사양으로써 주문에 의해 제조되며 ★표시는 공장출하시 기본사양입니다.

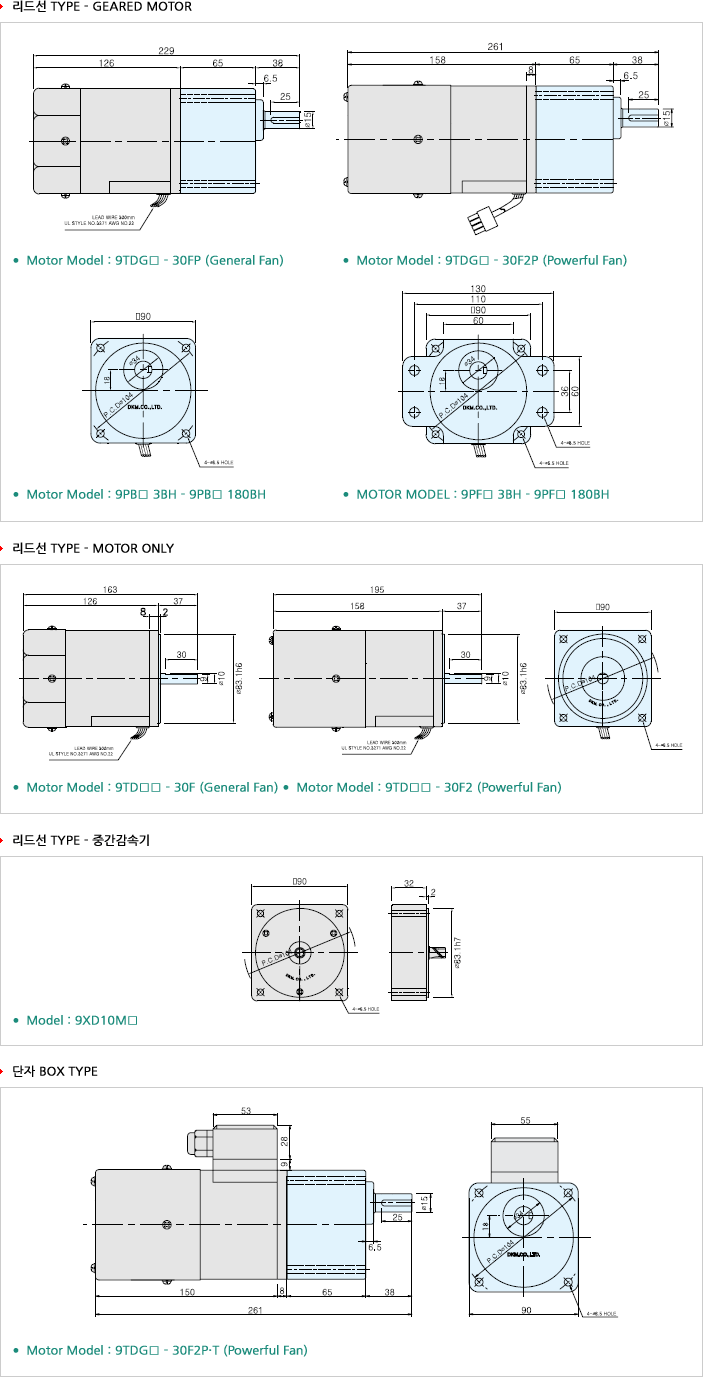

정격운전 시간에 따라 냉각 Fan의 사양을 선택할 수 있습니다. (General Fan / Powerful Fan)

Key Spec

Motor	Gearhead

Weight

Part		Weight (kg)
Motor		2.7
Decimal Gearhead		0.5
Gearhead	9P□□3BH - 9P□□9BH	1.3
	9P□□12.5BH - 9P□□18BH	1.3
	9P□□25BH - 9P□□60BH	1.4
	9P□□90BH - 9P□□180BH	1.4

Gearhead 출력축 사양

Model	Round Type	D-Cut Type	Key Type
Model	9P□S3BH - 9P□S180BH	9P□D3BH - 9P□D180BH	9P□K3BH - 9P□K180BH
출력축 구분

Motor 출력축 사양

Model	Gear Type	Round Type	D-Cut Type	Key Type
Model	9TDG□ - 30□P	9TDS□ - 30□	9TDD□ - 30□	9TDK□ - 30□
출력축 구분

* 상기 표는 출력축의 사양으로써 주문에 의해 제조되며 ★표시는 공장출하시 기본사양입니다.

4선식	3선식
단상 (시계방향)	단상 (반시계방향)	단상 (시계, 반시계방향)	삼상 (시계, 반시계방향)
		시계방향 : SWITCH(SW)를 CW축으로 하면 시계방향으로 회전합니다. 반시계방향 : SWITCH(SW)를 CCW축으로 하면 반시계방향으로 회전합니다.	없음

4선식

3선식

단상 (시계방향)

단상 (반시계방향)

단상 (시계, 반시계방향)

삼상 (시계, 반시계방향)

시계방향 : SWITCH(SW)를 CW축으로 하면 시계방향으로 회전합니다.
반시계방향 : SWITCH(SW)를 CCW축으로 하면 반시계방향으로 회전합니다.

없음

회전방향은 MOTOR축 측에서 본 방향입니다.
CW가 시계방향, CCW가 반시계방향입니다.
결선방법은 치절 SHAFT와 둥근(丸) SHAFT가 동일하며, LEAD선 TYPE과 단자 BOX TYPE이 동일합니다.
단상 MOTOR의 회전 방향 전환은 MOTOR 정지 후에 실시하여 주십시오. MOTOR 회전 중에 회전 방향을 전환하면 회전 방향이 전환되지 않거나 시간이 지체되어 전환되는 경우가 있습니다.
