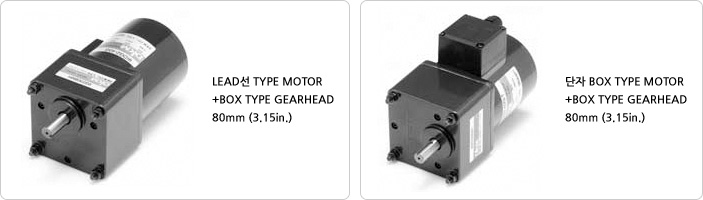

홈 - 제품소개 - 모터 - 소형 모터 - DKM소형모터 생산품

Model		출력		전압	주파수	기동 Torque
8IDG□-25G : 치절 SHAFT 8IDS□-25 : 둥근(丸) SHAFT		출력		전압	주파수	기동 Torque
LEAD선 Type	단자 Box Type	HP	W	VAC	Hz	gfcm	nM.m	oz-in
8IDG(S)1-25G	8IDG(S)1-25G-T	1/30	25	단상 110	60	1100	110	16
8IDG(S)B-25G	8IDG(S)B-25G-T			단상 115	60	1100	110	16
8IDG(S)C-25G	8IDG(S)C-25G-T			단상 220	50	1000	100	14
8IDG(S)2-25G	8IDG(S)2-25G-T			단상 220	60
8IDG(S)E-25G	8IDG(S)E-25G-T			단상 230	50
8IDG(S)F-25G	8IDG(S)F-25G-T			단상 230	60
8IDG(S)G-25G	8IDG(S)G-25G-T			삼상 220	50	1500	150	21
8IDG(S)3-25G	8IDG(S)3-25G-T			삼상 220	60
8IDG(S)I-25G	8IDG(S)I-25G-T			삼상 230	50
8IDG(S)J-25G	8IDG(S)J-25G-T			삼상 230	60
8IDG(S)K-25G	8IDG(S)K-25G-T			삼상 380	50	1500	150	21
8IDG(S)4-25G	8IDG(S)4-25G-T			삼상 380	60	1500	150	21
8IDG(S)M-25G	8IDG(S)M-25G-T			삼상 400	50	1500	150	21
8IDG(S)N-25G	8IDG(S)N-25G-T			삼상 440	50
8IDG(S)5-25G	8IDG(S)5-25G-T			삼상 440	60
Model		정격 Torque			정격회전속도	콘덴서 용량		전류
8IDG□-25G : 치절 SHAFT 8IDS□-25 : 둥근(丸) SHAFT		정격 Torque			정격회전속도	콘덴서 용량		전류
LEAD선 Type	단자 Box Type	gfcm	nM.m	oz-in	r/min	㎌	VAC	A
8IDG(S)1-25G	8IDG(S)1-25G-T	1600	160	23	1550	6.0	250	0.6
8IDG(S)B-25G	8IDG(S)B-25G-T	1600	160	23	1550	6.0	250	0.6
8IDG(S)C-25G	8IDG(S)C-25G-T	1900	190	27	1300	2.0	400	0.3
8IDG(S)2-25G	8IDG(S)2-25G-T	1600	160	23	1550
8IDG(S)E-25G	8IDG(S)E-25G-T	1900	190	27	1300
8IDG(S)F-25G	8IDG(S)F-25G-T	1600	160	23	1550
8IDG(S)G-25G	8IDG(S)G-25G-T	1800	180	25	1300	-	-	0.25
8IDG(S)3-25G	8IDG(S)3-25G-T	1500	150	21	1550
8IDG(S)I-25G	8IDG(S)I-25G-T	1800	180	25	1300
8IDG(S)J-25G	8IDG(S)J-25G-T	1500	150	21	1550
8IDG(S)K-25G	8IDG(S)K-25G-T	1800	180	25	1300	-	-	0.14
8IDG(S)4-25G	8IDG(S)4-25G-T	1500	150	21	1550	-	-	0.14
8IDG(S)M-25G	8IDG(S)M-25G-T	1800	180	25	1300	-	-	0.11
8IDG(S)N-25G	8IDG(S)N-25G-T	1800	180	25	1300
8IDG(S)5-25G	8IDG(S)5-25G-T	1500	150	21	1550

'치절 SHAFT'는 감속기 부착용이고 '둥근 SHAFT'는 MOTOR 단독입니다.
상기 품명중 색이 칠해진 부분은 국내용(60Hz)입니다.
THERMAL PROTECTOR가 내장되어 있습니다. MOTOR가 어떠한 원인에 의해 과열되면 THERMAL PROTECTOR가 작동해 MOTOR를 정지시킵니다. MOTOR의 온도가 내려 가면 자동적으로 운전을 다시 시작하므로 점검작업은 반드시 전원을 끈 상태에서 실시하여 주십시오. 단상 50Hz 및 수출용 MOTOR의 경우에는 THERMAL PROTECTOR가 기본적으로 부착되며 그 외의 경우에는 주문에 의해 부착됩니다.

60Hz

품명	회전속도(rpm)	600	500	360	300	240	200	144	120	100	72	60	50
Motor/Gearhead	감속비	3	3.5	5	6	7.5	9	12.5	15	18	25	30	36
8IDG□-25G / 8GBD□BMH	kgf.cm	4.4	5.2	7.3	8.7	10.9	13.1	18.2	21.9	26.2	32.9	39.4	47.3
	N.m	0.44	0.52	0.73	0.87	1.09	1.31	1.82	2.19	2.62	3.29	3.9	4.7
	lb-in	3.9	4.6	6.4	7.7	9.6	12	16	19	23	29	35	42

품명	회전속도(rpm)	45	36	30	24	20	18	15	12	10	7	6	5
Motor/Gearhead	감속비	40	50	60	75	90	100	120	150	180	250	300	360
8IDG□-25G / 8GBD□BMH	kgf.cm	52.6	59.4	71.3	80	80	80	80	80	80	80	80	80
	N.m	5.2	5.9	7.1	8	8	8	8	8	8	8	8	8
	lb-in	46	52	63	71	71	71	71	71	71	71	71	71

50Hz

품명	회전속도(rpm)	500	417	300	250	200	167	120	100	83	60	50	42
Motor/Gearhead	감속비	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36
8IDG□-25G / 8GBD□BMH	kgf.cm	5.3	634	8.9	10.7	13.4	16.0	22.3	26.7	32.1	40.2	48.2	57.8
	N.m	0.53	0.64	0.89	1.07	1.34	1.60	2.23	2.67	3.21	4.02	4.8	5.8
	lb-in	4.7	5.7	7.9	9.4	11.8	14	20	24	28	35	43	51

품명	회전속도(rpm)	38	30	25	20	17	15	13	10	8	6	5	5
Motor/Gearhead	감속비	40	50	60	75	90	100	120	150	180	250	300	360
8IDG□-25G / 8GBD□BMH	kgf.cm	64.2	72.6	80	80	80	80	80	80	80	80	80	80
	N.m	6.4	7.3	8	8	8	8	8	8	8	8	8	8
	lb-in	57	64	71	71	71	71	71	71	71	71	71	71

MOTOR의 품명중 □에는 PHASE&VOLTAGE의 코드가 들어갑니다.
GEARHEAD와 중간 GEARHEAD는 별매입니다.
GEARHEAD의 품명중 □에는 감속비가 들어갑니다. 색이 칠해진 부분은 MOTOR 출력축과 같은 방향, 그 외 흰색부분은 반대방향입니다.
회전속도는 MOTOR 동기회전속도(50Hz：1500rpm, 60Hz：1800rpm)를 기준으로 감속비로 나누어 계산합니다. 실제회전속도는 부하의 크기에 따라 표시보다 2~20% 정도 느립니다.
표의 감속비보다 더 감속하고자 할 경우는 GEARHEAD와 MOTOR 사이에 감속비 10의 중간감속기를 설치할 수 있습니다. 이와 같이 중간감속기를 설치하면 속도만 1/10로 줄어들며 최대 허용TORQUE가 증가되지는 않습니다. 이 경우의 최대허용 TORQUE는 8N.m/80Kgfcm입니다.

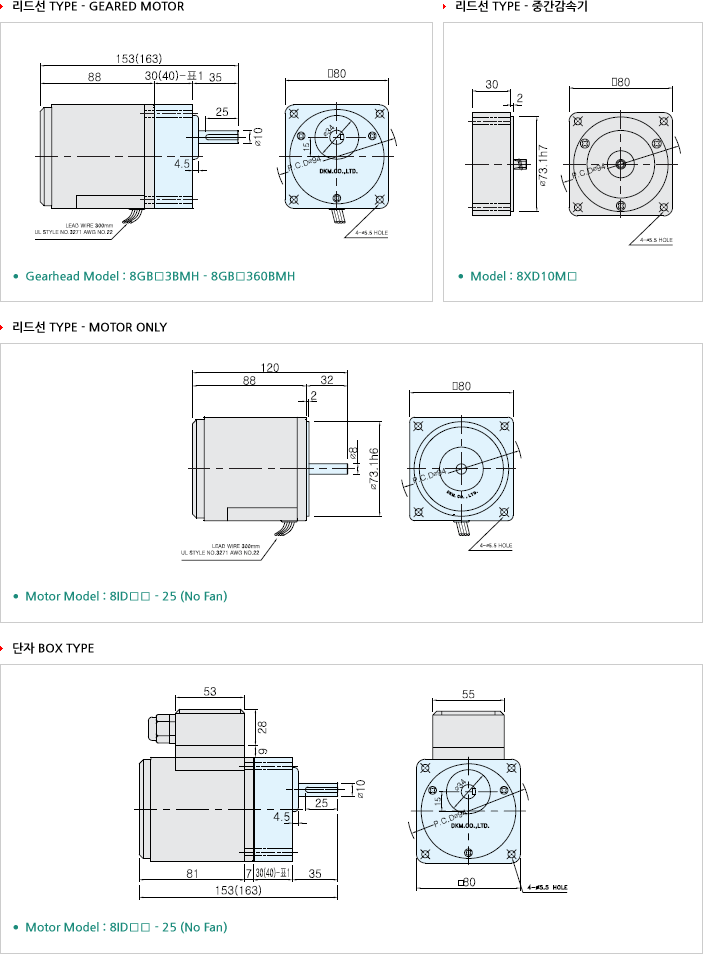

Key Spec

Motor	Gearhead

30(40)

Size(mm)	Gear Ratio
30	8GB□ 3BMH - 8GB□ 18BMH
40	8GB□ 25BMH - 8GB□ 360BMH

Weight

Part		Weight (kg)
Motor		1.6
Decimal Gearhead		0.44
Gearhead	8GB□ 3BMH - 8GB□ 18BMH	0.48
	8GB□ 25BMH - 8GB□ 30BMH	0.61
	8GB□ 36BMH - 8GB□ 180BMH	0.67
	8GB□ 200BMH - 8GB□ 360BMH	0.63

Gearhead 출력축 사양

Model	Round Type	D-Cut Type	Key Type
Model	8GBS3BMH - 8GBS360BMH	8GBD3BMH - 8GBD360BMH	8GBK3BMH - 8GBK360BMH
출력축 구분

Motor 출력축 사양

Model	Gear Type	Round Type	D-Cut Type	Key Type
Model	8IDG□ - 25G	8IDS□ - 25	8IDD□ - 25	8IDK□ - 25
출력축 구분

* 상기 표는 출력축의 사양으로써 주문에 의해 제조되며 ★표시는 공장출하시 기본사양입니다.

4선식	3선식
단상 (시계방향)	단상 (반시계방향)	단상 (시계, 반시계방향)	삼상 (시계, 반시계방향)
		시계방향 : SWITCH(SW)를 CW축으로 하면 시계방향으로 회전합니다. 반시계방향 : SWITCH(SW)를 CCW축으로 하면 반시계방향으로 회전합니다.	반시계방향：U, V, W 중 2개의 선을 바꾸면 반시계방향으로 회전합니다.

4선식

3선식

단상 (시계방향)

단상 (반시계방향)

단상 (시계, 반시계방향)

삼상 (시계, 반시계방향)

시계방향 : SWITCH(SW)를 CW축으로 하면 시계방향으로 회전합니다.
반시계방향 : SWITCH(SW)를 CCW축으로 하면 반시계방향으로 회전합니다.

반시계방향：U, V, W 중 2개의 선을 바꾸면 반시계방향으로 회전합니다.

회전방향은 MOTOR축 측에서 본 방향입니다.
CW가 시계방향, CCW가 반시계방향입니다.
결선방법은 치절 SHAFT와 둥근(丸) SHAFT가 동일하며, LEAD선 TYPE과 단자 BOX TYPE이 동일합니다.
단상 MOTOR의 회전 방향 전환은 MOTOR 정지 후에 실시하여 주십시오. MOTOR 회전 중에 회전 방향을 전환하면 회전 방향이 전환되지 않거나 시간이 지체되어 전환되는 경우가 있습니다.
