홈 - 제품소개 - 모터 - 소형 모터 - DKM소형모터 생산품

Model 출력 전압 주파수 Motor 품명 Gearhead 품명
8CIDG□-25G : 치절 SHAFT

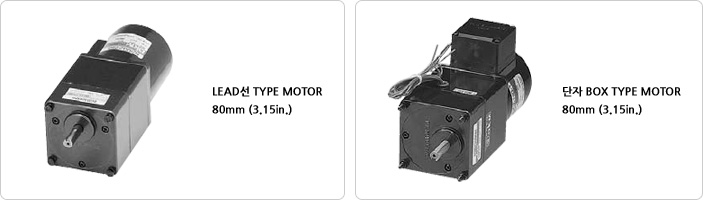

LEAD선 Type 단자 Box Type HP W VAC Hz (Induction Motor)
8CIDG1-25G 8CIDG1-25G-T 1/30 25 단상 110 60 8IDG1-25G 8GBK□BMH
8CIDGB-25G 8CIDGB-25G-T 단상 115 60 8IDGB-25G
8CIDGC-25G 8CIDGC-25G-T 단상 220 50 8IDGC-25G
8CIDG2-25G 8CIDG2-25G-T 단상 220 60 8IDG2-25G
8CIDGE-25G 8CIDGE-25G-T 단상 230 50 8IDGE-25G
8CIDGF-25G 8CIDGF-25G-T 단상 230 60 8IDGF-25G
8CIDGG-25G 8CIDGG-25G-T 삼상 220 50 8IDGG-25G
8CIDG3-25G 8CIDG3-25G-T 삼상 220 60 8IDG3-25G
8CIDGI-25G 8CIDGI-25G-T 삼상 230 50 8IDGI-25G
8CIDGJ-25G 8CIDGJ-25G-T 삼상 230 60 8IDGJ-25G
8CIDGK-25G 8CIDGK-25G-T 삼상 380 50 8IDGK-25G
8CIDG4-25G 8CIDG4-25G-T 삼상 380 60 8IDG4-25G
8CIDGM-25G 8CIDGM-25G-T 삼상 400 50 8IDGM-25G
8CIDGN-25G 8CIDGN-25G-T 삼상 440 50 8IDGN-25G
8CIDG5-25G 8CIDG5-25G-T 삼상 440 60 8IDG5-25G
  • 상기 품명중 색이 칠해진 부분은 국내용(60Hz)입니다.
  • THERMAL PROTECTOR가 내장되어 있습니다. MOTOR가 어떠한 원인에 의해 과열되면 THERMAL PROTECTOR가 작동해 MOTOR를 정지시킵니다. MOTOR의 온도가 내려 가면 자동적으로 운전을 다시 시작하므로 점검작업은 반드시 전원을 끈 상태에서 실시하여 주십시오. 단상 50Hz 및 수출용 MOTOR의 경우에는 THERMAL PROTECTOR가 기본적으로 부착되며 그 외의 경우에는 주문에 의해 부착됩니다. F2 타력 FAN을 부착하면 10℃ 이상의 온도저하로 냉각효과를 높일 수 있습니다.

60Hz

품명 회전속도(rpm) 600 500 360 300 240 200 144 120 100 72 60 50
Motor/Gearhead 감속비 3 3.6 5 6 7.5 9 12.5 15 18 25 30 36
8CIDG□-25G / 8GBK□BMH kgf.cm 4.4 5.2 7.3 8.7 10.9 13.1 18.2 21.9 26.2 32.9 39.4 47.3
N.m 0.44 0.52 0.73 0.87 1.09 1.31 1.82 2.19 2.62 3.29 3.9 4.7
lb-in 3.9 4.6 6.4 7.7 9.6 12 16 19 23 29 35 42
품명 회전속도(rpm) 45 36 30 24 20 18 15 12 10 7 6 5
Motor/Gearhead 감속비 40 50 60 75 90 100 120 150 180 250 300 360
8CIDG□-25G / 8GBK□BMH kgf.cm 52.6 59.4 71.3 80 80 80 80 80 80 80 80 80
N.m 5.2 5.9 7.1 8 8 8 8 8 8 8 8 8
lb-in 46 52 63 71 71 71 71 71 71 71 71 71

50Hz

품명 회전속도(rpm) 500 417 300 250 200 167 120 100 83 60 50 42
Motor/Gearhead 감속비 3 3.6 5 6 7.5 9 12.5 15 18 25 30 36
8CIDG□-25G / 8GBK□BMH kgf.cm 5.3 6.4 8.9 10.7 13.4 16.0 22.3 26.7 32.1 40.2 48.2 57.8
N.m 0.53 0.64 0.89 1.07 1.34 1.60 2.23 2.67 3.21 4.02 4.8 5.8
lb-in 4.7 5.7 7.9 9.4 11.8 14 20 24 28 35 43 51
품명 회전속도(rpm) 38 30 25 20 17 15 13 10 8 6 5 5
Motor/Gearhead 감속비 40 50 60 75 90 100 120 150 180 250 300 360
8CIDG□-25G / 8GBK□BMH kgf.cm 64.2 72.6 80 80 80 80 80 80 80 80 80 80
N.m 6.4 7.3 8 8 8 8 8 8 8 8 8 8
lb-in 57 64 71 71 71 71 71 71 71 71 71 71
  • MOTOR의 품명중 □에는 PHASE&VOLTAGE의 코드가 들어갑니다.
  • GEARHEAD와 중간 GEARHEAD는 별매입니다.
  • GEARHEAD의 품명중 □에는 감속비가 들어갑니다. 색이 칠해진 부분은 MOTOR 출력축과 같은 방향, 그 외 흰색부분은 반대방향입니다.
  • 회전속도는 MOTOR 동기회전속도(50Hz：1500rpm, 60Hz：1800rpm)를 기준으로 감속비로 나누어 계산합니다. 실제 회전속도는 부하의 크기에 따라 표시보다 2~20% 정도 느립니다.
  • 표의 감속비보다 더 감속하고자 할 경우는 GEARHEAD와 MOTOR 사이에 감속비 10의 중간감속기를 설치할 수 있습니다. 이와 같이 중간감속기를 설치하면 속도만 1/10로 줄어들며 최대 허용 TORQUE가 증가되지는 않습니다. 이 경우의 최대허용 TORQUE는 8N.m/80Kgfcm입니다.

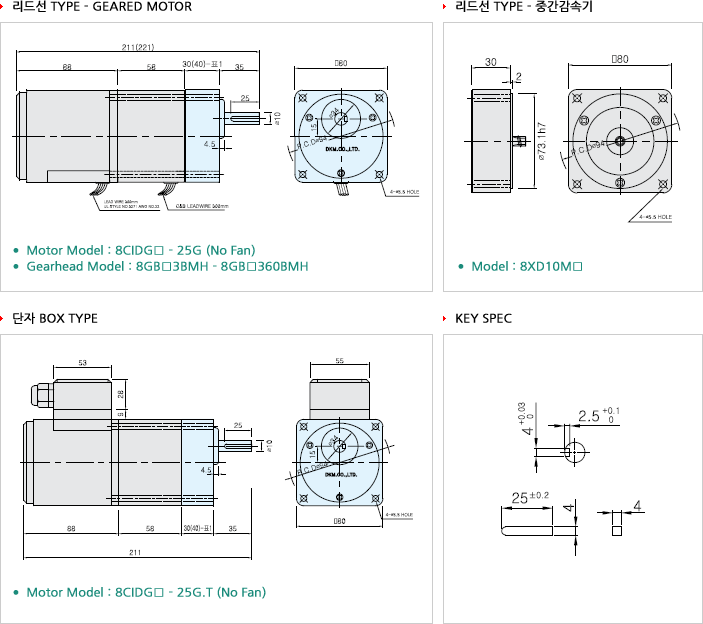

30(40)
Size(mm) Gear Ratio
30 8GB□ 3BMH - 8GB□ 18BMH
40 8GB□ 25BMH - 8GB□ 360BMH
Weight
Part Weight (kg)
Motor 1.6
Clutch & Brake 1.05
Decimal Gearhead 0.44
Gearhead 8GB□3BMH - 8GB□18BMH 0.48
8GB□25BMH - 8GB□30BMH 0.61
8GB□36BMH - 8GB□180BMH 0.67
8GB□200BMH - 8GB□360BMH 0.63
Gearhead 출력축 사양
Model Round Type D-Cut Type Key Type
8GBS3BMH - 8GBS360BMH 8GBD3BMH - 8GBD360BMH 8GBK3BMH - 8GBK360BMH
출력축 구분
Motor 출력축 사양
Model Gear Type
8BDG□ - 25G
출력축 구분

* 상기 표는 출력축의 사양으로써 주문에 의해 제조되며 ★표시는 공장출하시 기본사양입니다.

4선식 3선식
단상 (시계방향) 단상 (반시계방향) 단상 (시계, 반시계방향) 삼상 (시계, 반시계방향)

  • 시계방향 : SWITCH(SW)를 CW축으로 하면 시계방향으로 회전합니다.
  • 반시계방향 : SWITCH(SW)를 CCW축으로 하면 반시계방향으로 회전합니다.

  • 반시계방향：U, V, W 중 2개의 선을 바꾸면 반시계방향으로 회전합니다.
  • 회전방향은 MOTOR축 측에서 본 방향입니다.
  • CW가 시계방향, CCW가 반시계방향입니다.
  • 결선방법은 치절 SHAFT와 둥근(丸) SHAFT가 동일하며, LEAD선 TYPE과 단자 BOX TYPE이 동일합니다.
  • 단상 MOTOR의 회전 방향 전환은 MOTOR 정지 후에 실시하여 주십시오. MOTOR 회전 중에 회전 방향을 전환하면 회전 방향이 전환되지 않거나 시간이 지체되어 전환되는 경우가 있습니다.
