홈 - 제품소개 - 모터 - 소형 모터 - DKM소형모터 생산품
Model | 출력 | 전압 | 주파수 | Motor 품명 | Gearhead 품명 | ||
---|---|---|---|---|---|---|---|
9CIDG□-40G : 치절 SHAFT | |||||||

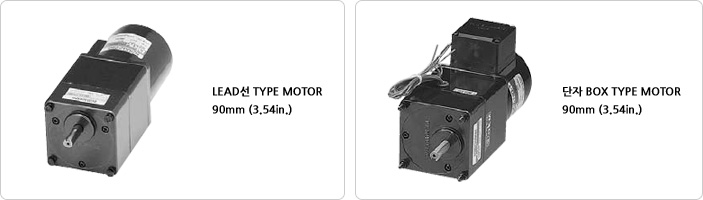

LEAD선 Type | 단자 Box Type | HP | W | VAC | Hz | (Induction Motor) | |
9CIDG1-40G | 9CIDG1-40G-T | 1/15 | 40 | 단상 110 | 60 | 9IDG1-40G | 9GBK□BMH |
9CIDGB-40G | 9CIDGB-40G-T | 단상 115 | 60 | 9IDGB-40G | |||
9CIDGC-40G | 9CIDGC-40G-T | 단상 220 | 50 | 9IDGC-40G | |||
9CIDG2-40G | 9CIDG2-40G-T | 단상 220 | 60 | 9IDG2-40G | |||
9CIDGE-40G | 9CIDGE-40G-T | 단상 230 | 50 | 9IDGE-40G | |||
9CIDGF-40G | 9CIDGF-40G-T | 단상 230 | 60 | 9IDGF-40G | |||
9CIDGG-40G | 9CIDGG-40G-T | 삼상 220 | 50 | 9IDGG-40G | |||
9CIDG3-40G | 9CIDG3-40G-T | 삼상 220 | 60 | 9IDG3-40G | |||
9CIDGI-40G | 9CIDGI-40G-T | 삼상 230 | 50 | 9IDGI-40G | |||
9CIDGJ-40G | 9CIDGJ-40G-T | 삼상 230 | 60 | 9IDGJ-40G | |||
9CIDGK-40G | 9CIDGK-40G-T | 삼상 380 | 50 | 9IDGK-40G | |||
9CIDG4-40G | 9CIDG4-40G-T | 삼상 380 | 60 | 9IDG4-40G | |||
9CIDGM-40G | 9CIDGM-40G-T | 삼상 400 | 50 | 9IDGM-40G | |||
9CIDGN-40G | 9CIDGN-40G-T | 삼상 440 | 50 | 9IDGN-40G | |||
9CIDG5-40G | 9CIDG5-40G-T | 삼상 440 | 60 | 9IDG5-40G |
60Hz
품명 | 회전속도(rpm) | 900 | 600 | 500 | 360 | 300 | 240 | 200 | 180 | 144 | 120 | 100 | 72 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Motor/Gearhead | 감속비 | 2 | 3 | 3.6 | 5 | 6 | 7.5 | 9 | 10 | 12.5 | 15 | 18 | 25 |
9CIDG□-40G / 9GBK□BMH | kgf.cm | 5.0 | 6.8 | 8.2 | 11.3 | 13.6 | 17.0 | 20.4 | 22.7 | 28.4 | 34.0 | 40.8 | 51.1 |
N.m | 0.50 | 0.68 | 0.82 | 1.13 | 1.36 | 1.70 | 2.04 | 2.27 | 2.84 | 3.40 | 4.08 | 5.11 | |
lb-in | 4.4 | 6.0 | 7.2 | 10 | 12 | 15 | 18 | 20 | 25.1 | 30 | 36 | 45.1 |
품명 | 회전속도(rpm) | 60 | 50 | 45 | 36 | 30 | 24 | 20 | 18 | 15 | 12 | 10 |
---|---|---|---|---|---|---|---|---|---|---|---|---|
Motor/Gearhead | 감속비 | 30 | 36 | 40 | 50 | 60 | 75 | 90 | 100 | 120 | 150 | 180 |
9CIDG□-40G / 9GBK□BMH | kgf.cm | 61.3 | 73.6 | 81.5 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 |
N.m | 6.1 | 7.4 | 8.2 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | |
lb-in | 54.1 | 65 | 72 | 88 | 88 | 88 | 88 | 88 | 88 | 88 | 88 |
50Hz
품명 | 회전속도(rpm) | 750 | 500 | 417 | 300 | 250 | 200 | 167 | 150 | 120 | 100 | 83 | 60 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Motor/Gearhead | 감속비 | 2 | 3 | 3.6 | 5 | 6 | 7.5 | 9 | 10 | 12.5 | 15 | 18 | 25 |
9CIDG□-40G / 9GBK□BMH | kgf.cm | 6.0 | 8.3 | 9.9 | 13.8 | 16.5 | 20.7 | 24.8 | 27.5 | 34.4 | 41.3 | 49.6 | 62.1 |
N.m | 0.60 | 0.83 | 0.99 | 1.38 | 1.65 | 2.07 | 2.48 | 2.75 | 3.44 | 4.13 | 4.96 | 6.21 | |
lb-in | 5.3 | 7.3 | 8.7 | 12.2 | 14.6 | 18.3 | 21.9 | 24.3 | 30.4 | 36.5 | 43.8 | 54.8 |
품명 | 회전속도(rpm) | 50 | 42 | 38 | 30 | 25 | 20 | 17 | 15 | 13 | 10 | 8 |
---|---|---|---|---|---|---|---|---|---|---|---|---|
Motor/Gearhead | 감속비 | 30 | 36 | 40 | 50 | 60 | 75 | 90 | 100 | 120 | 150 | 180 |
9CIDG□-40G / 9GBK□BMH | kgf.cm | 74.5 | 89.4 | 99.1 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 |
N.m | 7.5 | 8.9 | 9.9 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | |
lb-in | 65.8 | 78.9 | 87.5 | 88 | 88 | 88 | 88 | 88 | 88 | 88 | 88 |

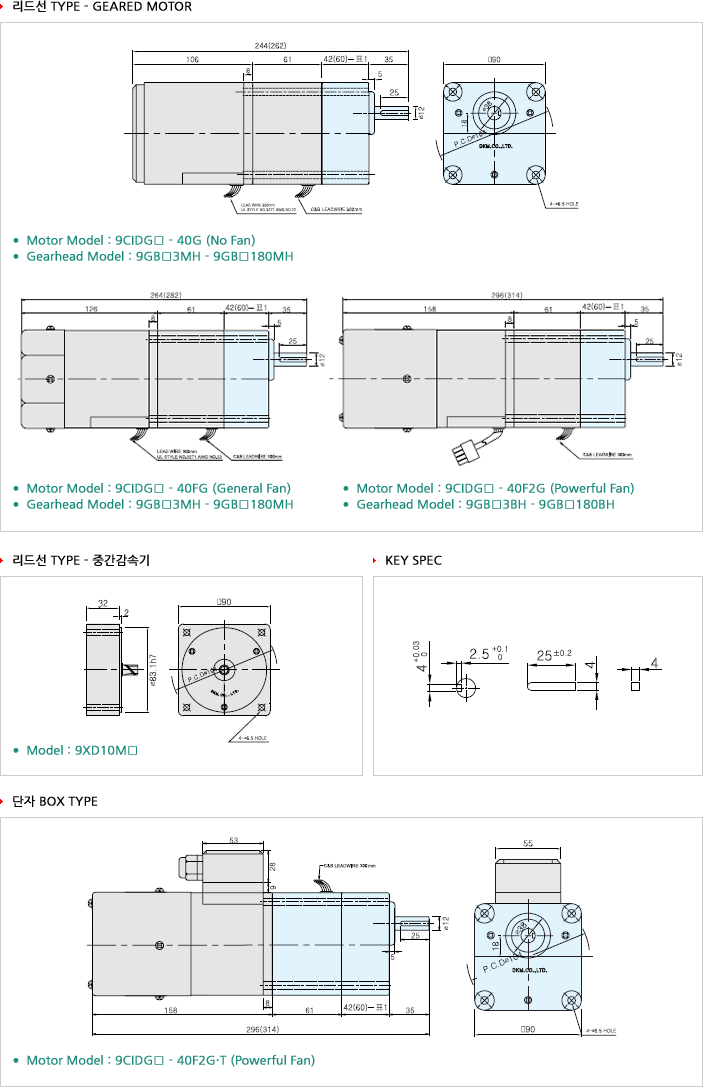

Size(mm) | Gear Ratio |
---|---|
42 | 9GB□ 3MH - 9GB□ 15MH |
60 | 9GB□ 18MH - 9GB□ 180MH |
Part | Weight (kg) | |
---|---|---|
Motor | 2.4 | |
Clutch & Brake | 1.35 | |
Decimal Gearhead | 0.5 | |
Gearhead | 9GB□3MH - 9GB□15MH | 0.67 |
9GB□18MH - 9GB□30MH | 0.96 | |
9GB□36MH - 9GB□180MH | 1.07 |
Model | Round Type | D-Cut Type | Key Type |
---|---|---|---|
9GBS3MH - 9GBS180MH | 9GBD3MH - 9GBD180MH | 9GBK3MH - 9GBK180MH | |
출력축 구분 |
Model | Gear Type |
---|---|
9CIDG□ - 40G | |
출력축 구분 |
* 상기 표는 출력축의 사양으로써 주문에 의해 제조되며 ★표시는 공장출하시 기본사양입니다.
4선식 | 3선식 | ||
---|---|---|---|
단상 (시계방향) | 단상 (반시계방향) | 단상 (시계, 반시계방향) | 삼상 (시계, 반시계방향) |
|
|
