홈 - 제품소개 - 모터 - 소형 모터 - DKM소형모터 생산품
Model | 출력 | 전압 | 주파수 | Motor 품명 | Gearhead 품명 | ||
---|---|---|---|---|---|---|---|
9CIDG□-60FP : 치절 SHAFT | |||||||

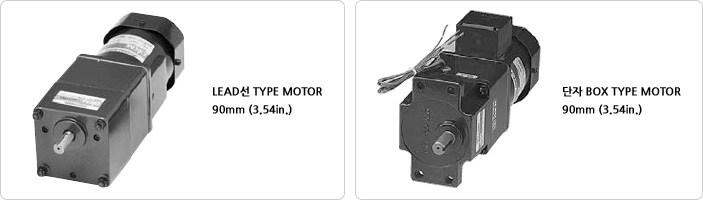

LEAD선 Type | 단자 Box Type | HP | W | VAC | Hz | (Induction Motor) | |
9CIDG1-60FP | 9CIDG1-60FP-T | 1/12 | 60 | 단상 110 | 60 | 9IDG1-60FP | 9PB(F)K□BH |
9CIDGB-60FP | 9CIDGB-60FP-T | 단상 115 | 60 | 9IDGB-60FP | |||
9CIDGC-60FP | 9CIDGC-60FP-T | 단상 220 | 50 | 9IDGC-60FP | |||
9CIDG2-60FP | 9CIDG2-60FP-T | 단상 220 | 60 | 9IDG2-60FP | |||
9CIDGE-60FP | 9CIDGE-60FP-T | 단상 230 | 50 | 9IDGE-60FP | |||
9CIDGF-60FP | 9CIDGF-60FP-T | 단상 230 | 60 | 9IDGF-60FP | |||
9CIDGG-60FP | 9CIDGG-60FP-T | 삼상 220 | 50 | 9IDGG-60FP | |||
9CIDG3-60FP | 9CIDG3-60FP-T | 삼상 220 | 60 | 9IDG3-60FP | |||
9CIDGI-60FP | 9CIDGI-60FP-T | 삼상 230 | 50 | 9IDGI-60FP | |||
9CIDGJ-60FP | 9CIDGJ-60FP-T | 삼상 230 | 60 | 9IDGJ-60FP | |||
9CIDGK-60FP | 9CIDGK-60FP-T | 삼상 380 | 50 | 9IDGK-60FP | |||
9CIDG4-60FP | 9CIDG4-60FP-T | 삼상 380 | 60 | 9IDG4-60FP | |||
9CIDGM-60FP | 9CIDGM-60FP-T | 삼상 400 | 50 | 9IDGM-60FP | |||
9CIDGN-60FP | 9CIDGN-60FP-T | 삼상 440 | 50 | 9IDGN-60FP | |||
9CIDG5-60FP | 9CIDG5-60FP-T | 삼상 440 | 60 | 9IDG5-60FP |
60Hz
품명 | 회전속도(rpm) | 900 | 600 | 500 | 360 | 300 | 240 | 200 | 144 | 120 | 100 | 90 | 72 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Motor/Gearhead | 감속비 | 2 | 3 | 3.6 | 5 | 6 | 7.5 | 9 | 12.5 | 15 | 18 | 20 | 25 |
9CIDG□-60FP / 9PBK□BH, 9PFK□BH | kgf.cm | 7.5 | 9.7 | 11.7 | 16.2 | 19.4 | 24.3 | 29.2 | 36.5 | 43.8 | 52.6 | 59.0 | 66.0 |
N.m | 0.8 | 1.0 | 1.2 | 1.6 | 1.9 | 2.4 | 2.9 | 3.7 | 4.4 | 5.3 | 5.9 | 6.6 | |
lb-in | 6.6 | 8.6 | 10 | 14 | 17 | 21 | 26 | 32 | 39 | 46 | 52 | 58 |
품명 | 회전속도(rpm) | 60 | 50 | 45 | 36 | 30 | 24 | 20 | 18 | 15 | 12 | 10 |
---|---|---|---|---|---|---|---|---|---|---|---|---|
Motor/Gearhead | 감속비 | 30 | 36 | 40 | 50 | 60 | 75 | 90 | 100 | 120 | 150 | 180 |
9CIDG□-60FP / 9PBK□BH, 9PFK□BH | kgf.cm | 79.2 | 95 | 106 | 132 | 158 | 177 | 200 | 200 | 200 | 200 | 200 |
N.m | 7.9 | 9.5 | 10.6 | 13.2 | 15.8 | 17.7 | 20 | 20 | 20 | 20 | 20 | |
lb-in | 70 | 84 | 94 | 117 | 140 | 156 | 177 | 177 | 177 | 177 | 177 |
50Hz
품명 | 회전속도(rpm) | 750 | 500 | 417 | 300 | 250 | 200 | 167 | 120 | 100 | 83 | 75 | 60 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Motor/Gearhead | 감속비 | 2 | 3 | 3.6 | 5 | 6 | 7.5 | 9 | 12.5 | 15 | 18 | 20 | 25 |
9CIDG□-60FP / 9PBK□BH, 9PFK□BH | kgf.cm | 10.0 | 12.2 | 14.6 | 20.3 | 24 | 30 | 37 | 46 | 55 | 66 | 72 | 83 |
N.m | 1.0 | 1.2 | 1.5 | 2.0 | 2.4 | 3.0 | 3.7 | 4.6 | 5.5 | 6.6 | 7.2 | 8.3 | |
lb-in | 8.8 | 10.8 | 12.9 | 17.9 | 21.5 | 26.8 | 32.2 | 40.3 | 48.4 | 58.0 | 63.6 | 72.8 |
품명 | 회전속도(rpm) | 50 | 42 | 38 | 30 | 25 | 20 | 17 | 15 | 13 | 10 | 8 |
---|---|---|---|---|---|---|---|---|---|---|---|---|
Motor/Gearhead | 감속비 | 30 | 36 | 40 | 50 | 60 | 75 | 90 | 100 | 120 | 150 | 180 |
9CIDG□-60FP / 9PBK□BH, 9PFK□BH | kgf.cm | 99 | 119 | 132 | 165 | 198 | 200 | 200 | 200 | 200 | 200 | 200 |
N.m | 9.9 | 11.9 | 13.2 | 16.5 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | |
lb-in | 87 | 105 | 117 | 146 | 175 | 177 | 177 | 177 | 177 | 177 | 177 |
Size(mm) | Gear Ratio |
---|---|
42 | 9GB□ 3MH - 9GB□ 15MH |
60 | 9GB□ 18MH - 9GB□ 180MH |
Part | Weight (kg) | |
---|---|---|
Motor | 2.6 | |
Clutch & Brake | 1.35 | |
Decimal Gearhead | 0.5 | |
Gearhead | 9GB□3MH - 9GB□15MH | 0.67 |
9GB□18MH - 9GB□30MH | 0.96 | |
9GB□36MH - 9GB□180MH | 1.07 |
Model | Round Type | D-Cut Type | Key Type |
---|---|---|---|
9GBS3MH - 9GBS180MH | 9GBD3MH - 9GBD180MH | 9GBK3MH - 9GBK180MH | |
출력축 구분 |
Model | Gear Type |
---|---|
9CIDG□ - 40G | |
출력축 구분 |
* 상기 표는 출력축의 사양으로써 주문에 의해 제조되며 ★표시는 공장출하시 기본사양입니다.
Size(mm) | Gear Ratio |
---|---|
42 | 9GB□ 3MH - 9GB□ 15MH |
60 | 9GB□ 18MH - 9GB□ 180MH |
Part | Weight (kg) | |
---|---|---|
Motor | 2.6 | |
Clutch & Brake | 1.35 | |
Decimal Gearhead | 0.5 | |
Gearhead | 9P□□3BH - 9P□□9BH | 1.3 |
9P□□12.5BH - 9P□□18BH | 1.3 | |
9P□□25BH - 9P□□60BH | 1.4 | |
9P□□90BH - 9P□□180BH | 1.4 |
Model | Round Type | D-Cut Type | Key Type |
---|---|---|---|
9P□S3BH - 9P□S180BH | 9P□D3BH - 9P□D180BH | 9P□K3BH - 9P□K180BH | |
출력축 구분 |
Model | Gear Type |
---|---|
9CIDG□ - 60 | |
출력축 구분 |
* 상기 표는 출력축의 사양으로써 주문에 의해 제조되며 ★표시는 공장출하시 기본사양입니다.
4선식 | 3선식 | ||
---|---|---|---|
단상 (시계방향) | 단상 (반시계방향) | 단상 (시계, 반시계방향) | 삼상 (시계, 반시계방향) |
|
|
