홈 - 제품소개 - 모터 - 소형 모터 - DKM소형모터 생산품
Model | 출력 | 전압 | 주파수 | 속도가변범위 | 기동 Torque | |||||
---|---|---|---|---|---|---|---|---|---|---|
8SDG□-25G : 치절 SHAFT 8SDS□-25 : 둥근(丸) SHAFT |
||||||||||
LEAD선 Type | 단자 Box Type | HP | W | VAC | Hz | rpm | gfcm | nM,m | oz-in | |
8SDG(S)1-25G | 8SDG(S)1-25G-T | 1/30 | 25 | 단상 110 | 60 | 90~1700 | 1050 | 105 | 14.7 | |
8SDG(S)B-25G | 8SDG(S)B-25G-T | 단상 115 | 60 | |||||||
8SDG(S)C-25G | 8SDG(S)C-25G-T | 단상 220 | 50 | 90~1400 | 870 | 87 | 12.2 | |||
8SDG(S)2-25G | 8SDG(S)2-25G-T | 단상 220 | 60 | 90~1700 | ||||||
8SDG(S)E-25G | 8SDG(S)E-25G-T | 단상 230 | 50 | 90~1400 | ||||||
8SDG(S)F-25G | 8SDG(S)F-25G-T | 단상 230 | 60 | 90~1700 | ||||||
Model | 허용 Torque | 전류 | 콘덴서 | |||||||
8SDG□-25G : 치절 SHAFT 8SDS□-25 : 둥근(丸) SHAFT |
1200rpm | 900rpm | ||||||||
LEAD선 Type | 단자 Box Type | gfcm | nM,m | oz-in | gfcm | nM,m | oz-in | A | ㎌ | V |
8SDG(S)1-25G | 8SDG(S)1-25G-T | 2000 | 200 | 28.0 | 500 | 50 | 7.0 | 0.60 | 6.0 | 250 |
8SDG(S)B-25G | 8SDG(S)B-25G-T | |||||||||
8SDG(S)C-25G | 8SDG(S)C-25G-T | 1900 | 190 | 26.6 | 430 | 43 | 6.0 | 0.30 | 2.0 | 400 |
8SDG(S)2-25G | 8SDG(S)2-25G-T | 1300 | 130 | 18.2 | 430 | 43 | 6.0 | |||
8SDG(S)E-25G | 8SDG(S)E-25G-T | 1900 | 190 | 26.6 | 470 | 47 | 6.6 | |||
8SDG(S)F-25G | 8SDG(S)F-25G-T | 1300 | 130 | 18.2 | 430 | 43 | 6.0 |
Motor/Gearhead | rpm | 전압(V) | 감속비 | 3 | 3.6 | 5 | 6 | 7.5 | 9 | 12.5 | 15 | 18 | 25 | 30 | 36 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
8SDG□-25G / 8GBK□BMH | 1200 | 110/115 60Hz |
kgf.cm | 4.9 | 5.8 | 8.1 | 9.7 | 12 | 15 | 20 | 24 | 29 | 37 | 44 | 53 |
N.m | 0.49 | 0.58 | 0.81 | 0.97 | 1.2 | 1.5 | 2.0 | 2.4 | 2.9 | 3.7 | 4.4 | 5.3 | |||
lb-in | 4.33 | 5.12 | 7.2 | 8.6 | 10.6 | 13.2 | 17.7 | 21.2 | 25.6 | 33 | 39 | 47 | |||
220/230 60Hz |
kgf.cm | 3.2 | 3.8 | 5.3 | 6.3 | 7.9 | 9.5 | 13 | 16 | 19 | 24 | 28 | 34 | ||
N.m | 0.32 | 0.38 | 0.53 | 0.63 | 0.79 | 0.95 | 1.3 | 1.6 | 1.9 | 2.4 | 2.8 | 3.4 | |||
lb-in | 2.8 | 3.4 | 4.7 | 5.6 | 7.0 | 8.4 | 11.5 | 14.1 | 16.8 | 21 | 25 | 30 | |||
220/230 50Hz |
kgf.cm | 4.6 | 5.5 | 7.7 | 9.2 | 12 | 14 | 19 | 23 | 28 | 35 | 42 | 50 | ||
N.m | 0.46 | 0.55 | 0.77 | 0.92 | 1.2 | 1.4 | 1.9 | 2.3 | 2.8 | 3.5 | 4.2 | 5.0 | |||
lb-in | 4.06 | 4.86 | 6.8 | 8.1 | 10.6 | 12.4 | 16.8 | 20.3 | 24.7 | 31 | 37 | 44 | |||
전압(V) | 감속비 | 40 | 50 | 60 | 75 | 90 | 100 | 120 | 150 | 180 | 250 | 300 | 360 | ||
110/115 60Hz |
kgf.cm | 58 | 66 | 79 | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 | ||
N.m | 5.8 | 6.6 | 7.9 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | |||
lb-in | 51 | 58 | 70 | 71 | 71 | 71 | 71 | 71 | 71 | 71 | 71 | 71 | |||
220 60Hz |
kgf.cm | 39 | 43 | 51 | 64 | 77 | 80 | 80 | 80 | 80 | 80 | 80 | 80 | ||
N.m | 3.9 | 4.3 | 5.1 | 6.4 | 7.7 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | |||
lb-in | 34 | 38 | 45 | 57 | 68 | 71 | 71 | 71 | 71 | 71 | 71 | 71 | |||
230 50Hz |
kgf.cm | 57 | 63 | 75 | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 | ||
N.m | 5.7 | 6.3 | 7.5 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | |||
lb-in | 50 | 56 | 66 | 71 | 71 | 71 | 71 | 71 | 71 | 71 | 71 | 71 |
Motor/Gearhead | rpm | 전압(V) | 감속비 | 3 | 3.6 | 5 | 6 | 7.5 | 9 | 12.5 | 15 | 18 | 25 | 30 | 36 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
8SDG□-25G / 8GBK□BMH | 90 | 110/115 60Hz |
kgf.cm | 1.2 | 1.5 | 2 | 2.4 | 3 | 3.6 | 5.1 | 6.7 | 7.3 | 9.1 | 11 | 13 |
N.m | 0.12 | 0.15 | 0.20 | 0.24 | 0.30 | 0.36 | 0.51 | 0.61 | 0.73 | 0.91 | 1.1 | 1.3 | |||
lb-in | 1.06 | 1.32 | 1.8 | 2.1 | 2.6 | 3.2 | 4.5 | 5.4 | 6.4 | 8 | 10 | 11 | |||
220/230 60Hz |
kgf.cm | 1.0 | 1.3 | 1.7 | 2.1 | 2.6 | 3.1 | 4.4 | 5.2 | 6.3 | 7.8 | 9.4 | 11 | ||
N.m | 0.10 | 0.13 | 0.17 | 0.21 | 0.26 | 0.31 | 0.44 | 0.52 | 0.63 | 0.78 | 0.94 | 1.1 | |||
lb-in | 0.88 | 1.15 | 1.5 | 1.9 | 2.3 | 2.7 | 3.9 | 4.6 | 5.6 | 6.9 | 8.3 | 9.4 | |||
220/230 50Hz |
kgf.cm | 1.1 | 1.4 | 1.9 | 2.3 | 2.9 | 3.4 | 4.8 | 5.7 | 6.9 | 8.6 | 10 | 12 | ||
N.m | 0.11 | 0.14 | 0.19 | 0.23 | 0.29 | 0.34 | 0.48 | 0.57 | 0.69 | 0.86 | 1.0 | 1.2 | |||
lb-in | 0.97 | 1.24 | 1.68 | 2.03 | 2.56 | 3.0 | 4.2 | 5.0 | 6.1 | 7.6 | 8.8 | 10.6 | |||
전압(V) | 감속비 | 40 | 50 | 60 | 75 | 90 | 100 | 120 | 150 | 180 | 250 | 300 | 360 | ||
110/115 60Hz |
kgf.cm | 15 | 17 | 20 | 25 | 30 | 33 | 40 | 50 | 59 | 65 | 80 | 80 | ||
N.m | 1.5 | 1.7 | 2.0 | 2.5 | 3.0 | 3.3 | 4.0 | 5.0 | 5.9 | 6.5 | 8 | 8 | |||
lb-in | 13 | 15 | 18 | 22 | 26 | 29 | 35 | 44 | 52 | 57 | 71 | 71 | |||
220/230 60Hz |
kgf.cm | 13 | 14 | 17 | 31 | 26 | 28 | 34 | 43 | 51 | 55 | 75 | 80 | ||
N.m | 1.3 | 1.4 | 1.7 | 3.1 | 2.6 | 2.8 | 3.4 | 4.3 | 5.1 | 5.5 | 7.5 | 8 | |||
lb-in | 11.5 | 12 | 15 | 19 | 23 | 25 | 30 | 38 | 45 | 49 | 66 | 71 | |||
220/230 50Hz |
kgf.cm | 14 | 16 | 19 | 23 | 28 | 31 | 37 | 47 | 56 | 65 | 80 | 80 | ||
N.m | 1.4 | 1.6 | 1.9 | 2.3 | 2.8 | 3.1 | 3.7 | 4.7 | 5.6 | 6.5 | 8 | 8 | |||
lb-in | 12.4 | 14 | 17 | 20 | 25 | 27 | 33 | 42 | 49 | 57 | 71 | 71 |

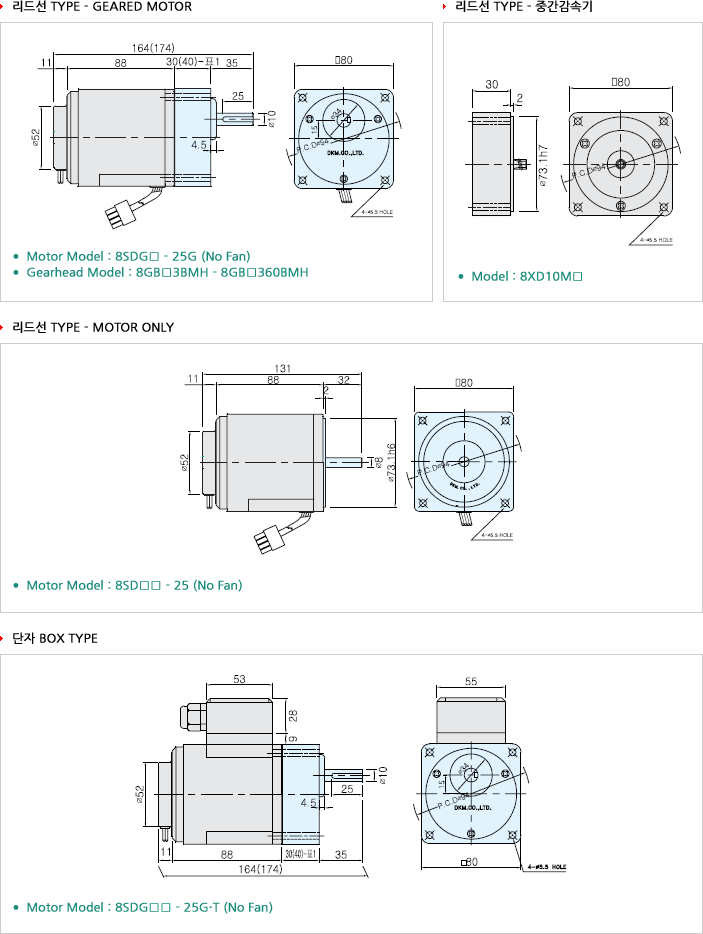

Motor | Gearhead |
---|---|
Size(mm) | Gear Ratio |
---|---|
30 | 8GB□ 3BMH - 8GB□ 18BMH |
40 | 8GB□ 25BMH - 8GB□ 360BMH |
Part | Weight (kg) | |
---|---|---|
Motor | 1.7 | |
Decimal Gearhead | 0.44 | |
Gearhead | 8GB□ 3BMH - 8GB□ 18BMH | 0.48 |
8GB□ 25BMH - 8GB□ 30BMH | 0.61 | |
8GB□ 36BMH - 8GB□ 180BMH | 0.67 | |
8GB□ 200BMH - 8GB□ 360BMH | 0.63 |
Model | Round Type | D-Cut Type | Key Type |
---|---|---|---|
8GBS3BMH - 8GBS360BMH | 8GBD3BMH - 8GBD360BMH | 8GBK3BMH - 8GBK360BMH | |
출력축 구분 |
Model | Gear Type | Round Type | D-Cut Type | Key Type |
---|---|---|---|---|
8SDG□ - 25G | 8SDS□ - 25 | 8SDD□ - 25 | 8SDK□ - 25 | |
출력축 구분 |
* 상기 표는 출력축의 사양으로써 주문에 의해 제조되며 ★표시는 공장출하시 기본사양입니다.
