홈 - 제품소개 - 모터 - 소형 모터 - DKM소형모터 생산품

Model 출력 전압 주파수 속도가변범위 기동 Torque
9SDG□-60F(F2)P : 치절 SHAFT
9SDS□-60F(F2) : D-CUT SHAFT
LEAD선 Type 단자 Box Type HP W VAC Hz rpm gfcm nM,m oz-in
9SDG(D)1-60FP 9SDG(D)1-60FP-T 1/12 60 단상 110 60 90~1700 2850 285 39.9
9SDG(D)B-60FP 9SDG(D)B-60FP-T 단상 115 60
9SDG(D)C-60FP 9SDG(D)C-60FP-T 단상 220 50 90~1400 2400 240 33.6
9SDG(D)2-60FP 9SDG(D)2-60FP-T 단상 220 60 90~1700
9SDG(D)E-60FP 9SDG(D)E-60FP-T 단상 230 50 90~1400
9SDG(D)F-60FP 9SDG(D)F-60FP-T 단상 230 60 90~1700
Model 허용 Torque 전류 콘덴서
9SDG□-60F(F2)P : 치절 SHAFT
9SDS□-60F(F2) : D-CUT SHAFT		 1200rpm 900rpm
LEAD선 Type 단자 Box Type gfcm nM,m oz-in gfcm nM,m oz-in A ㎌ V
9SDG(D)1-60FP 9SDG(D)1-60FP-T 4900 490 68.6 2000 200 28.0 1.20 16 250
9SDG(D)B-60FP 9SDG(D)B-60FP-T
9SDG(D)C-60FP 9SDG(D)C-60FP-T 4900 490 68.6 1400 140 19.6 0.60 4 400
9SDG(D)2-60FP 9SDG(D)2-60FP-T 4500 450 63.0 1600 160 22.4
9SDG(D)E-60FP 9SDG(D)E-60FP-T 4900 490 68.6 1400 140 19.6
9SDG(D)F-60FP 9SDG(D)F-60FP-T 4500 450 63.0 1600 160 22.4
  • '치절 SHAFT'는 감속기 부착용이고 'D-CUT SHAFT'는 MOTOR 단독입니다.
  • 상기 품명중 색이 칠해진 부분은 국내용(60Hz)입니다.
  • THERMAL PROTECTOR가 내장되어 있습니다. MOTOR가 어떠한 원인에 의해 과열되면 THERMAL PROTECTOR가 작동해 MOTOR를 정지시킵니다. MOTOR의 온도가 내려 가면 자동적으로 운전을 다시 시작하므로 점검작업은 반드시 전원을 끈 상태에서 실시하여 주십시오. 단상 50Hz 및 수출용 MOTOR의 경우에는 THERMAL PROTECTOR가 기본적으로 부착되며 그 외의 경우에는 주문에 의해 부착됩니다. F2 타력 FAN을 부착하면 10℃ 이상의 온도저하로 냉각효과를 높일 수 있습니다.

Motor/Gearhead rpm 전압(V) 감속비 2 3 3.6 5 6 7.5 9 12.5 15 18 20 25
9SDG□-60P / 9PB(F)K□BH 1200 110/115
60Hz		 kgf.cm 10 12 14 20 24 30 36 45 54 64 70 81
N.m 1.0 1.2 1.4 2.0 2.4 3.0 3.6 4.5 5.4 6.4 7.0 8.1
lb-in 8.8 10.6 12.4 17.7 21 26 32 40 48 57 62 72
220/230
60Hz		 kgf.cm 9 11 13 18 22 27 33 41 49 59 68 74
N.m 0.9 1.1 1.3 1.8 2.2 2.7 3.3 4.1 4.9 5.9 6.8 7.4
lb-in 7.9 9.7 11.5 15.9 19.4 24 29 36 43 52 60 65
220/230
50Hz		 kgf.cm 10 12 14 20 24 30 36 45 54 64 70 81
N.m 1.0 1.2 1.4 2.0 2.4 3.0 3.6 4.5 5.4 6.4 7.0 8.1
lb-in 8.8 10.6 12.4 17.7 21 26 32 40 48 57 62 72
전압(V) 감속비 30 36 40 50 60 75 90 100 120 150 180
110/115
60Hz		 kgf.cm 97 116 132 162 194 200 200 200 200 200 200
N.m 9.7 11.6 13.2 16.2 19.4 20 20 20 20 20 20
lb-in 86 102 117 143 171 177 177 177 177 177 177
220
60Hz		 kgf.cm 89 107 119 149 178 199 200 200 200 200 200
N.m 8.9 10.7 11.9 14.9 17.8 19.9 20 20 20 20 20
lb-in 79 94 105 132 157 176 177 177 177 177 177
230
50Hz		 kgf.cm 97 116 132 162 194 200 200 200 200 200 200
N.m 9.7 11.6 13.2 16.2 19.4 20 20 20 20 20 20
lb-in 86 102 117 143 171 177 177 177 177 177 177
Motor/Gearhead rpm 전압(V) 감속비 2 3 3.6 5 6 7.5 9 12.5 15 18 20 25
9SDG□-60P / 9PB(F)K□BH 90 110/115
60Hz		 kgf.cm 4.7 4.9 5.8 8.1 9.7 12 15 18 22 26 30 33
N.m 0.47 0.49 0.58 0.81 0.97 1.2 1.5 1.8 2.2 2.6 3.0 3.3
lb-in 4.2 4.3 5.1 7.2 8.6 10.6 13.2 15.9 19.5 23 26 29
220/230
60Hz		 kgf.cm 3.7 3.9 4.7 6.5 7.8 9.7 12 15 18 21 24 26
N.m 0.37 0.39 0.47 0.65 0.78 0.97 1.2 1.5 1.8 2.1 2.4 2.6
lb-in 3.3 3.4 4.2 5.7 6.9 8.6 10.6 13.2 15.9 19 21 23
220/230
50Hz		 kgf.cm 3.0 3.4 4.1 5.7 6.8 8.5 10 13 15 18 20 23
N.m 0.3 0.34 0.41 0.57 0.68 0.85 1.0 1.3 1.5 1.8 2.0 2.3
lb-in 2.6 3.0 3.6 5.0 6.0 7.5 8.8 11.5 13.2 15.9 17.7 20.3
전압(V) 감속비 30 36 40 50 60 75 90 100 120 150 180
110/115
60Hz		 kgf.cm 40 48 53 66 79 89 106 118 142 177 200
N.m 4.0 4.8 5.3 6.6 7.9 8.9 10.6 11.8 14.2 17.7 20
lb-in 35 42 47 58 70 79 94 104 125 156 177
220/230
60Hz		 kgf.cm 32 38 43 53 63 71 85 94 113 142 170
N.m 3.2 3.8 4.3 5.3 6.3 7.1 8.5 9.4 11.3 14.2 17
lb-in 28 34 38 47 56 63 75 83 100 125 150
220/230
50Hz		 kgf.cm 28 33 37 46 55 62 74 83 99 124 149
N.m 2.8 3.3 3.7 4.6 5.5 6.2 7.4 8.3 9.9 12.4 14.9
lb-in 25 29 33 41 49 55 65 73 87 109 132
  • MOTOR의 품명중 □에는 PHASE&VOLTAGE의 코드가 들어갑니다.
  • GEARHEAD와 중간 GEARHEAD는 별매입니다.
  • GEARHEAD의 품명중 □에는 감속비가 들어갑니다. 색이 칠해진 부분은 MOTOR 출력축과 같은 방향, 그 외 흰색부분은 반대방향입니다.
  • 회전속도는 MOTOR 동기회전속도(50Hz：1500rpm, 60Hz：1800rpm)를 기준으로 감속비로 나누어 계산합니다. 실제 회전속도는 부하의 크기에 따라 표시보다 2~20% 정도 느립니다.
  • 표의 감속비보다 더 감속하고자 할 경우는 GEARHEAD와 MOTOR 사이에 감속비 10의 중간감속기를 설치할 수 있습니다. 이와 같이 중간감속기를 설치하면 속도만 1/10로 줄어들며 최대 허용TORQUE가 증가되지는 않습니다. 이 경우의 최대허용 TORQUE는 20N.m/200Kgfcm 입니다

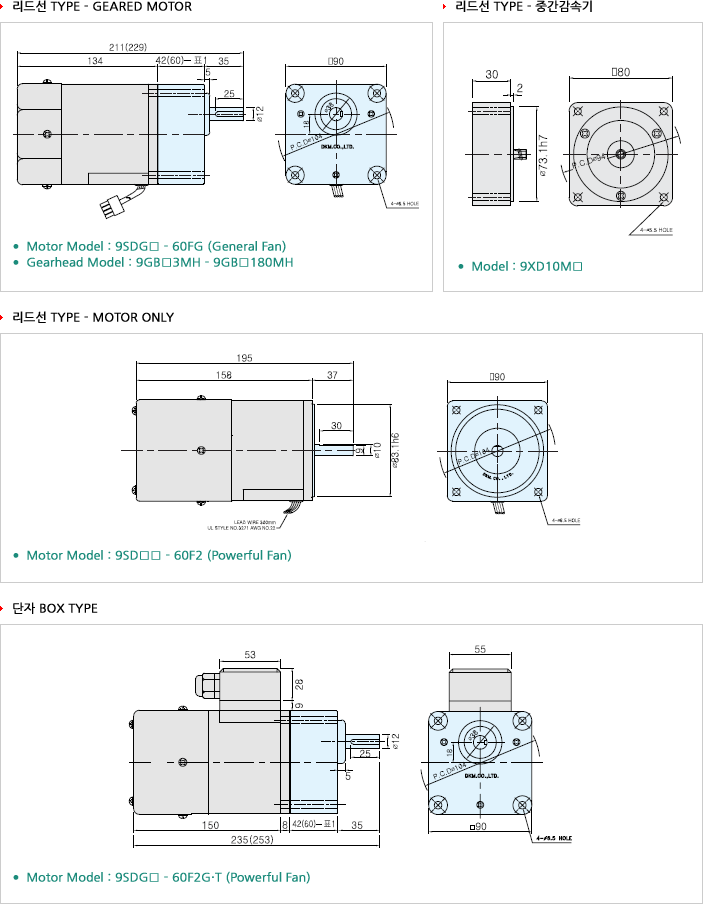

Key Spec
Motor Gearhead
42(60)
Size(mm) Gear Ratio
42 9GB□ 3MH - 9GB□ 15MH
60 9GB□ 18MH - 9GB□ 180MH
Weight
Part Weight (kg)
Motor 2.7
Decimal Gearhead 0.5
Gearhead 9GB□3MH - 9GB□15MH 0.67
9GB□18MH - 9GB□30MH 0.96
9GB□36MH - 9GB□180MH 1.07
Gearhead 출력축 사양
Model Round Type D-Cut Type Key Type
9GBS3MH - 9GBS180MH 9GBD3MH - 9GBD180MH 9GBK3MH - 9GBK180MH
출력축 구분
Motor 출력축 사양
Model Gear Type Round Type D-Cut Type Key Type
9SDG□ - 60G 9SDS□ - 60 9SDD□ - 60 9SDK□ - 60
출력축 구분

* 상기 표는 출력축의 사양으로써 주문에 의해 제조되며 ★표시는 공장출하시 기본사양입니다.

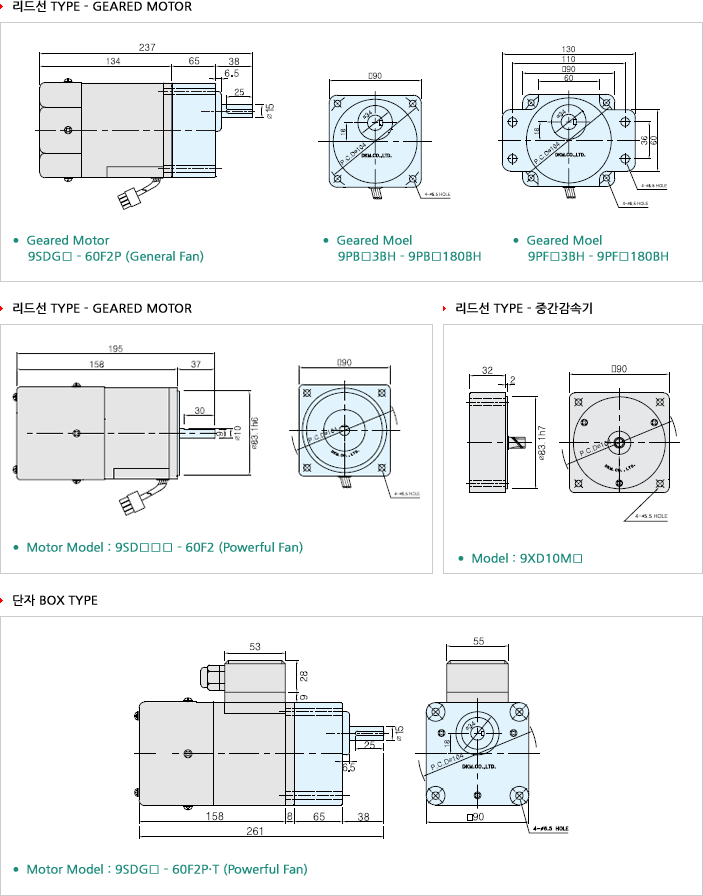

Key Spec
Motor Gearhead
Weight
Part Weight (kg)
Motor 2.7
Decimal Gearhead 0.5
Gearhead 9P□□3BH - 9GB□□9BH 1.3
9P□□12.5BH - 9GB□□18BH 1.3
9P□□25BH - 9GB□□60BH 1.4
9P□□90BH - 9GB□□180BH 1.4
Gearhead 출력축 사양
Model Round Type D-Cut Type Key Type
9P□S3BH - 9P□S180BH 9P□D3BH - 9P□D180BH 9P□K3BH - 9P□K180BH
출력축 구분
Motor 출력축 사양
Model Gear Type Round Type D-Cut Type Key Type
9SDG□ - 60□P 9SDS□ - 60□ 9SDD□ - 60□ 9SDK□ - 60□
출력축 구분

* 상기 표는 출력축의 사양으로써 주문에 의해 제조되며 ★표시는 공장출하시 기본사양입니다.
