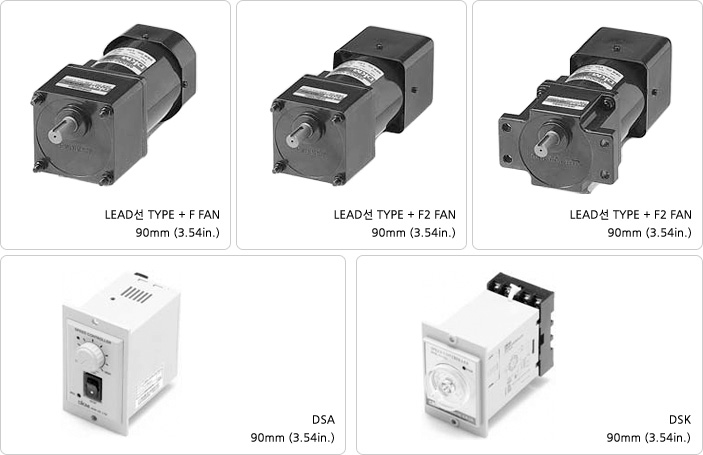

홈 - 제품소개 - 모터 - 소형 모터 - DKM소형모터 생산품

Model 출력 전압 주파수 속도가변범위 기동 Torque
9SDG□-90F(F2)P(H) : 치절 SHAFT
9SDS□-90F(F2) : D-CUT SHAFT
LEAD선 Type 단자 Box Type HP W VAC Hz rpm gfcm nM,m oz-in
9SDG(D)1-90FP 9SDG(D)1-90FP-T 1/8 90 단상 110 60 90~1700 4200 420 58.8
9SDG(D)B-90FP 9SDG(D)B-90FP-T 단상 115 60
9SDG(D)C-90FP 9SDG(D)C-90FP-T 단상 220 50 90~1400 4200 420 58.8
9SDG(D)2-90FP 9SDG(D)2-90FP-T 단상 220 60 90~1700
9SDG(D)E-90FP 9SDG(D)E-90FP-T 단상 230 50 90~1400
9SDG(D)F-90FP 9SDG(D)F-90FP-T 단상 230 60 90~1700
Model 허용 Torque 전류 콘덴서
9SDG□-90F(F2)P(H) : 치절 SHAFT
9SDS□-90F(F2) : D-CUT SHAFT		 1200rpm 900rpm
LEAD선 Type 단자 Box Type gfcm nM,m oz-in gfcm nM,m oz-in A ㎌ V
9SDG(D)1-90FP 9SDG(D)1-90FP-T 6900 690 96.6 2000 200 28.0 2.10 20 250
9SDG(D)B-90FP 9SDG(D)B-90FP-T
9SDG(D)C-90FP 9SDG(D)C-90FP-T 6900 690 96.6 2300 230 32.2 1.00 5.0 400
9SDG(D)2-90FP 9SDG(D)2-90FP-T 6300 630 88.2 2600 260 36.4
9SDG(D)E-90FP 9SDG(D)E-90FP-T 6900 690 96.6 2300 230 32.2
9SDG(D)F-90FP 9SDG(D)F-90FP-T 6300 630 88.2 2600 260 36.4
  • '치절 SHAFT'는 감속기 부착용이고 'D-CUT SHAFT'는 MOTOR 단독입니다.
  • 상기 품명중 색이 칠해진 부분은 국내용(60Hz)입니다.
  • THERMAL PROTECTOR가 내장되어 있습니다. MOTOR가 어떠한 원인에 의해 과열되면 THERMAL PROTECTOR가 작동해 MOTOR를 정지시킵니다. MOTOR의 온도가 내려 가면 자동적으로 운전을 다시 시작하므로 점검작업은 반드시 전원을 끈 상태에서 실시하여 주십시오. 단상 50Hz 및 수출용 MOTOR의 경우에는 THERMAL PROTECTOR가 기본적으로 부착되며 그 외의 경우에는 주문에 의해 부착됩니다. F2 타력 FAN을 부착하면 10℃ 이상의 온도저하로 냉각효과를 높일 수 있습니다.

Motor/Gearhead rpm/전압(V) 감속비 2 3 3.6 5 6 7.5 9 12.5 15 18 20 25
9SDG□-90FP / 9PB(F)K□BH 1200rpm kgf.cm 16 18 21 30 35 44 53 67 80 96 100 120
N.m 1.6 1.8 2.1 3.0 3.5 4.4 5.3 6.7 8.0 9.6 10.0 12.0
lb-in 14.4 15.9 18.5 26 31 39 47 59 71 85 88 106
90rpm 110/115
60Hz		 kgf.cm 4.5 4.9 5.8 8.1 9.7 12 15 18 22 26 30 33
N.m 0.45 0.49 0.58 0.81 0.97 1.2 1.5 1.8 2.2 2.6 3.0 3.3
lb-in 4.0 4.3 5.1 7.2 8.6 10.6 12 16 19 23 26 29
220/230
60Hz		 kgf.cm 6.0 6.3 7.6 11 13 16 19 24 28 34 40 43
N.m 0.60 0.63 0.76 1.1 1.3 1.6 1.9 2.4 2.8 3.4 4.0 4.3
lb-in 5.30 5.56 6.71 9.7 11.5 14.1 16.8 21 25 30 35 38
220/230
50Hz		 kgf.cm 5.2 5.6 6.7 9.3 11 14 17 21 25 30 35 38
N.m 0.52 0.56 0.67 0.93 1.1 1.4 1.7 2.1 2.5 3.0 3.5 3.8
lb-in 4.59 4.94 5.92 8.2 9.7 12.4 15 19 22 26 31 34
Motor/Gearhead rpm/전압(V) 감속비 30 36 40 50 60 75 90 100 120 150 180
9SDG□-90FP / 9PB(F)K□BH 1200rpm kgf.cm 145 173 200 200 200 200 200 200 200 200 200
N.m 14.5 17.3 20 20 20 20 20 20 20 20 20
lb-in 128 153 177 177 177 177 177 177 177 177 177
90rpm 110/115
60Hz		 kgf.cm 40 48 53 66 79 89 106 118 142 177 200
N.m 4.0 4.8 5.3 6.6 7.9 8.9 10.6 11.8 14.2 17.7 20
lb-in 35 42 47 58 70 79 94 104 125 156 177
220/230
60Hz		 kgf.cm 51 62 70 86 103 115 138 153 184 200 200
N.m 5.1 6.2 7.0 8.6 10.3 11.5 13.8 15.3 18.4 20 20
lb-in 45 55 62 76 91 102 122 135 162 177 177
220/230
50Hz		 kgf.cm 46 55 60 76 91 102 122 136 163 200 200
N.m 4.6 5.5 6.0 7.6 9.1 10.2 12.2 13.6 16.3 20 20
lb-in 41 49 53 67 80 90 108 120 144 177 177
Motor/Gearhead rpm/전압(V) 감속비 40 50 60 75 90 100 120 150 180
9SDG□-90FH / 9HBK□BH 1200rpm kgf.cm 200 241 289 300 300 300 300 300 300
N.m 20 24.1 28.9 30 30 30 30 30 30
lb-in 177 213 255 265 265 265 265 265 265
90rpm 110/115
60Hz		 kgf.cm 50 66 79 89 106 118 142 177 212
N.m 5.0 6.6 7.9 8.9 10.6 11.8 14.2 17.7 21.2
lb-in 44 58 70 79 94 104 125 156 187
220/230
60Hz		 kgf.cm 60 86 103 115 138 153 184 230 276
N.m 6.0 8.6 10.3 11.5 13.8 15.3 18.4 23.0 27.6
lb-in 53 76 91 102 122 135 162 203 244
220/230
50Hz		 kgf.cm 55 76 91 102 122 136 163 204 244
N.m 5.5 7.6 9.1 10.2 12.2 13.6 16.3 20.4 24.4
lb-in 49 67 80 90 108 120 144 180 215
  • MOTOR의 품명중 □에는 PHASE&VOLTAGE의 코드가 들어갑니다.
  • GEARHEAD와 중간 GEARHEAD는 별매입니다.
  • GEARHEAD의 품명중 □에는 감속비가 들어갑니다. 색이 칠해진 부분은 MOTOR 출력축과 같은 방향, 그 외 흰색 부분은 반대방향입니다.
  • 회전속도는 MOTOR 동기회전속도(50Hz：1500rpm, 60Hz：1800rpm)를 기준으로 감속비로 나누어 계산합니다. 실제 회전속도는 부하의 크기에 따라 표시보다 2~20% 정도 느립니다.
  • 표의 감속비보다 더 감속하고자 할 경우는 GEARHEAD와 MOTOR 사이에 감속비 10의 중간감속기를 설치할 수 있습니다. 이와 같이 중간감속기를 설치하면 속도만 1/10로 줄어들며 최대 허용TORQUE가 증가되지는 않습니다.
    이 경우의 최대허용 TORQUE는 P TYPE：200Kgfcm, H TYPE：300Kgfcm 입니다.

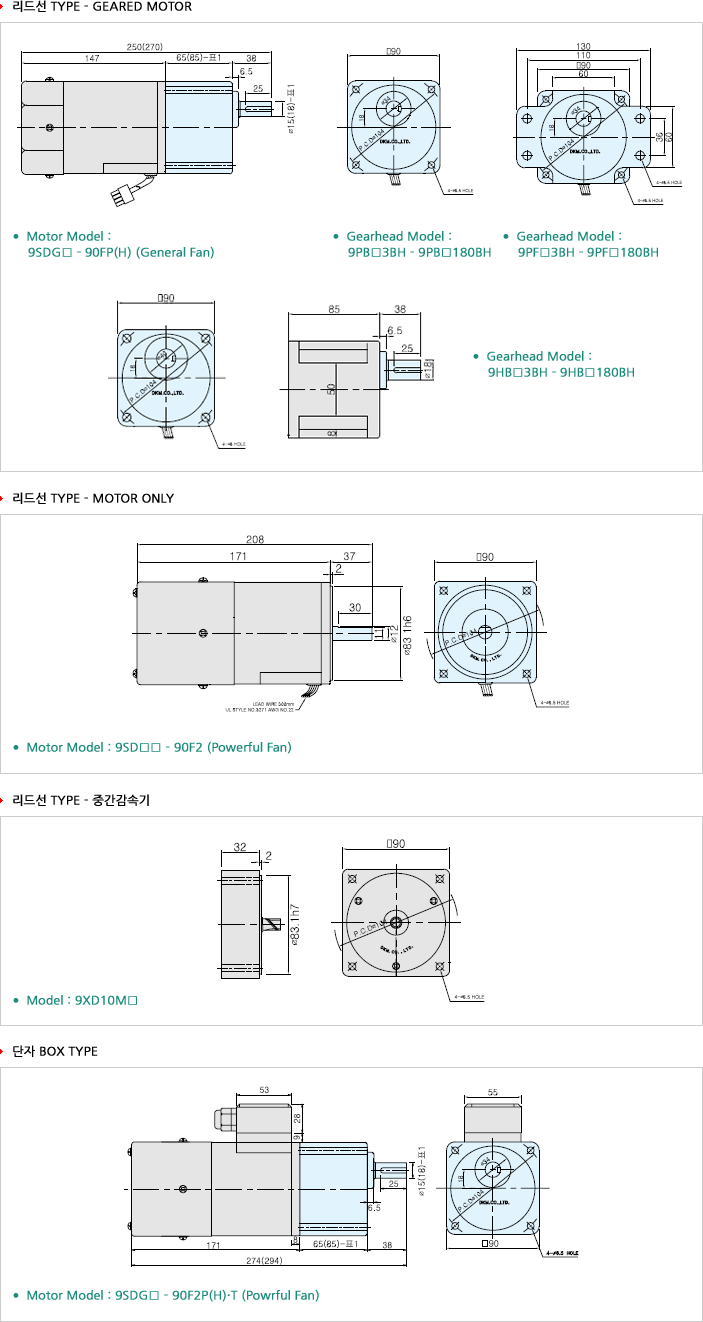

Key Spec
Motor Gearhead
65(85)
Size(mm) Gearhead Type
65 - Ø15 P Type Gearhead
85 - Ø18 H Type Gearhead
Weight
Part Weight (kg)
Motor 3.0
Decimal Gearhead 0.5
Gearhead Gearhead Type P Type H Type
9P(H)□□ 3BH - 9P(H)□□ 9BH 1.3 1.45
9P(H)□□ 12.5BH - 9P(H)□□ 18BH 1.3 1.5
9P(H)□□ 25BH - 9P(H)□□ 60BH 1.4 1.7
9P(H)□□ 90BH - 9P(H)□□ 180BH 1.4 1.8
Gearhead 출력축 사양
Model Round Type D-Cut Type Key Type
9P(H)□S3BH - 9P(H)□S180BH 9P(H)□D3BH - 9P(H)□D180BH 9P(H)□K3BH - 9P(H)□K180BH
P Type
H Type
Motor 출력축 사양
Model Gear Type Round Type D-Cut Type Key Type
9SDG□ - 90□P(H) 9SDS□ - 90□ 9SDD□ - 90□ 9SDK□ - 90□
출력축 구분

* 상기 표는 출력축의 사양으로써 주문에 의해 제조되며 ★표시는 공장출하시 기본사양입니다.
