홈 - 제품소개 - 모터 - 소형 모터 - DKM소형모터 생산품

Model 출력 전압 주파수 속도가변범위 기동 Torque
9SDG□-180F(F2)P(H) : 치절 SHAFT
9SDD□-180F(F2) : D-CUT SHAFT
LEAD선 Type 단자 Box Type HP W VAC Hz rpm gfcm nM,m oz-in
9SDG(D)C-180FP(H) 9SDG(D)C-180FP(H)-T 1/4 180 단상 220 50 90~1400 7000 700 98
9SDG(D)2-180FP(H) 9SDG(D)2-180FP(H)-T 단상 220 60 90~1700
9SDG(D)E-180FP(H) 9SDG(D)E-180FP(H)-T 단상 230 50 90~1400
9SDG(D)F-180FP(H) 9SDG(D)F-180FP(H)-T 단상 230 60 90~1700
Model 허용 Torque 전류 콘덴서
9SDG□-180F(F2)P(H) : 치절 SHAFT
9SDD□-180F(F2) : D-CUT SHAFT		 1200rpm 900rpm
LEAD선 Type 단자 Box Type gfcm nM,m oz-in gfcm nM,m oz-in A ㎌ V
9SDG(D)C-180FP(H) 9SDG(D)C-180FP(H)-T 12000 1200 168 3000 300 42.0 1.40 6.5 400
9SDG(D)2-180FP(H) 9SDG(D)2-180FP(H)-T 11000 1100 154 3200 320 44.8
9SDG(D)E-180FP(H) 9SDG(D)E-180FP(H)-T 12000 1200 168 3000 300 42.0
9SDG(D)F-180FP(H) 9SDG(D)F-180FP(H)-T 11000 1100 154 3200 320 44.8
  • F2：저속설정이 필요한 용도에는 속도와 무관하게 강력한 냉각성능을 발휘하는 타력FAN 부착사양을 권장합니다.
  • '치절 SHAFT'는 감속기 부착용이고 'D-CUT SHAFT'는 MOTOR 단독입니다.
  • 상기 품명중 색이 칠해진 부분은 국내용(60Hz)입니다.
  • THERMAL PROTECTOR가 내장되어 있습니다. MOTOR가 어떠한 원인에 의해 과열되면 THERMAL PROTECTOR가 작동해 MOTOR를 정지시킵니다. MOTOR의 온도가 내려 가면 자동적으로 운전을 다시 시작하므로 점검작업은 반드시 전원을 끈 상태에서 실시하여 주십시오. 단상 50Hz 및 수출용 MOTOR의 경우에는 THERMAL PROTECTOR가 기본적으로 부착되며 그 외의 경우에는 주문에 의해 부착됩니다.

Motor/Gearhead rpm/전압(V) 감속비 2 3 3.6 5 6 7.5 9 12.5 15 18 20 25
9SDG□-180FP / 9PB(F)K□BH 1200rpm kgf.cm 24 27 32 45 54 67 80 100 120 144 160 180
N.m 2.4 2.7 3.2 4.5 5.4 6.7 8.0 10.0 12.0 14.4 16 18
lb-in 21.2 23.5 28.5 39 48 60 70 88 106 128 141 159
90rpm 110/115
60Hz		 kgf.cm 6.5 7.2 9.0 12.1 15 18 22 27 34 39 43 50
N.m 0.65 0.72 0.90 1.21 1.52 1.82 2.23 2.7 3.4 3.9 4.3 5.0
lb-in 5.7 6.3 8.0 10.6 13.4 16.1 20 24 30 34 38 44
220/230
60Hz		 kgf.cm 8.4 9.3 11.6 17 20 24 29 36 42 51 56 65
N.m 0.84 0.93 1.16 1.65 2.0 2.43 2.84 3.6 4.2 5.1 5.6 6.5
lb-in 7.42 8.22 10.3 14.6 17.7 21.4 25.4 32 37 45 49 57
220/230
50Hz		 kgf.cm 7.4 8.2 10.3 14 17 22 26 31 37 45 50 57
N.m 0.74 0.82 1.03 1.38 1.68 2.16 2.55 3.1 3.7 4.5 5.0 5.7
lb-in 6.57 7.28 9.13 12.2 14.8 19.1 23 27 33 40 44 51
Motor/Gearhead rpm/전압(V) 감속비 30 36 40 50 60 75 90 100 120 150 180
9SDG□-180FP / 9PB(F)K□BH 1200rpm kgf.cm 200 200 200 200 200 200 200 200 200 200 200
N.m 20 20 20 20 20 20 20 20 20 20 20
lb-in 177 177 177 177 177 177 177 177 177 177 177
90rpm 110/115
60Hz		 kgf.cm 56 58 62 66 80 90 106 118 142 178 200
N.m 5.6 5.8 6.2 6.6 8 9 11 12 14 18 20
lb-in 49 51 55 58 71 79 94 104 125 157 177
220/230
60Hz		 kgf.cm 70 72 80 86 104 116 138 154 184 200 200
N.m 7.0 7.2 8.0 8.6 10.4 11.6 13.8 15.4 18.4 20 20
lb-in 62 64 71 76 92 102 122 136 162 177 177
220/230
50Hz		 kgf.cm 64 64 70 76 92 102 122 136 164 200 200
N.m 6.4 6.4 7.0 7.6 9.2 10 12 14 16 20 20
lb-in 57 57 62 67 81 90 108 120 145 177 177
Motor/Gearhead rpm/전압(V) 감속비 2 3 3.6 5 6 7.5 9 12.5 15 18 20 25
9SDG□-180FH / 9HBK□BH 1200rpm kgf.cm - 28 34 - 57 - 84 105 126 152 - 189
N.m - 2.8 3.4 - 5.7 - 8.4 10.5 12.6 15.2 - 18.9
lb-in - 24.7 30.0 - 50 - 74 93 111 134 - 167
90rpm 110/115
60Hz		 kgf.cm - 7.2 9.0 - 15 - 22 27 34 39 - 50
N.m - 0.72 0.90 - 1.52 - 2.23 2.7 3.4 3.9 - 5.0
lb-in - 6.3 8.0 - 13.4 - 20 24 30 34 - 44
220/230
60Hz		 kgf.cm - 9.6 11.6 - 20 - 29 36 42 51 - 65
N.m - 0.93 1.16 - 2.0 - 2.87 3.6 4.2 5.1 - 6.5
lb-in - 8.22 10.3 - 17.7 - 25.4 32 37 45 - 57
220/230
50Hz		 kgf.cm - 8.2 10.3 - 17 - 26 31 37 45 - 57
N.m - 0.82 1.03 - 1.68 - 2.55 3.1 3.7 4.5 - 5.7
lb-in - 7.28 9.13 - 14.8 - 23 27 33 40 - 51
Motor/Gearhead rpm/전압(V) 감속비 30 36 40 50 60 75 90 100 120 150 180
9SDG□-180FH / 9HBK□BH 1200rpm kgf.cm 227 273 - 300 300 300 300 300 300 300 300
N.m 22.7 27.3 - 30 30 30 30 30 30 30 30
lb-in 200 241 - 265 265 265 265 265 265 265 265
90rpm 110/115
60Hz		 kgf.cm 56 56 - 66 80 90 110 120 140 180 240
N.m 5.6 5.6 - 6.6 8.0 9.0 11 12 14 18 24
lb-in 49 49 - 58 71 79 97 106 124 159 212
220/230
60Hz		 kgf.cm 70 72 - 86 104 116 138 154 184 250 300
N.m 7.0 7.2 - 8.6 10.4 11.6 13.8 15.4 18.4 25 30
lb-in 62 64 - 76 92 102 122 136 162 221 265
220/230
50Hz		 kgf.cm 64 64 - 76 92 100 120 140 160 240 280
N.m 6.4 6.4 - 7.6 9.2 10 12 14 16 24 28
lb-in 57 57 - 67 81 88 106 124 141 212 247
  • MOTOR의 품명중 □에는 PHASE&VOLTAGE의 코드가 들어갑니다.
  • GEARHEAD와 중간 GEARHEAD는 별매입니다.
  • GEARHEAD의 품명중 □에는 감속비가 들어갑니다. 색이 칠해진 부분은 MOTOR 출력축과 같은 방향, 그 외 흰색 부분은 반대방향입니다.
  • 회전속도는 MOTOR 동기회전속도(50Hz：1500rpm, 60Hz：1800rpm)를 기준으로 감속비로 나누어 계산합니다. 실제 회전속도는 부하의 크기에 따라 표시보다 2~20% 정도 느립니다.
  • 표의 감속비보다 더 감속하고자 할 경우는 GEARHEAD와 MOTOR 사이에 감속비 10의 중간감속기를 설치할 수 있습니다. 이와 같이 중간감속기를 설치하면 속도만 1/10로 줄어들며 최대 허용TORQUE가 증가되지는 않습니다.
    이 경우의 최대허용 TORQUE는 P TYPE：20N.m/200Kgfcm, H TYPE：30N.m/300Kgfcm 입니다.

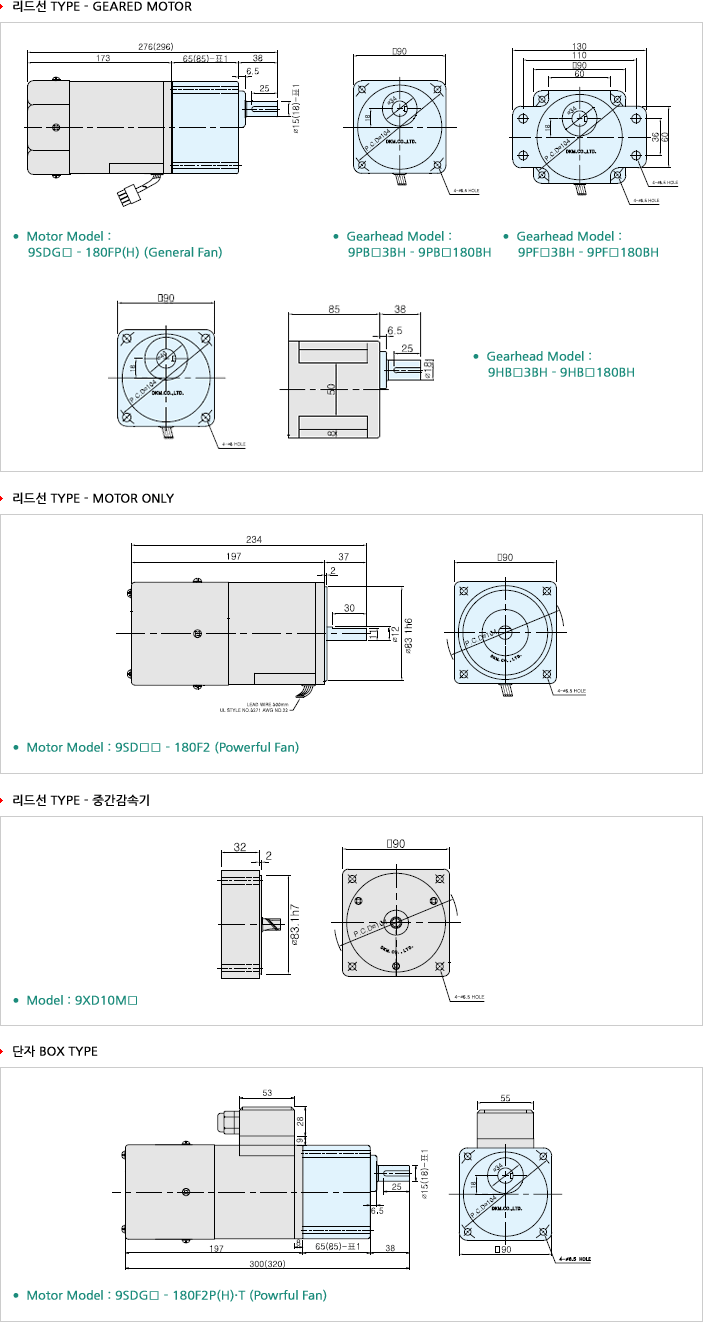

Key Spec
Motor Gearhead
65(85)
Size(mm) Gearhead Type
65 - Ø15 P Type Gearhead
85 - Ø18 H Type Gearhead
Weight
Part Weight (kg)
Motor 3.8
Decimal Gearhead 0.5
Gearhead Gearhead Type P Type H Type
9P(H)□□ 3BH - 9P(H)□□ 9BH 1.3 1.45
9P(H)□□ 12.5BH - 9P(H)□□ 18BH 1.3 1.5
9P(H)□□ 25BH - 9P(H)□□ 60BH 1.4 1.7
9P(H)□□ 90BH - 9P(H)□□ 180BH 1.4 1.8
Gearhead 출력축 사양
Model Round Type D-Cut Type Key Type
9P(H)□S3BH - 9P(H)□S180BH 9P(H)□D3BH - 9P(H)□D180BH 9P(H)□K3BH - 9P(H)□K180BH
P Type
H Type
Motor 출력축 사양
Model Gear Type Round Type D-Cut Type Key Type
9SDG□ - 180□P(H) 9SDS□ - 180□ 9SDD□ - 180□ 9SDK□ - 180□
출력축 구분

* 상기 표는 출력축의 사양으로써 주문에 의해 제조되며 ★표시는 공장출하시 기본사양입니다.
