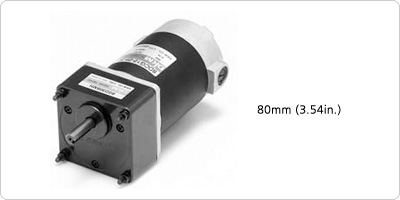

홈 - 제품소개 - 모터 - 소형 모터 - DKM소형모터 생산품

품 명 무부하시 정격부하시
8DCG□-40-30 : 치절 SHAFT TYPE
8DCG□-40-30 : D-CUT TYPE
전류 회전속도 전류 회전속도 Torque
A rpm A rpm gfcm nM,m oz-in
8DCG(D) 12-40-30 1.2 3300 4.8 3000 1300 130 18.44
8DCG(D) 24-40-30 0.4 3150 2.5
8DCG(D) 90-40-30 0.18 3350 0.48
품 명 출력 정격전압 기동전류 기동 Torque
8DCG□-40-30 : 치절 SHAFT TYPE
8DCG□-40-30 : D-CUT TYPE
HP W VDC A gfcm nM,m oz-in
8DCG(D) 12-40-30 1/19 40 12 35 12000 1200 170
8DCG(D) 24-40-30 24 30 20000 2000 284
8DCG(D) 90-40-30 90 10 23000 2300 326
  • '치절 SHAFT'는 감속기 부착용이고 'D-CUT SHAFT'는 MOTOR 단독입니다.
품명 회전속도(rpm) 1500 1000 833 600 500 400 333 300 240 200 167 120 100
Motor/Gearhead 감속비 2 3 3.6 5 6 7.5 9 10 12.5 15 18 25 30
8DCG□-40-30 / 8GBK□BMH kgf.cm 2.6 3.9 4.7 6.5 7.8 9.7 11.7 13.0 16.2 19.5 23.4 32.5 39.0
N.m 0.26 0.39 0.47 0.65 0.78 0.97 1.17 1.3 1.6 1.9 2.3 3.2 3.9
lb-in 2.3 3.4 4.1 5.7 6.9 8.6 10.3 11 14 17 21 29 34
품명 회전속도(rpm) 83.3 75 60 50 40 33.3 30 25 20 16.7 15 12 10 8
Motor/Gearhead 감속비 36 40 50 60 75 90 100 120 150 180 200 250 300 360
8DCG□-40-30 / 8GBK□BMH kgf.cm 46.7 51.9 64.9 77.9 80 80 80 80 80 80 80 80 80 80
N.m 4.7 5.2 6.5 7.8 8 8 8 8 8 8 8 8 8 8
lb-in 41 46 57 69 71 71 71 71 71 71 71 71 71 71
  • MOTOR의 품명 중 □에는 정격전압(12/24/90VDC)이 들어갑니다.
  • GEARHEAD는 별매입니다.
  • GEARHEAD의 품명 중 □에는 감속비가 들어갑니다. 색이 칠해진 부분은 MOTOR 출력축과 같은 방향, 그 외 흰색부분은 반대방향입니다.
  • 회전속도는 MOTOR 동기회전속도(3000rpm)를 기준으로 감속비로 나누어 계산합니다. 실제회전속도는 부하의 크기에 따라 표시보다 2~20% 정도 느립니다.
  • 표의 감속비보다 더 감속하고자 할 경우는 GEARHEAD와 MOTOR 사이에 감속비 10의 중간감속기를 설치할 수 있습니다. 이와 같이 중간감속기를 설치하면 속도만 1/10로 줄어들며 최대 허용TORQUE가 증가되지는 않습니다. (최대허용 TORQUE는 G TYPE : 10N.m/100Kgfcm 입니다.)

Weight
Part Weight (kg)
Motor 1.5
Decimal Gearhead 0.44
Gearhead 0.67

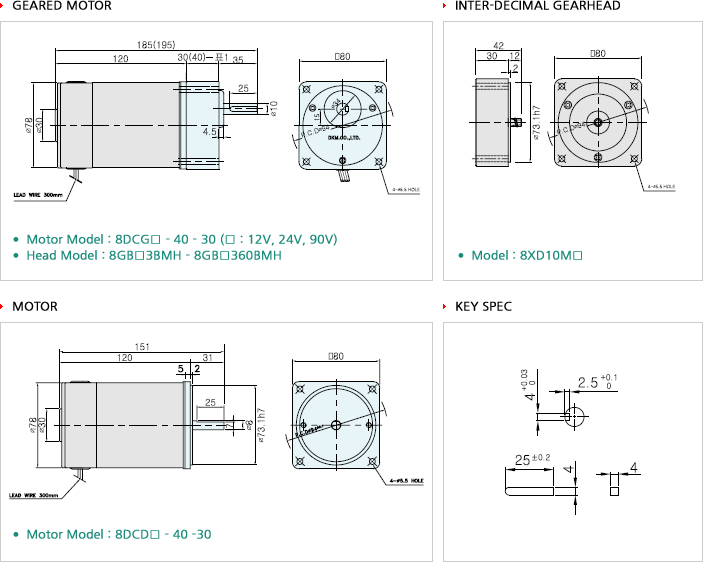

30(40)
Size(mm) Gear Ratio
30 8GB□ 3BMH - 8GB□ 18BMH
40 8GB□ 25BMH - 8GB□ 360BMH
Weight
Part Weight (kg)
Motor 1.5
Decimal Gearhead 0.44
Gearhead 8GB□ 3BMH - 8GB□ 18BMH 0.48
8GB□ 25BMH - 8GB□ 30BMH 0.61
8GB□ 36BMH - 8GB□ 180BMH 0.67
8GB□ 200BMH - 8GB□ 360BMH 0.63
Gearhead 출력축 사양
Model Round Type D-Cut Type Key Type
8GBS3BMH - 8GBS360BMH 8GBD3BMH - 8GBD360BMH 8GBK3BMH - 8GBK360BMH
출력축 구분
Motor 출력축 사양
Model Gear Type D-Cut Type
8DCG□ - 40 - 30 8DCD□ - 40 - 30
출력축 구분

* 상기 표는 출력축의 사양으로써 주문에 의해 제조되며 ★표시는 공장출하시 기본사양입니다.
