홈 - 제품소개 - 모터 - 소형 모터 - DKM소형모터 생산품

품 명 무부하시 정격부하시
9DCP□-60-30 : 치절 SHAFT TYPE
9DCD□-60-30 : D-CUT TYPE
전류 회전속도 전류 회전속도 Torque
A rpm A rpm gfcm nM,m oz-in
9DCP(D) 12-60-30 1.3 3100 7.5 2700 2000 200 28.37
9DCP(D) 24-60-30 0.5 3150 3.5 2800
9DCP(D) 90-60-30 0.2 3100 0.8 2800
품 명 출력 정격전압 기동전류 기동 Torque
9DCP□-60-30 : 치절 SHAFT TYPE
9DCD□-60-30 : D-CUT TYPE
HP W VDC A gfcm nM,m oz-in
9DCP(D) 12-60-30 1/13 60 12 40 18000 1800 255
9DCP(D) 24-60-30 24 35 22000 2200 312
9DCP(D) 90-60-30 90 12 24000 2400 340
  • '치절 SHAFT'는 감속기 부착용이고 'D-CUT SHAFT'는 MOTOR 단독입니다.
품명 회전속도(rpm) 1500 1000 833 600 500 400 333 240 200 167 150
Motor/Gearhead 감속비 2 3 3.6 5 6 7.5 9 12.5 15 18 20
9DCP□-60-30 / 9PBK□BH, 9PFK□BH kgf.cm 4.0 6.0 7.2 10 12 15 18 25 30 36 40
N.m 0.40 0.60 0.72 1.0 1.2 1.5 1.8 2.5 3.0 3.6 4.0
lb-in 3.5 5.3 6.4 8.8 10.6 13.2 15.9 22 26 32 35
품명 회전속도(rpm) 120 100 83.3 75 60 50 40 33.3 30 25 20 16.7
Motor/Gearhead 감속비 25 30 36 40 50 60 75 90 100 120 150 180
9DCP□-60-30 / 9PBK□BH, 9PFK□BH kgf.cm 50 60 72 80 100 120 150 180 200 200 200 200
N.m 5.0 6.0 7.2 8.0 10.0 12 15 18 20 20 20 20
lb-in 44 53 64 71 88 106 132 159 177 177 177 177
  • MOTOR의 품명 중 □에는 정격전압(12/24/90VDC)이 들어갑니다.
  • GEARHEAD는 별매입니다.
  • GEARHEAD의 품명 중 □에는 감속비가 들어갑니다. 색이 칠해진 부분은 MOTOR 출력축과 같은 방향, 그 외 흰색부분은 반대방향입니다.
  • 회전속도는 MOTOR 동기회전속도(3000rpm)를 기준으로 감속비로 나누어 계산합니다. 실제회전속도는 부하의 크기에 따라 표시보다 2~20% 정도 느립니다.
  • 표의 감속비보다 더 감속하고자 할 경우는 GEARHEAD와 MOTOR 사이에 감속비 10의 중간감속기를 설치할 수 있습니다. 이와 같이 중간감속기를 설치하면 속도만 1/10로 줄어들며 최대 허용TORQUE가 증가되지는 않습니다. (최대허용 TORQUE는 P TYPE : 20N.m/200Kgfcm 입니다.)

Weight
Part Weight (kg)
Motor 1.9
Decimal Gearhead 0.5
Gearhead 1.0

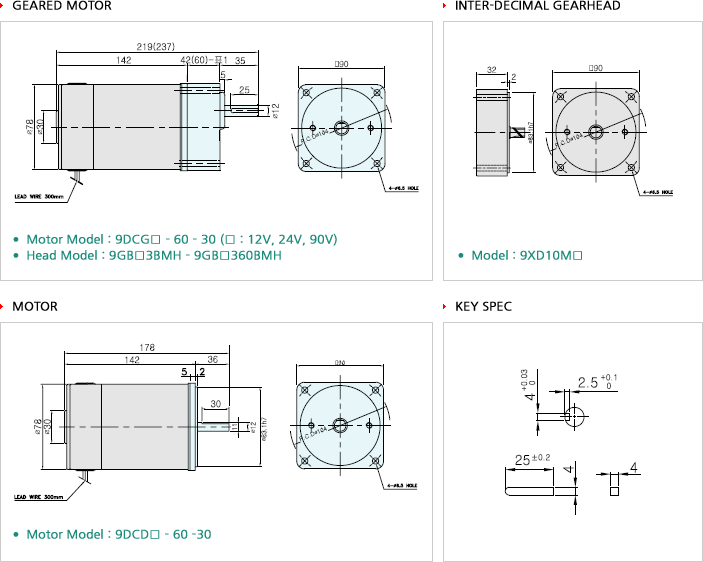

42(60)
Size(mm) Gear Ratio
42 9GB□ 3MH - 9GB□ 15MH
60 9GB□ 18MH - 9GB□ 180MH
Weight
Part Weight (kg)
Motor 1.9
Decimal Gearhead 0.5
Gearhead 9GB□ 3MH - 9GB□ 15MH 0.67
9GB□ 18MH - 9GB□ 30MH 0.96
9GB□ 36MH - 9GB□ 180MH 1.07
Gearhead 출력축 사양
Model Round Type D-Cut Type Key Type
9GBS3MH - 9GBS180MH 9GBD3MH - 9GBD180MH 9GBK3MH - 9GBK180MH
출력축 구분
Motor 출력축 사양
Model Gear Type D-Cut Type
9DCG□ - 60 - 30 9DCD□ - 60 - 30
출력축 구분

* 상기 표는 출력축의 사양으로써 주문에 의해 제조되며 ★표시는 공장출하시 기본사양입니다.

Key Spec
Gearhead용

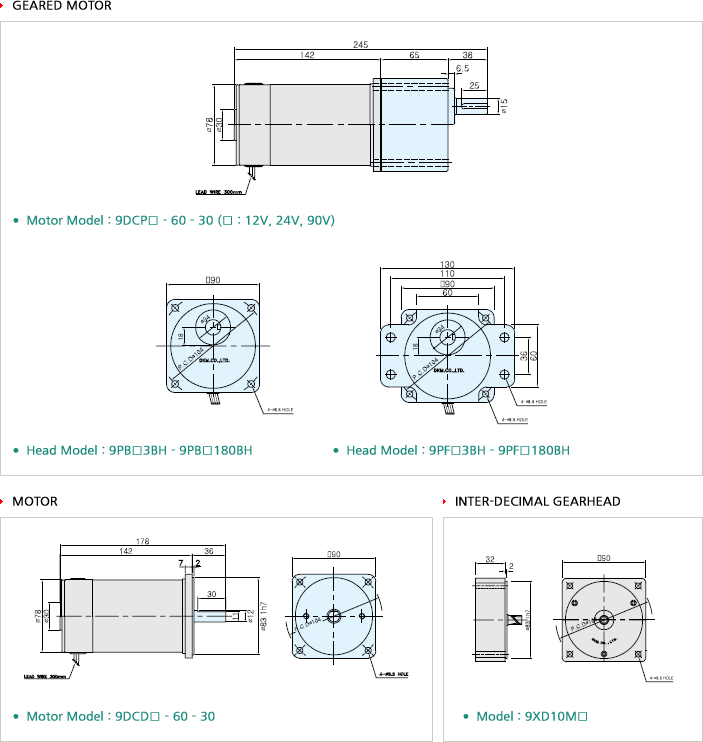

Weight
Part Weight (kg)
Motor 1.9
Decimal Gearhead 0.5
Gearhead 9P□□3BH - 9P□□9BH 1.3
9P□□12.5BH - 9P□□18BH 1.3
9P□□25BH - 9P□□60BH 1.4
9P□□90BH - 9P□□180BH 1.4
Gearhead 출력축 사양
Model Round Type D-Cut Type Key Type
9P□S3BH - 9P□S180BH 9P□D3BH - 9P□D180BH 9P□K3BH - 9P□K180BH
출력축 구분
Motor 출력축 사양
Model Gear Type D-Cut Type
9DCP□ - 60 - 30 9DCD□ - 60 - 30
출력축 구분

* 상기 표는 출력축의 사양으로써 주문에 의해 제조되며 ★표시는 공장출하시 기본사양입니다.
