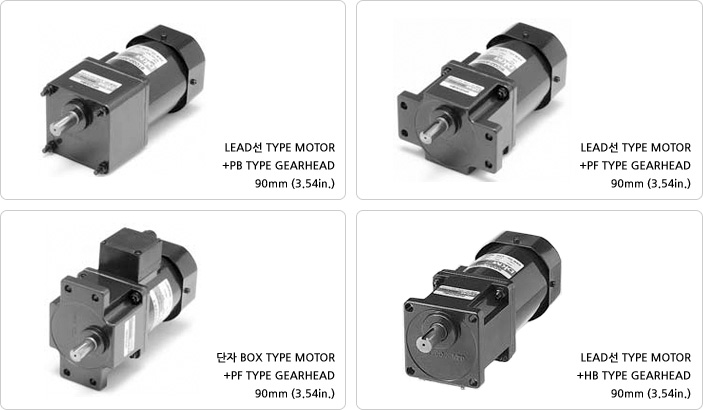

홈 - 제품소개 - 모터 - 소형 모터 - DKM소형모터 생산품
Model | 출력 | 전압 | 주파수 | 기동 Torque | ||||
---|---|---|---|---|---|---|---|---|
9IDG□-150FP(H) : 치절 SHAFT 9IDD□-150F : D-CUT SHAFT |
||||||||
LEAD선 Type | 단자 Box Type | HP | W | VAC | Hz | gfcm | nM.m | oz-in |
9IDG(D)C-180FP(H) | 9IDG(D)C-180FP(H)-T | 1/4 | 180 | 단상 220 | 50 | 7000 | 700 | 99 |
9IDG(D)2-180FP(H) | 9IDG(D)2-180FP(H)-T | 단상 220 | 60 | |||||
9IDG(D)E-180FP(H) | 9IDG(D)E-180FP(H)-T | 단상 230 | 50 | |||||
9IDG(D)F-180FP(H) | 9IDG(D)F-180FP(H)-T | 단상 230 | 60 | |||||
Model | 정격 Torque | 정격회전속도 | 콘덴서 사양 | 전류 | ||||
9IDG□-150FP(H) : 치절 SHAFT 9IDD□-150F : D-CUT SHAFT |
||||||||
LEAD선 Type | 단자 Box Type | gfcm | nM.m | oz-in | r/min | ㎌ | VAC | A |
9IDG(D)C-180FP(H) | 9IDG(D)C-180FP(H)-T | 13500 | 1350 | 191 | 1300 | 6.5 | 400 | 1.40 |
9IDG(D)2-180FP(H) | 9IDG(D)2-180FP(H)-T | 11300 | 1130 | 108 | 1550 | |||
9IDG(D)E-180FP(H) | 9IDG(D)E-180FP(H)-T | 13500 | 1350 | 191 | 1300 | |||
9IDG(D)F-180FP(H) | 9IDG(D)F-180FP(H)-T | 11300 | 1130 | 108 | 1550 |
60Hz
품명 | 회전속도(rpm) | 900 | 600 | 500 | 360 | 300 | 240 | 200 | 144 | 120 | 100 | 90 | 72 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Motor/Gearhead | 감속비 | 2 | 3 | 3.6 | 5 | 6 | 7.5 | 9 | 12.5 | 15 | 18 | 20 | 25 |
9IDG□-180FP / 9PBK□BH, 9PFK□BH |
kgf.cm | 22 | 27 | 32 | 45 | 54 | 67 | 80 | 100 | 120 | 152 | 171 | 189 |
N.m | 2.2 | 2.7 | 3.2 | 4.5 | 5.4 | 6.7 | 8.0 | 10 | 12 | 15 | 17 | 19 | |
lb-in | 19 | 24 | 29 | 39 | 48 | 60 | 71 | 88 | 106 | 134 | 151 | 167 | |
9IDG□-180FH / 9HBK□BH |
kgf.cm | - | 28 | 34 | - | 57 | - | 84 | 105 | 126 | 160 | - | 210 |
N.m | - | 2.8 | 3.4 | - | 5.7 | - | 8.4 | 11 | 13 | 16 | - | 21 | |
lb-in | - | 25 | 30 | - | 50 | - | 74 | 93 | 111 | 141 | - | 185 |
품명 | 회전속도(rpm) | 60 | 50 | 45 | 36 | 30 | 24 | 20 | 18 | 15 | 12 | 10 |
---|---|---|---|---|---|---|---|---|---|---|---|---|
Motor/Gearhead | 감속비 | 30 | 36 | 40 | 50 | 60 | 75 | 90 | 100 | 120 | 150 | 180 |
9IDG□-180FP / 9PBK□BH, 9PFK□BH |
kgf.cm | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 |
N.m | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | |
lb-in | 177 | 177 | 177 | 177 | 177 | 177 | 177 | 177 | 177 | 177 | 177 | |
9IDG□-180FH / 9HBK□BH |
kgf.cm | 227 | 273 | - | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 |
N.m | 23 | 27 | - | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | |
lb-in | 200 | 241 | - | 265 | 265 | 265 | 265 | 265 | 265 | 265 | 265 |
50Hz
품명 | 회전속도(rpm) | 750 | 500 | 417 | 300 | 250 | 200 | 167 | 120 | 100 | 83 | 75 | 60 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Motor/Gearhead | 감속비 | 2 | 3 | 3.6 | 5 | 6 | 7.5 | 9 | 12.5 | 15 | 18 | 20 | 25 |
9IDG□-180FP / 9PBK□BH, 9PFK□BH |
kgf.cm | 25 | 32 | 39 | 54 | 65 | 81 | 97 | 122 | 145 | 200 | 200 | 200 |
N.m | 2.5 | 3.2 | 3.9 | 5.4 | 6.5 | 8.1 | 9.7 | 12 | 15 | 19 | 20 | 20 | |
lb-in | 22 | 29 | 34 | 48 | 57 | 71 | 86 | 107 | 128 | 168 | 177 | 177 | |
9IDG□-180FH / 9HBK□BH |
kgf.cm | - | 34 | 41 | - | 68 | - | 105 | 128 | 153 | 200 | - | 230 |
N.m | - | 3.4 | 4.1 | - | 6.8 | - | 10.5 | 13 | 15 | 20 | - | 23 | |
lb-in | - | 30 | 36 | - | 60 | - | 90 | 113 | 135 | 177 | - | 203 |
품명 | 회전속도(rpm) | 50 | 42 | 38 | 30 | 25 | 20 | 17 | 15 | 13 | 10 | 8 |
---|---|---|---|---|---|---|---|---|---|---|---|---|
Motor/Gearhead | 감속비 | 30 | 36 | 40 | 50 | 60 | 75 | 90 | 100 | 120 | 150 | 180 |
9IDG□-180FP / 9PBK□BH, 9PFK□BH |
kgf.cm | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 |
N.m | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | |
lb-in | 177 | 177 | 177 | 177 | 177 | 177 | 177 | 177 | 177 | 177 | 177 | |
9IDG□-180FH / 9HBK□BH |
kgf.cm | 287 | 300 | - | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 |
N.m | 28 | 30 | - | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | |
lb-in | 245 | 265 | - | 265 | 265 | 265 | 265 | 265 | 265 | 265 | 265 |

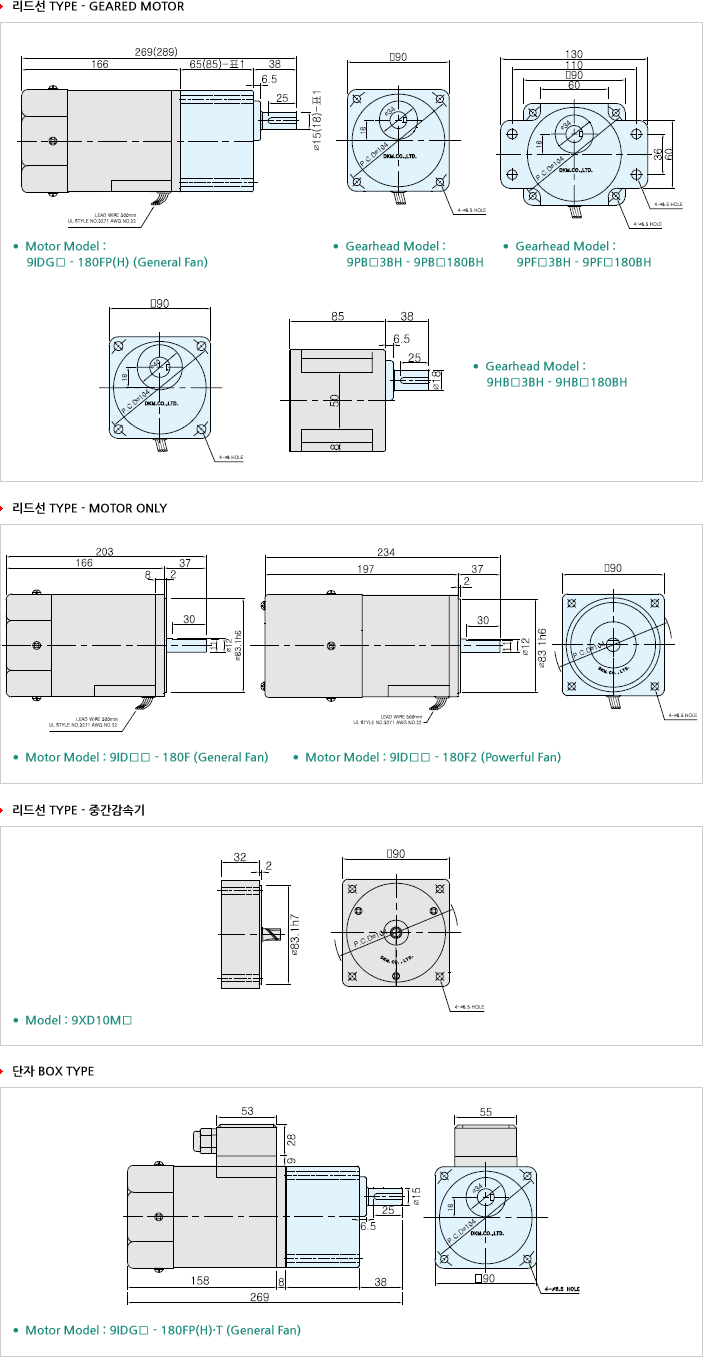

Motor | Gearhead |
---|---|
Size(mm) | Gearhead Type |
---|---|
65 - Ø15 | P Type Gearhead |
85 - Ø18 | H Type Gearhead |
Part | Weight (kg) | ||
---|---|---|---|
Motor | 3.8 | ||
Decimal Gearhead | 0.5 | ||
Gearhead | Gearhead Type | P Type | H Type |
9P(H)□□ 3BH - 9P(H)□□ 9BH | 1.3 | 1.45 | |
9P(H)□□ 12.5BH - 9P(H)□□ 18BH | 1.3 | 1.5 | |
9P(H)□□ 25BH - 9P(H)□□ 60BH | 1.4 | 1.7 | |
9P(H)□□ 90BH - 9P(H)□□ 180BH | 1.4 | 1.8 |
Model | Round Type | D-Cut Type | Key Type |
---|---|---|---|
9P(H)□S3BH - 9P(H)□S180BH | 9P(H)□D3BH - 9P(H)□D180BH | 9P(H)□K3BH - 9P(H)□K180BH | |
P Type | |||
H Type |
Model | Gear Type | Round Type | D-Cut Type | Key Type |
---|---|---|---|---|
9IDG□ - 180□P(H) | 9IDS□ - 180□ | 9IDD□ - 180□ | 9IDK□ - 180□ | |
출력축 구분 |
* 상기 표는 출력축의 사양으로써 주문에 의해 제조되며 ★표시는 공장출하시 기본사양입니다.
4선식 | 3선식 | ||
---|---|---|---|
단상 (시계방향) | 단상 (반시계방향) | 단상 (시계, 반시계방향) | 삼상 (시계, 반시계방향) |
|
없음 |
