홈 - 제품소개 - 모터 - 소형 모터 - 삼양소형모터 생산품

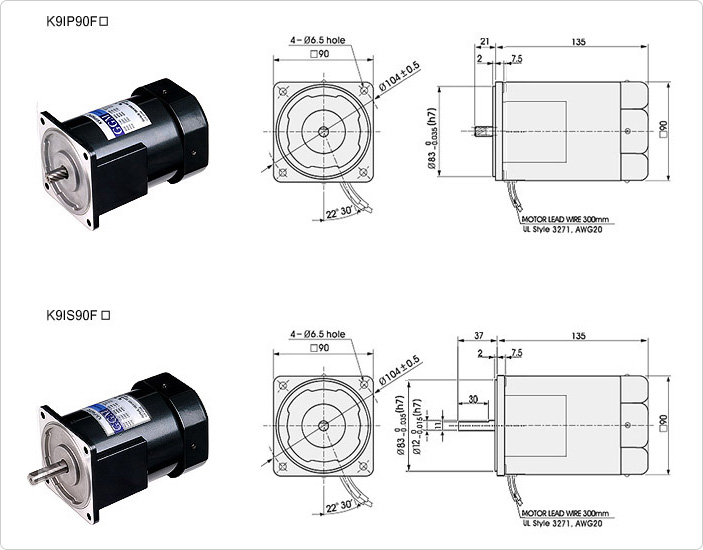

| OUTPUT | MODEL | TYPE |
|---|---|---|
| 90W (□90mm) | K9IP90F□, K9IS90F□ | LEAD WIRE TYPE |
| 단상 모터 | 삼상 모터 |
|---|---|
 |
 |
| 회전 방향은 출력축에서 볼 경우 | |
연속정격, 4극
| Model | Output (W) |
Voltage (V) |
Frequency (Hz) |
Current (A) |
Starting Ttorque (mN·m) (gfcm) |
Rated Torque (mN·m) (gfcm) |
Speed (rpm) |
Condenser (㎌) |
|
|---|---|---|---|---|---|---|---|---|---|
| K9IP90FU K9IS90FU |
단상 | 90 | 110 | 60 | 2.00 | 500 5000 |
570 5700 |
1600 | 20 |
| 115 | |||||||||
| K9IP90FC K9IS90FC |
단상 | 90 | 220 | 60 | 0.90 | 500 5000 |
570 5700 |
1600 | 6 |
| 230 | 50 | 1.11 | 550 5500 |
710 7100 |
1300 | ||||
| 60 | 1.00 | 600 6000 |
570 5700 |
1600 | |||||
| K9IP90FH K9IS90FH |
삼상 | 90 | 220 | 60 | 0.68 | 1600 16000 |
550 5500 |
1600 | - |
| 230 | 50 | 0.85 | 2050 20500 |
680 6800 |
1350 | ||||
| 60 | 0.71 | 1600 16000 |
550 5500 |
1600 | |||||

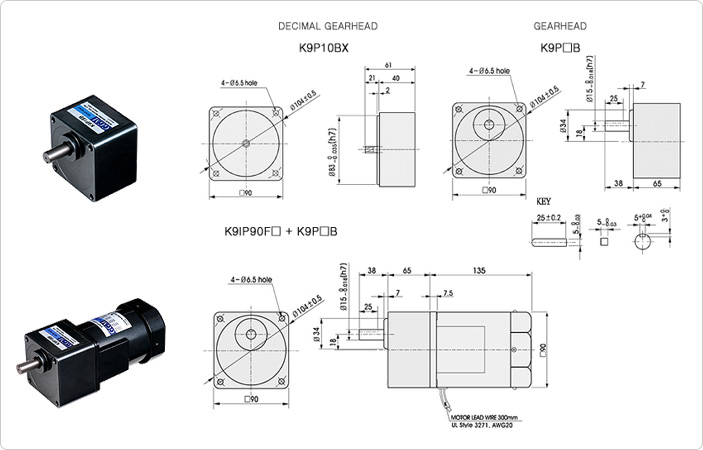

| MODEL | MOTOR OUTPUT |
|---|---|
| K9P□ B K9IP90F□ + K9P□ B |
INDUCTION 90W |
| 품번 | L | 적용기준 | 취부 Bolt |
|---|---|---|---|
| 01 | 65 | K9P3~180B | M6 P1.0 × 95 |
| 02 | 40 | K9P10BX | M6 P1.0 × 140 |
50Hz, 단위=상단 : N·m/하단 : kgfcm
| Model Motor / Gearhead |
Speed(rpm) | 500 | 416 | 300 | 250 | 200 | 166 | 120 | 100 | 83 | 60 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Ratio | 3 | 3.6 | 5 | 6 | 7.5 | 9 | 12.5 | 15 | 18 | 25 | |
| K9IP90NF□ K9P□ B |
1.73 17.3 |
2.07 20.7 |
2.88 28.8 |
3.45 34.5 |
4.31 43.1 |
5.18 51.8 |
6.47 64.7 |
7.76 77.6 |
9.32 93.2 |
11.65 116.5 |
|
| K9IP90FH K9P□ B |
1.65 16.5 |
1.98 19.8 |
2.75 27.5 |
3.30 33.0 |
4.13 41.3 |
4.96 49.6 |
6.20 62.0 |
7.44 74.4 |
8.92 98.2 |
11.15 111.5 |
|
| Model Motor / Gearhead |
Speed(rpm) | 50 | 41 | 30 | 25 | 20 | 16 | 15 | 125 | 10 | 8.3 |
| Ratio | 30 | 36 | 50 | 60 | 75 | 90 | 100 | 120 | 150 | 180 | |
| K9IP90NF□ K9P□ B |
13.97 139.7 |
16.77 167.7 |
20 200 |
20 200 |
20 200 |
20 200 |
20 200 |
20 200 |
20 200 |
20 200 |
|
| K9IP90FH K9P□ B |
13.38 133.8 |
16.06 160.6 |
20 200 |
20 200 |
20 200 |
20 200 |
20 200 |
20 200 |
20 200 |
20 200 |
|
60Hz, 단위=상단 : N·m/하단 : kgfcm
| Model Motor / Gearhead |
Speed(rpm) | 600 | 500 | 360 | 300 | 240 | 200 | 144 | 120 | 100 | 72 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Ratio | 3 | 3.6 | 5 | 6 | 7.5 | 9 | 12.5 | 15 | 18 | 25 | |
| K9IP90NF□ K9P□ B |
1.39 13.9 |
1.66 16.6 |
2.31 23.1 |
2.77 27.7 |
3.46 34.6 |
4.16 41.6 |
5.19 51.9 |
6.23 62.3 |
7.48 74.8 |
9.35 93.5 |
|
| K9IP90FH K9P□ B |
1.34 13.4 |
1.60 16.0 |
2.23 22.3 |
2.67 26.7 |
3.34 33.4 |
4.01 40.1 |
5.01 50.1 |
6.01 60.1 |
7.22 72.2 |
9.02 90.2 |
|
| Model Motor / Gearhead |
Speed(rpm) | 60 | 50 | 36 | 30 | 24 | 20 | 18 | 15 | 12 | 10 |
| Ratio | 30 | 36 | 50 | 60 | 75 | 90 | 100 | 120 | 150 | 180 | |
| K9IP90NF□ K9P□ B |
11.22 112.2 |
13.46 134.6 |
18.70 187.0 |
20 200 |
20 200 |
20 200 |
20 200 |
20 200 |
20 200 |
20 200 |
|
| K9IP90FH K9P□ B |
10.83 108.3 |
12.99 129.9 |
18.04 180.4 |
20 200 |
20 200 |
20 200 |
20 200 |
20 200 |
20 200 |
20 200 |
|
