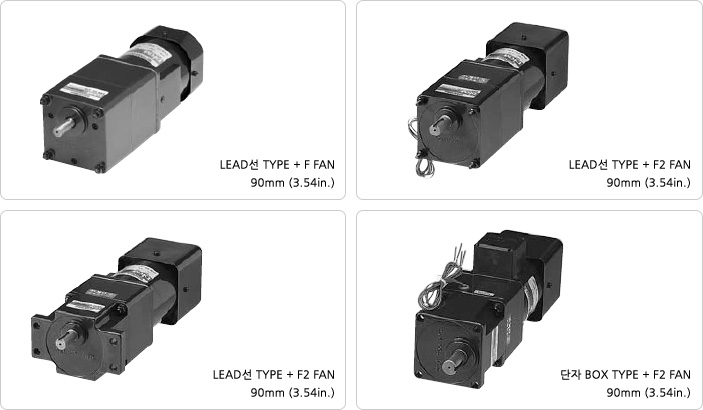

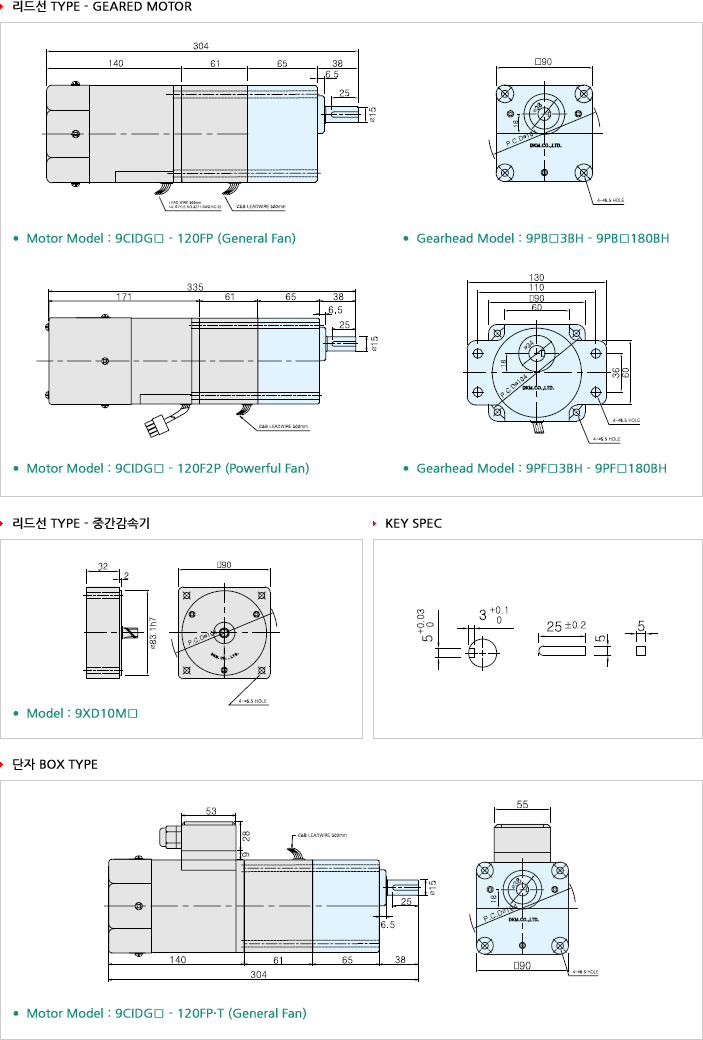

홈 - 제품소개 - 모터 - 소형 모터 - DKM소형모터 생산품

Model 출력 전압 주파수 Motor 품명 Gearhead 품명
9CIDG□-120FP : 치절 SHAFT
LEAD선 Type 단자 Box Type HP W VAC Hz (Induction Motor)
9CIDG1-120FP(H) 9CIDG1-120FP(H)-T 1/6 120 단상 110 60 9IDG1-120FP(H) 9PB(F)K□BH
or
9HBK□BH
9CIDGB-120FP(H) 9CIDGB-120FP(H)-T 단상 115 60 9IDGB-120FP(H)
9CIDGC-120FP(H) 9CIDGC-120FP(H)-T 단상 220 50 9IDGC-120FP(H)
9CIDG2-120FP(H) 9CIDG2-120FP(H)-T 단상 220 60 9IDG2-120FP(H)
9CIDGE-120FP(H) 9CIDGE-120FP(H)-T 단상 230 50 9IDGE-120FP(H)
9CIDGF-120FP(H) 9CIDGF-120FP(H)-T 단상 230 60 9IDGF-120FP(H)
9CIDGG-120FP(H) 9CIDGG-120FP(H)-T 삼상 220 50 9IDGG-120FP(H)
9CIDG3-120FP(H) 9CIDG3-120FP(H)-T 삼상 220 60 9IDG3-120FP(H)
9CIDGI-120FP(H) 9CIDGI-120FP(H)-T 삼상 230 50 9IDGI-120FP(H)
9CIDGJ-120FP(H) 9CIDGJ-120FP(H)-T 삼상 230 60 9IDGJ-120FP(H)
9CIDGK-120FP(H) 9CIDGK-120FP(H)-T 삼상 380 50 9IDGK-120FP(H)
9CIDG4-120FP(H) 9CIDG4-120FP(H)-T 삼상 380 60 9IDG4-120FP(H)
9CIDGM-120FP(H) 9CIDGM-120FP(H)-T 삼상 400 50 9IDGM-120FP(H)
9CIDGN-120FP(H) 9CIDGN-120FP(H)-T 삼상 440 50 9IDGN-120FP(H)
9CIDG5-120FP(H) 9CIDG5-120FP(H)-T 삼상 440 60 9IDG5-120FP(H)
  • 상기 품명중 색이 칠해진 부분은 국내용(60Hz)입니다.
  • THERMAL PROTECTOR가 내장되어 있습니다. MOTOR가 어떠한 원인에 의해 과열되면 THERMAL PROTECTOR가 작동해 MOTOR를 정지시킵니다. MOTOR의 온도가 내려 가면 자동적으로 운전을 다시 시작하므로 점검작업은 반드시 전원을 끈 상태에서 실시하여 주십시오. 단상 50Hz 및 수출용 MOTOR의 경우에는 THERMAL PROTECTOR가 기본적으로 부착되며 그 외의 경우에는 주문에 의해 부착됩니다. F2 타력 FAN을 부착하면 10℃ 이상의 온도저하로 냉각효과를 높일 수 있습니다.

60Hz

품명 회전속도(rpm) 900 600 500 360 300 240 200 144 120 100 90 72
Motor/Gearhead 감속비 2 3 3.6 5 6 7.5 9 12.5 15 18 20 25
9CIDG□-120FP / 9PBK□BH, 9PFK□BH kgf.cm 17.5 18.7 22.5 31.2 37.4 46.8 56.1 70.2 84.2 101 114 126
N.m 1.8 1.9 2.3 3.1 3.7 4.7 5.6 7.0 8.4 10.1 11.4 12.6
lb-in 15.5 16.5 19.9 27.5 33.2 41.3 49.5 62.0 74 89 101 111
9CIDG□-120FH / 9HBK□BH kgf.cm - 20.6 24.8 - 41.1 - 61.7 77.2 93 111 - 139
N.m - 2.1 2.5 - 4.1 - 6.2 7.7 9.3 11.1 - 13.9
lb-in - 18.2 21.9 - 36.3 - 54.5 68.2 81.8 98.1 - 122
품명 회전속도(rpm) 60 50 45 36 30 24 20 18 15 12 10
Motor/Gearhead 감속비 30 36 40 50 60 75 90 100 120 150 180
9CIDG□-120FP / 9PBK□BH, 9PFK□BH kgf.cm 152 182 200 200 200 200 200 200 200 200 200
N.m 15 18 20 20 20 20 20 20 20 20 20
lb-in 134 161 177 177 177 177 177 177 177 177 177
9CIDG□-120FH / 9HBK□BH kgf.cm 167 200 - 220 240 300 300 300 300 300 300
N.m 16.7 20.0 - 22 24 30 30 30 30 30 30
lb-in 148 177 - 194 212 265 265 265 265 265 265

50Hz

품명 회전속도(rpm) 750 500 417 300 250 200 167 120 100 83 75 60
Motor/Gearhead 감속비 2 3 3.6 5 6 7.5 9 12.5 15 18 20 25
9CIDG□-120FP / 9PBK□BH, 9PFK□BH kgf.cm 22.0 23.2 27.8 37.8 46.4 58.0 69.6 87.0 104 125 140 156
N.m 2.20 2.32 2.78 3.87 4.64 5.80 6.96 8.7 10.4 12.5 14.0 15.6
lb-in 19.4 20.5 24.5 34.2 41.0 51.2 61.5 76.8 92 110 124 138
9CIDG□-120FH / 9HBK□BH kgf.cm - 25.5 30.6 - 51.0 - 76.6 95.7 114 138 - 172
N.m - 2.6 3.1 - 5.1 - 7.7 9.6 11.4 13.8 - 17.2
lb-in - 22.5 27.0 - 45.1 - 67.6 84.5 101 121 - 152
품명 회전속도(rpm) 50 42 38 30 25 20 17 15 13 10 8
Motor/Gearhead 감속비 30 36 40 50 60 75 90 100 120 150 180
9CIDG□-120FP / 9PBK□BH, 9PFK□BH kgf.cm 188 200 200 200 200 200 200 200 200 200 200
N.m 19 20 20 20 20 20 20 20 20 20 20
lb-in 166 177 177 177 177 177 177 177 177 177 177
9CIDG□-120FH / 9HBK□BH kgf.cm 207 220 - 240 260 300 300 300 300 300 300
N.m 20.7 22 - 24 26 30 30 30 30 30 30
lb-in 182 194 - 212 230 265 265 265 265 265 265
  • MOTOR의 품명중 □에는 PHASE&VOLTAGE의 코드가 들어갑니다.
  • GEARHEAD와 중간 GEARHEAD는 별매입니다.
  • GEARHEAD의 품명중 □에는 감속비가 들어갑니다. 색이 칠해진 부분은 MOTOR 출력축과 같은 방향, 그 외 흰색부분은 반대방향입니다.
  • 회전속도는 MOTOR 동기회전속도(50Hz：1500rpm, 60Hz：1800rpm)를 기준으로 감속비로 나누어 계산합니다. 실제 회전속도는 부하의 크기에 따라 표시보다 2~20% 정도 느립니다.
  • 표의 감속비보다 더 감속하고자 할 경우는 GEARHEAD와 MOTOR 사이에 감속비 10의 중간감속기를 설치할 수 있습니다. 이와 같이 중간감속기를 설치하면 속도만 1/10로 줄어들며 최대 허용TORQUE가 증가되지는 않습니다. (최대허용TORQUE는 P TYPE : 20N.m/200Kgfcm, H TYPE : 30N.M/300Kgfcm 입니다.)

Weight
Part Weight (kg)
Motor 3.0
Clutch & Brake 1.35
Decimal Gearhead 0.5
Gearhead 9P□□3BH - 9P□□9BH 1.3
9P□□12.5BH - 9P□□18BH 1.3
9P□□25BH - 9P□□60BH 1.4
9P□□90BH - 9P□□180BH 1.4
Gearhead 출력축 사양
Model Round Type D-Cut Type Key Type
9P□S3BH - 9P□S180BH 9P□D3BH - 9P□D180BH 9P□K3BH - 9P□K180BH
출력축 구분
Motor 출력축 사양
Model Gear Type
9CIDG□ - 120
출력축 구분

* 상기 표는 출력축의 사양으로써 주문에 의해 제조되며 ★표시는 공장출하시 기본사양입니다.

4선식 3선식
단상 (시계방향) 단상 (반시계방향) 단상 (시계, 반시계방향) 삼상 (시계, 반시계방향)

  • 시계방향 : SWITCH(SW)를 CW축으로 하면 시계방향으로 회전합니다.
  • 반시계방향 : SWITCH(SW)를 CCW축으로 하면 반시계방향으로 회전합니다.

  • 반시계방향：U, V, W 중 2개의 선을 바꾸면 반시계방향으로 회전합니다.
  • 회전방향은 MOTOR축 측에서 본 방향입니다.
  • CW가 시계방향, CCW가 반시계방향입니다.
  • 결선방법은 치절 SHAFT와 둥근(丸) SHAFT가 동일하며, LEAD선 TYPE과 단자 BOX TYPE이 동일합니다.
  • 단상 MOTOR의 회전 방향 전환은 MOTOR 정지 후에 실시하여 주십시오. MOTOR 회전 중에 회전 방향을 전환하면 회전 방향이 전환되지 않거나 시간이 지체되어 전환되는 경우가 있습니다.
