홈 - 제품소개 - 모터 - 소형 모터 - DKM소형모터 생산품

Model 출력 전압 주파수 속도가변범위 기동 Torque
7SDG□-10G : 치절 SHAFT
7SDS□-10 : 둥근(丸) SHAFT

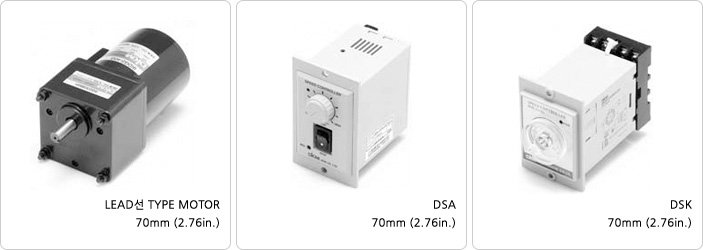

LEAD선 Type 단자 Box Type HP W VAC Hz rpm gfcm nM,m oz-in
7SDG(S)1-10G - 1/75 10 단상 110 60 90~1700 500 50 7.0
7SDG(S)B-10G - 단상 115 60
7SDG(S)C-10G - 단상 220 50 90~1400 500 50 7.0
7SDG(S)2-10G - 단상 220 60 90~1700
7SDG(S)E-10G - 단상 230 50 90~1400
7SDG(S)F-10G - 단상 230 60 90~1700
Model 허용 Torque 전류 콘덴서
7SDG□-10G : 치절 SHAFT
7SDS□-10 : 둥근(丸) SHAFT		 1200rpm 900rpm
LEAD선 Type 단자 Box Type gfcm nM,m oz-in gfcm nM,m oz-in A ㎌ V
7SDG(S)1-10G - 800 80 11.2 380 38 5.3 0.30 3.0 250
7SDG(S)B-10G -
7SDG(S)C-10G - 800 80 11.2 380 38 5.3 1.00 1.0 400
7SDG(S)2-10G -
7SDG(S)E-10G -
7SDG(S)F-10G -
  • '치절 SHAFT'는 감속기 부착용이고 '둥근 SHAFT'는 MOTOR 단독입니다.
  • 상기 품명중 색이 칠해진 부분은 국내용(60Hz)입니다.
  • THERMAL PROTECTOR가 내장되어 있습니다. MOTOR가 어떠한 원인에 의해 과열되면 THERMAL PROTECTOR가 작동해 MOTOR를 정지시킵니다. MOTOR의 온도가 내려 가면 자동적으로 운전을 다시 시작하므로 점검작업은 반드시 전원을 끈 상태에서 실시하여 주십시오. 단상 50Hz 및 수출용 MOTOR의 경우에는 THERMAL PROTECTOR가 기본적으로 부착되며 그 외의 경우에는 주문에 의해 부착됩니다. F2 타력 FAN을 부착하면 10℃ 이상의 온도저하로 냉각효과를 높일 수 있습니다.

Motor/Gearhead rpm 전압(V) 감속비 3 3.6 5 6 7.5 9 12.5 15 18 25 30
7SDG□-10G / 7GBD□BMH 1200 110/115 kgf.cm 1.5 1.9 2.5 3.2 4.0 4.9 6.7 8.0 9.7 13 16
N.m 0.15 0.15 0.25 0.3 0.4 0.5 0.7 0.8 1.0 1.3 1.6
lb-in 1.32 1.32 2.21 2.8 3.5 4.3 5.9 7.1 8.6 11.5 14.1
220/230
60Hz		 kgf.cm 1.5 1.9 2.5 3.2 4.0 4.9 6.7 8.0 9.7 13 16
N.m 0.15 0.15 0.25 0.3 0.4 0.5 0.7 0.8 1.0 1.3 1.6
lb-in 1.32 1.32 2.21 2.8 3.5 4.3 5.9 7.1 8.6 11.5 14.1
220/230
50Hz		 kgf.cm 1.8 2.3 3.0 3.8 4.8 5.9 8.0 9.6 11.6 15.6 19
N.m 0.18 0.18 0.30 0.4 0.5 0.6 0.8 1.0 1.2 1.6 1.9
lb-in 1.59 2.65 3.4 4.2 5.2 5.9 8.5 10.3 13.8 17.0 24.4
전압(V) 감속비 36 40 50 60 75 90 100 120 150 180
110/115 kgf.cm 23 25 30 35 40 40 40 40 40 40
N.m 2.3 2.5 3.0 3.5 4 4 4 4 4 4
lb-in 20.3 22.1 26 31 35 35 35 35 35 35
220/230
60Hz		 kgf.cm 23 25 30 35 40 40 40 40 40 40
N.m 2.3 2.5 3.0 3.5 4 4 4 4 4 4
lb-in 20.3 22.1 26 31 35 35 35 35 35 35
220/230
50Hz		 kgf.cm 28 30 36 40 40 40 40 40 40 40
N.m 2.8 3.0 3.6 4 4 4 4 4 4 4
lb-in 26.5 32 35 35 35 35 35 35 35 35
Motor/Gearhead rpm 전압(V) 감속비 3 3.6 5 6 7.5 9 12.5 15 18 25 30
7SDG□-10G / 7GBD□BMH 90 110/115
60Hz		 kgf.cm 1.1 1.3 1.8 2.2 2.7 3.3 4.6 5.5 6.6 8.2 9.9
N.m 0.11 0.13 0.2 0.2 0.3 0.3 0.5 0.6 0.7 0.8 1.0
lb-in 1.0 1.1 1.6 1.9 2.4 2.9 4.1 4.9 5.8 7.2 8.7
220/230 kgf.cm 0.85 1.0 1.4 1.7 2.1 2.6 3.5 4.3 5.1 6 8
N.m 0.09 0.10 0.14 0.2 0.2 0.3 0.4 0.4 0.5 0.6 0.8
lb-in 0.8 0.9 1.2 1.5 1.9 2.3 3.1 3.8 4.5 5.7 6.8
전압(V) 감속비 36 40 50 60 75 90 100 120 150 180
110/115
60Hz		 kgf.cm 12 14 15 18 22 27 30 36 40 40
N.m 1.2 1.4 1.5 1.8 2.2 2.7 3.0 3.6 4 4
lb-in 10.6 12.4 13 16 19 24 26 32 35 35
220/230 kgf.cm 9 10 12 14 17 21 23 28 35 40
N.m 0.9 1.0 1.2 1.4 1.7 2.1 2.3 2.8 3.5 4
lb-in 8.1 8.8 11 12 15 19 20 25 31 35
  • MOTOR의 품명중 □에는 PHASE&VOLTAGE의 코드가 들어갑니다.
  • GEARHEAD와 중간 GEARHEAD는 별매입니다.
  • GEARHEAD의 품명중 □에는 감속비가 들어갑니다. 색이 칠해진 부분은 MOTOR 출력축과 같은 방향, 그 외 흰색부분은 반대방향입니다.
  • 회전속도는 MOTOR 동기회전속도(50Hz：1500rpm, 60Hz：1800rpm)를 기준으로 감속비로 나누어 계산합니다. 실제 회전속도는 부하의 크기에 따라 표시보다 2~20% 정도 느립니다.

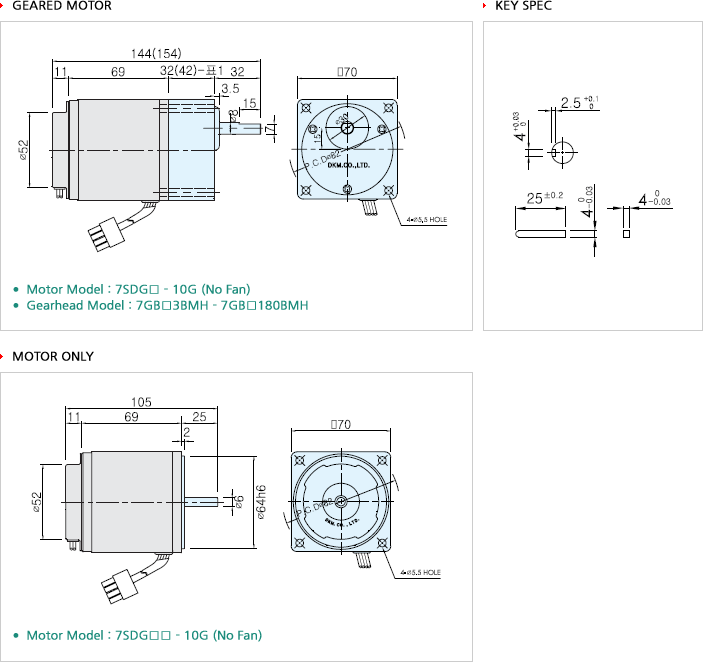

32(42)
Size(mm) Gear Ratio
32 7GB□ 3BMH - 7GB□ 18BMH
42 7GB□ 25BMH - 7GB□ 180BMH
Weight
Part Weight (kg)
Motor 0.93
Gearhead 7GB□ 3BMH - 7GB□ 18BMH 0.36
7GB□ 25BMH - 7GB□ 30BMH 0.44
7GB□ 36BMH - 7GB□ 180BMH 0.5
Gearhead 출력축 사양
Model D-Cut Type Key Type
7GBD3BMH - 7GBD18BMH 7GBK3BMH - 7GBK18BMH
출력축 구분
Motor 출력축 사양
Model Gear Type Round Type D-Cut Type
7SDG□ - 10G 7SDS□ - 10 7SDD□ - 10
출력축 구분

* 상기 표는 출력축의 사양으로써 주문에 의해 제조되며 ★표시는 공장출하시 기본사양입니다.
