홈 - 제품소개 - 모터 - 소형 모터 - DKM소형모터 생산품

Model 출력 전압 주파수 속도가변범위 기동 Torque
8SDG□-15G : 치절 SHAFT
8SDS□-15 : 둥근(丸) SHAFT
LEAD선 Type 단자 Box Type HP W VAC Hz rpm gfcm nM,m oz-in
8SDG(S)1-15G 8SDG(S)1-15G-T 1/75 10 단상 110 60 90~1700 550 55 7.7
8SDG(S)B-15G 8SDG(S)B-15G-T 단상 115 60
8SDG(S)C-15G 8SDG(S)C-15G-T 단상 220 50 90~1400 550 55 7.7
8SDG(S)2-15G 8SDG(S)2-15G-T 단상 220 60 90~1700
8SDG(S)E-15G 8SDG(S)E-15G-T 단상 230 50 90~1400
8SDG(S)F-15G 8SDG(S)F-15G-T 단상 230 60 90~1700
Model 허용 Torque 전류 콘덴서
8SDG□-15G : 치절 SHAFT
8SDS□-15 : 둥근(丸) SHAFT		 1200rpm 900rpm
LEAD선 Type 단자 Box Type gfcm nM,m oz-in gfcm nM,m oz-in A ㎌ V
8SDG(S)1-15G 8SDG(S)1-15G-T 1250 125 17.5 450 45 6.3 0.42 3.5 250
8SDG(S)B-15G 8SDG(S)B-15G-T
8SDG(S)C-15G 8SDG(S)C-15G-T 1260 126 17.6 350 35 4.9 0.26 1.5 400
8SDG(S)2-15G 8SDG(S)2-15G-T 1050 105 14.7
8SDG(S)E-15G 8SDG(S)E-15G-T 1260 126 17.6
8SDG(S)F-15G 8SDG(S)F-15G-T 1050 105 14.7
  • '치절 SHAFT'는 감속기 부착용이고 '둥근 SHAFT'는 MOTOR 단독입니다.
  • 상기 품명중 색이 칠해진 부분은 국내용(60Hz)입니다.
  • THERMAL PROTECTOR가 내장되어 있습니다. MOTOR가 어떠한 원인에 의해 과열되면 THERMAL PROTECTOR가 작동해 MOTOR를 정지시킵니다. MOTOR의 온도가 내려 가면 자동적으로 운전을 다시 시작하므로 점검작업은 반드시 전원을 끈 상태에서 실시하여 주십시오. 단상 50Hz 및 수출용 MOTOR의 경우에는 THERMAL PROTECTOR가 기본적으로 부착되며 그 외의 경우에는 주문에 의해 부착됩니다. F2 타력 FAN을 부착하면 10℃ 이상의 온도저하로 냉각효과를 높일 수 있습니다.

Motor/Gearhead rpm 전압(V) 감속비 3 3.6 5 6 7.5 9 12.5 15 18 25 30 36
8SDG□-15G / 8GBK□BMH 1200 110/115
60Hz		 kgf.cm 3.0 3.6 5.1 6.1 7.6 9.1 13 15 18 23 27 33
N.m 0.3 0.36 0.51 0.61 0.76 0.91 1.3 1.5 1.8 2.3 2.7 3.3
lb-in 2.6 3.2 4.5 5.4 6.7 8.0 11.5 13.2 15.9 20 24 29
220
60Hz		 kgf.cm 2.1 2.5 3.4 4.1 5.2 6.2 8.6 10 12 16 19 22
N.m 0.21 0.25 0.34 0.41 0.52 0.62 0.86 1.0 1.2 1.6 1.9 2.2
lb-in 1.9 2.2 3.0 3.6 4.6 5.5 7.6 8.8 10.6 14 17 19
230
50Hz		 kgf.cm 3.0 3.6 5.1 6.1 7.6 9.1 13 15 18 23 27 33
N.m 0.3 0.36 0.51 0.61 0.76 0.91 1.3 1.5 1.8 2.3 2.7 3.3
lb-in 2.6 3.2 4.5 5.4 6.7 8.0 11.5 13.2 15.9 20 24 29
230
60Hz		 kgf.cm 2.6 3.1 4.3 5.1 6.4 7.7 11 13 15 19 23 28
N.m 0.26 0.31 0.43 0.51 0.64 0.77 1.1 1.3 1.5 1.9 2.3 2.8
lb-in 2.3 2.7 3.8 4.5 5.7 6.8 9.4 11.5 13.2 17 20 25
전압(V) 감속비 40 50 60 75 90 100 120 150 180 250 300 360
110/115
60Hz		 kgf.cm 36 41 50 50 50 50 50 50 50 50 50 50
N.m 3.6 4.1 5 5 5 5 5 5 5 5 5 5
lb-in 32 36 44 44 44 44 44 44 44 44 44 44
220
60Hz		 kgf.cm 25 28 34 42 50 50 50 50 50 50 50 50
N.m 2.5 2.8 3.4 4.2 5 5 5 5 5 5 5 5
lb-in 22 25 30 37 44 44 44 44 44 44 44 44
230
50Hz		 kgf.cm 36 41 50 50 50 50 50 50 50 50 50 50
N.m 3.6 4.1 5 5 5 5 5 5 5 5 5 5
lb-in 32 36 44 44 44 44 44 44 44 44 44 44
230
60Hz		 kgf.cm 31 35 42 50 50 50 50 50 50 50 50 50
N.m 3.1 3.5 4.2 5 5 5 5 5 5 5 5 5
lb-in 27 31 37 44 44 44 44 44 44 44 44 44
Motor/Gearhead rpm 전압(V) 감속비 3 3.6 5 6 7.5 9 12.5 15 18 25 30 36
8SDG□-15G / 8GBK□BMH 90 110/115
60Hz		 kgf.cm 1.1 1.3 1.8 2.2 2.7 3.3 4.6 5.5 6.6 8.2 9.9 12
N.m 0.11 0.13 0.18 0.22 0.27 0.33 0.46 0.55 0.66 0.82 0.99 1.2
lb-in 1.0 1.1 1.6 1.9 2.4 2.9 4.1 4.9 5.8 7.2 8.7 10.6
220/230
50Hz		 kgf.cm 0.85 1.0 1.4 1.7 2.1 2.6 3.5 4.3 5.1 6 8 9
N.m 0.09 0.10 0.14 0.17 0.21 0.26 0.35 0.43 0.51 0.64 0.77 0.92
lb-in 0.8 0.9 1.2 1.5 1.9 2.3 3.1 3.8 4.5 5.7 6.8 8.1
전압(V) 감속비 40 50 60 75 90 100 120 150 180 250 300 360
110/115
60Hz		 kgf.cm 14 15 18 22 27 30 36 45 50 50 50 50
N.m 1.4 1.5 1.8 2.2 2.7 3.0 3.6 4.5 5 5 5 5
lb-in 12.4 13 16 19 24 26 32 40 44 44 44 44
220/230
50Hz		 kgf.cm 10 12 14 17 21 23 28 35 42 50 50 50
N.m 1.0 1.2 1.4 1.7 2.1 2.3 2.8 3.5 4.2 5 5 5
lb-in 8.8 11 12 15 19 20 25 31 37 44 44 44
  • MOTOR의 품명중 □에는 PHASE&VOLTAGE의 코드가 들어갑니다.
  • GEARHEAD와 중간 GEARHEAD는 별매입니다.
  • GEARHEAD의 품명중 □에는 감속비가 들어갑니다. 색이 칠해진 부분은 MOTOR 출력축과 같은 방향, 그 외 흰색부분은 반대방향입니다.
  • 회전속도는 MOTOR 동기회전속도(50Hz：1500rpm, 60Hz：1800rpm)를 기준으로 감속비로 나누어 계산합니다. 실제 회전속도는 부하의 크기에 따라 표시보다 2~20% 정도 느립니다.
  • 표의 감속비보다 더 감속하고자 할 경우는 GEARHEAD와 MOTOR 사이에 감속비 10의 중간감속기를 설치할 수 있습니다. 이와 같이 중간감속기를 설치하면 속도만 1/10로 줄어들며 최대 허용TORQUE가 증가되지는 않습니다. 이 경우의 최대허용 TORQUE는 5N.m/50Kgfcm 입니다

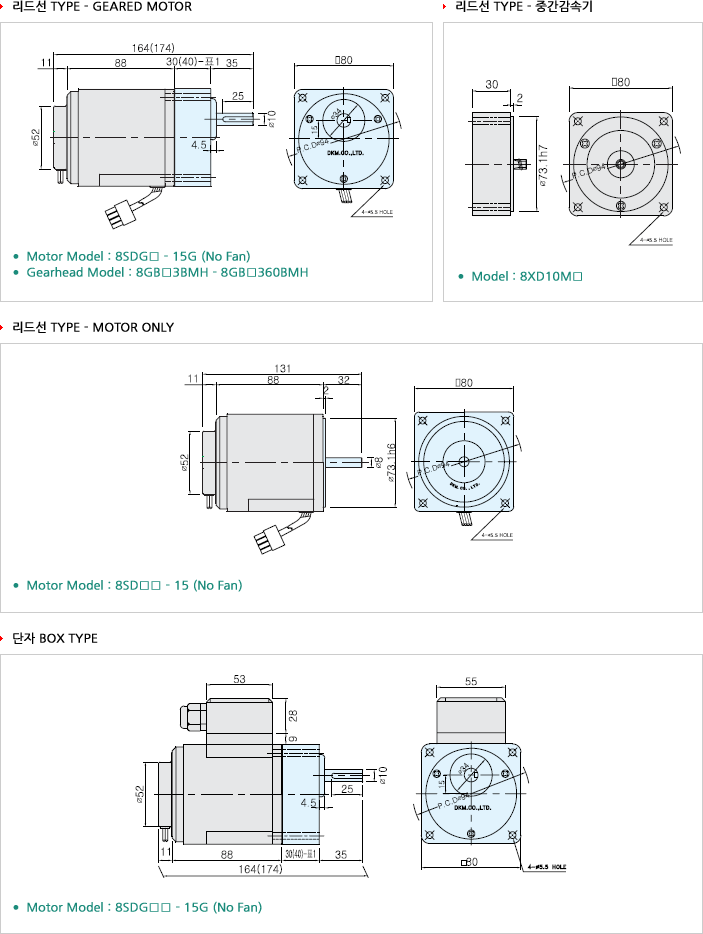

Key Spec
Motor Gearhead
30(40)
Size(mm) Gear Ratio
30 8GB□ 3BMH - 8GB□ 18BMH
40 8GB□ 25BMH - 8GB□ 360BMH
Weight
Part Weight (kg)
Motor 1.7
Decimal Gearhead 0.44
Gearhead 8GB□ 3BMH - 8GB□ 18BMH 0.48
8GB□ 25BMH - 8GB□ 30BMH 0.61
8GB□ 36BMH - 8GB□ 180BMH 0.67
8GB□ 200BMH - 8GB□ 360BMH 0.63
Gearhead 출력축 사양
Model Round Type D-Cut Type Key Type
8GBS3BMH - 8GBS360BMH 8GBD3BMH - 8GBD360BMH 8GBK3BMH - 8GBK360BMH
출력축 구분
Motor 출력축 사양
Model Gear Type Round Type D-Cut Type Key Type
8SDG□ - 15G 8SDS□ - 15 8SDD□ - 15 8SDK□ - 15
출력축 구분

* 상기 표는 출력축의 사양으로써 주문에 의해 제조되며 ★표시는 공장출하시 기본사양입니다.
