홈 - 기술자료 - 모터 - 산업용 모터 - 을지단상 기술자료

단상 모터 치수표

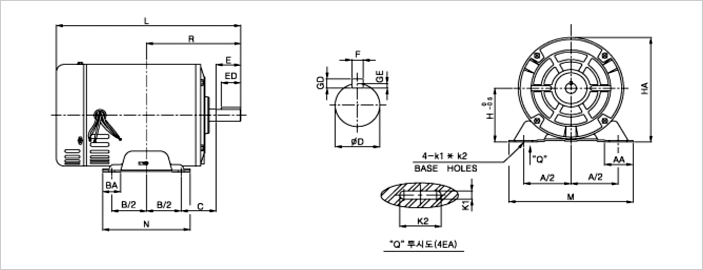

표준품 외형 치수표 (Outline Dimensions)

unit : mm

No.		1		2	3		4		5		6		7
Frame No.		71		80	90S		90L		112S		112M		112L
Output (㎾)	2P	0.2	0.25	-	0.4	0.75	-	1.1	1.5	2.2	-	3.7	-
	4P	0.2	0.25	0.4	-	0.4	0.55	0.75	1.1	1.5	1.9	2.2	3.7
	6P	-	-	-	-	0.2	-	0.4	-	0.85	-	1.5	3.7
Drive End (P.L)	ØD	14_h6		16_j6	19_h6		19_j6		22_h6		28_h6
	F	-	5	5	5		6		7
	GD	-	5	5	5		6		7
	GE	1	3	3	3		3.5		4
	ED	27	16	28	28				28		40
	E	30		40	40				50		60
H		71		80	90				112
A/2		56		62.5	70				95
B/2		45		50	50		62.5		70				75
C		45		50	56				70				92
K1		7		10	10				12				12
K2		20		30	36				36				12
AA		23		45	50				63				38
BA		22		40	48				58				36
M		124		168	190				250				220
N		110		124	130		155		176				190
L		251	266	300	255	275	295	305	350	370	385	390	399
R		120		140	146		158.5		190		200		227
HA		137		152.5	172.5				218				232.5
Bearing	PL	6202zz		6204zz	6204zz		6205zz		6205zz		6206zz
Bearing	OPL	6202zz		6203zz	6203zz		6203zz		6205zz		6205zz
W.T (kg)		9	10.5	11	12	14.8	17	19	26	32	33.4	35.3	52

제품의 외관 및 규격은 제품성능개선을 위해 예고없이 변경될 수 있습니다.
F기종 전동기는 주문에 의해 생산하고 있습니다.
2P 및 6P는 주문에 의해 생산하며, 요구에 따라 일부 프레임 번호(Frame No.) 변경이 가능합니다.

표준품 전동기의 특성표 (KSC4204)

출력 (㎾)		0.2	0.4	0.75	1.1	1.5	2.2	3.7
극수 (P)		4	4	4	4	4	4	4
동기속도 (rpm)		1800	1800	1800	1800	1800	1800	1800
전부하특성	효율 (%)	49 이상	57 이상	63 이상	67 이상	70 이상	80 이상	80 이상
	역률 (%)	54 이상	60 이상	65 이상	65 이상	65 이상	72 이상	74 이상
	전부하전류 (A)	3.1	4.3	7.4	11	14	17	27
기동전류 (A)		15	21	27.5	60	90	110	145
참고치	무부하전류 (A)	2.2	3.0	5.0	8.0	10.0	11.0	16.0
	기동토오크 (%)	125 이상	200 이상	200 이상	200 이상	200 이상	200 이상	200 이상
	최대토오크 (%)	175~300	175~300	175~300	175~300	175~300	175~300	175~300
