홈 - 제품소개 - 서보 모터 및 인버터 - DKM 서보 모터 - TN Series
모터 | 드라이브 | 6001 | 6002 | 6004 | 6005 | 6010 | 6012 | 6015 | 6020 | 6030 | 6045 | 6075N | 6110N | 6150N | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Flange | 형명 | 5001 | 5002 | 5004 | 5005 | 5010 | 5012 | 5015 | 5020 | 5030 | 5045 | 5075 | |||
TN 시리즈 1500 (rpm) ~ 3000 (rpm) |
130 | TN05 | ● | ||||||||||||
TN09 | ● | ||||||||||||||
TN13 | ● | ||||||||||||||
TN17 | ● | ||||||||||||||
180 | TN20 | ● | |||||||||||||
TN30 | ● | ||||||||||||||
TN44 | ● | ||||||||||||||
TN75 | ● | ||||||||||||||
220 | TN110 | ● | |||||||||||||
TN150 | ● |
모터 | 드라이브 | 7001 | 7002 | 7004 | 7005 | 7008 | 7010 | 7015 | 7020 | 7030 | 7045 | |
---|---|---|---|---|---|---|---|---|---|---|---|---|
Flange | 형명 | |||||||||||
TN 시리즈 1500 (rpm) ~ 3000 (rpm) |
130 | TN05 | ● | |||||||||
TN09 | ● | |||||||||||
TN13 | ● | |||||||||||
TN17 | ● | |||||||||||
180 | TN20 | ● | ||||||||||
TN30 | ● | |||||||||||
TN44 | ● | |||||||||||
TN75 | ||||||||||||
220 | TN110 | |||||||||||
TN150 |

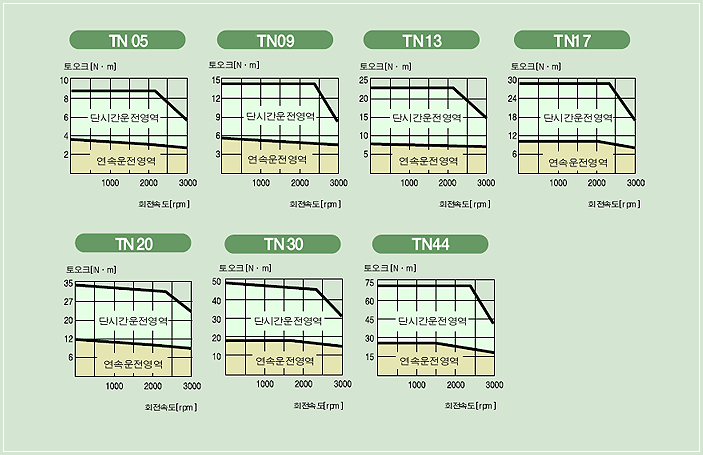

TN series | 모터 | TN05 | TN09 | TN13 | TN17 | TN20 | TN30 | TN44 | TN55 | |||
---|---|---|---|---|---|---|---|---|---|---|---|---|
드라이버 | 7005 | 7010 | 7015 | 7020 | 7030 | 7045 | ||||||
6005 | 6010 | 6015 | 6020 | 6030 | 6045 | |||||||
5005 | 5010 | 5015 | 5020 | 5030 | 5045 | |||||||
Flange Size (□) | 130 | 180 | ||||||||||
정격출력 (W) | 450 | 850 | 1,300 | 1,700 | 1,800 | 2,900 | 4,400 | 5,500 | ||||
정격토크 | (N·m) | 2.87 | 5.41 | 8.27 | 10.8 | 11.5 | 18.6 | 27.9 | 35.0 | |||
(kgf·cm) | 29.3 | 55.2 | 84.4 | 110 | 117 | 190 | 285 | 357 | ||||
순시최대토크 | (N·m) | 8.61 | 14.2 | 22.5 | 29.4 | 28.7 | 46.6 | 69.9 | 88 | |||
(kgf·cm) | 89.5 | 145 | 230 | 300 | 292.5 | 475 | 712.5 | 893 | ||||
정격회전속도 (rpm) | 1,500 | |||||||||||
최대회전속도 (rpm) | 3,000 | |||||||||||
회전자관성 (=GD2/4) | gf·cm·s2 | 4.12 | 7.63 | 11.12 | 14.63 | 26.1 | 43.8 | 67.8 | - | |||
kg·m2×10-4 | 4.04 | 7.48 | 10.9 | 14.34 | 25.1 | 42.9 | 66.4 | - | ||||
허용부하관성비 (회전자대비) | 10배 이하 | |||||||||||
정격파워레이트 (kW/s) | 20.5 | 43.3 | 68.2 | 91.7 | 51.5 | 80.8 | 117.4 | 124.8 | ||||
엔코더 형식 | 표준 | Incremental 2,000 | ||||||||||
옵션 | Absolute 11/13 bit 2,048 (p/rev) | |||||||||||
중량 (kg) | 5.5 | 7.0 | 8.5 | 10.0 | 12.9 | 18.2 | 26.8 | 36.1 |
