홈 - 제품소개 - 서보 모터 및 인버터 - DKM 서보 모터 - LN Series
모터 | 드라이브 | 6001 | 6002 | 6004 | 6005 | 6010 | 6012 | 6015 | 6020 | 6030 | 6045 | 6075N | 6110N | 6150N | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Flange | 형명 | 5001 | 5002 | 5004 | 5005 | 5010 | 5012 | 5015 | 5020 | 5030 | 5045 | 5075 | |||
LN 시리즈 1500 (rpm) ~ 3000 (rpm) |
130 | LN03 | ● | ||||||||||||
LN06 | ● | ||||||||||||||
LN09 | ● | ||||||||||||||
LN12 | ● | ● | |||||||||||||
180 | LN12A | ● | ● | ||||||||||||
LN20 | ● | ||||||||||||||
LN30 | ● | ||||||||||||||
LN40 | ● |
모터 | 드라이브 | 7001 | 7002 | 7004 | 7005 | 7008 | 7010 | 7015 | 7020 | 7030 | 7045 | |
---|---|---|---|---|---|---|---|---|---|---|---|---|
Flange | 형명 | |||||||||||
LN 시리즈 1500 (rpm) ~ 3000 (rpm) |
130 | LN03 | ● | |||||||||
LN06 | ● | |||||||||||
LN09 | ● | |||||||||||
LN12 | ● | |||||||||||
180 | LN12A | ● | ||||||||||
LN20 | ● | |||||||||||
LN30 | ● | |||||||||||
LN40 | ● |

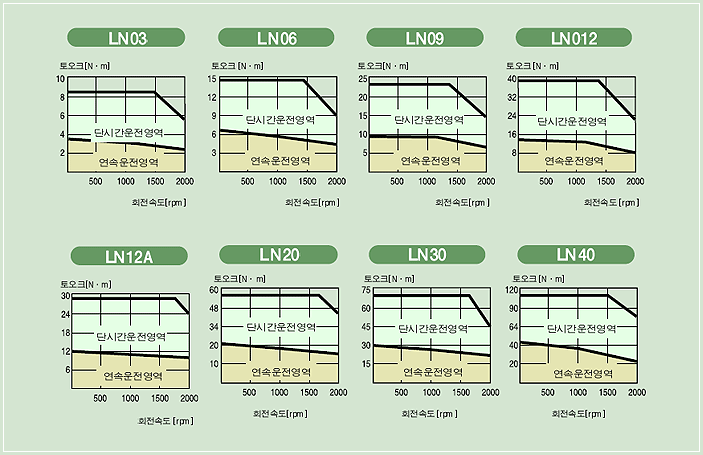

LN series | 모터 | LN03 | LN06 | LN09 | LN12 | LN12A | LN20 | LN30 | LN40 |
---|---|---|---|---|---|---|---|---|---|
드라이버 | 7004 | 7005 | 7010 | 7015 | 7020 | 7030 | 7045 | ||
6004 | 6005 | 6010 | 6012 | 6020 | 6030 | 6045 | |||
5004 | 5005 | 5010 | 5012 | 5020 | 5030 | 5045 | |||
Flange Size (□) | 130 | 180 | |||||||
정격출력 (W) | 300 | 600 | 900 | 1,200 | 1,200 | 2,000 | 3,000 | 4,000 | |
정격토크 | (N·m) | 2.86 | 5.72 | 8.6 | 11.5 | 11.5 | 19.1 | 28.6 | 38.2 |
(kgf·cm) | 29.2 | 58.4 | 87.7 | 116.9 | 116.9 | 194.8 | 292.2 | 389.6 | |
순시최대토크 | (N·m) | 8.6 | 14.3 | 22.1 | 34.4 | 28.7 | 57.3 | 71.6 | 114.6 |
(kgf·cm) | 87.6 | 146 | 226 | 351 | 292.3 | 584.4 | 730.5 | 1168.8 | |
정격회전속도 (rpm) | 1,000 | ||||||||
최대회전속도 (rpm) | 2,000 | ||||||||
회전자관성 (=GD2/4) | gf·cm·s2 | 4.12 | 7.63 | 11.12 | 14.63 | 26.1 | 43.8 | 67.8 | 100.1 |
kg·m2×10-4 | 4.04 | 7.48 | 10.9 | 14.34 | 25.6 | 42.9 | 66.4 | 98.1 | |
허용부하관성비 (회전자대비) | 10배 이하 | ||||||||
정격파워레이트 (kW/s) | 20.5 | 43.3 | 68.2 | 91.7 | 51.4 | 84.9 | 123.4 | 148.6 | |
엔코더 형식 | 표준 | Incremental 2,000 | |||||||
옵션 | Absolute 11/13 bit 2,048 (p/rev) | ||||||||
중량 (kg) | 5.5 | 7.0 | 8.5 | 10.0 | 12.9 | 18.2 | 26.8 | 36.1 |
